리니어 모션 정밀도 설계 전략: 오차 원인부터 해결 방안까지
정밀도는 단순한 정확도를 넘어서는 다면적인 개념이다. 동일한 작업을 수천 번반복하더라도 최소 편차를 유지하고, 동적 조건에서도 안정적인 거동을 보이며, 장기간 운전 이후에도 성능을 유지하는 것이 핵심이다. 자동화가 고도화될수록 정밀도는 시스템 효율과 출력 품질, 장비 신뢰성과 직결된다. 특히 μm 단위 정밀 도가 요구되는 산업에서는 미세한 오차가 곧 품질 불량과 다운타임으로 이어질수 있다. 이러한 관점에서 리니어 모션 시스템은 정밀도 확보의 핵심 요소로 작용 한다.

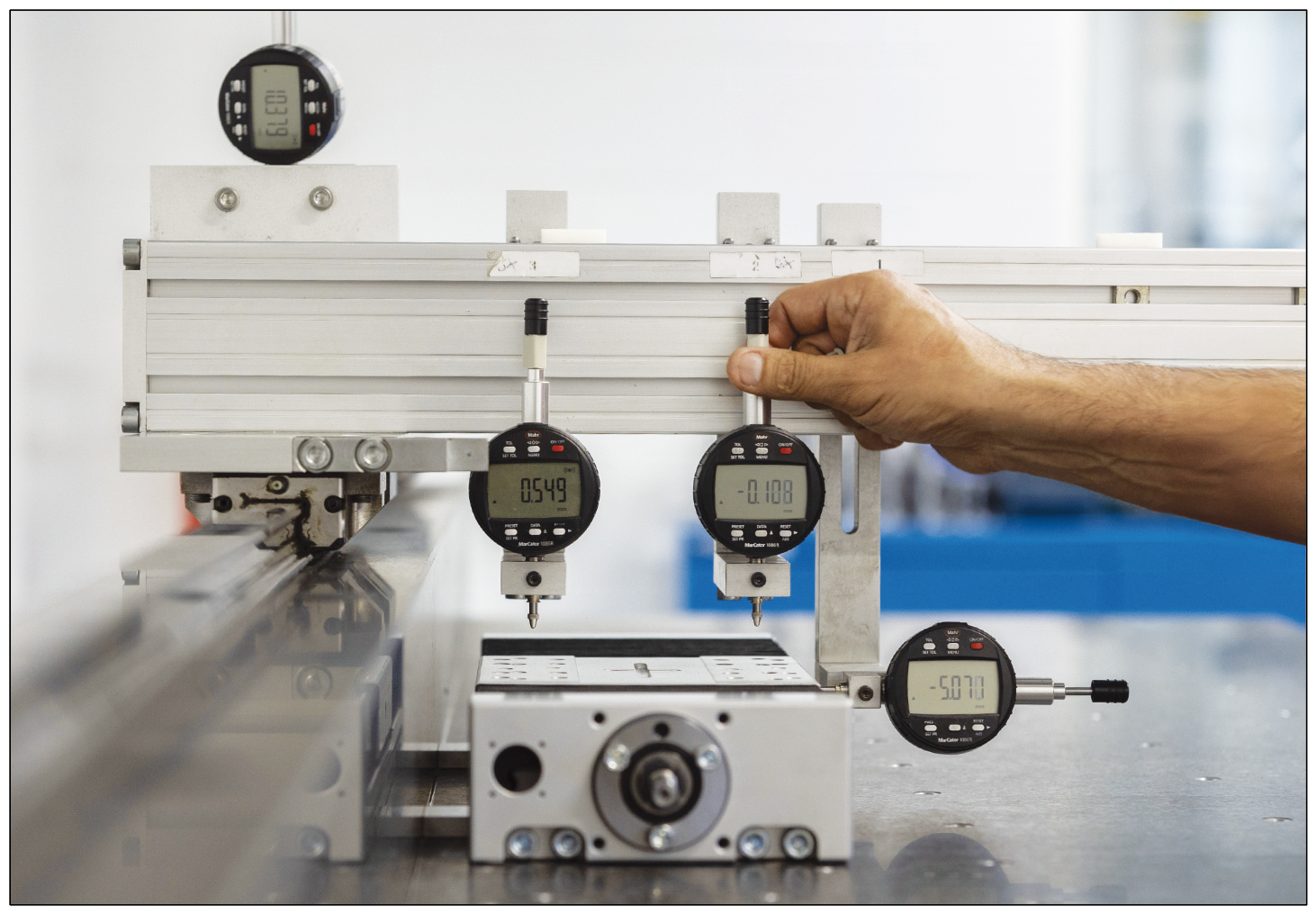

▲ 리니어 모션 시스템의 정밀도 측정 및 검증 과정. μm 단위 오차 관리가 성능을 좌우한다.
정밀도 저하의 주요 원인 5가지
1. 구조 공차: 기계 구성 요소는 완벽하게 동일한 치수로 제작되기 어렵다. 각도 불일치, 장착면 불균일, 평탄도 편차 등 미세한 기하학적 오차는 모션 축의 정밀도에 직접적인 영향을 미친다. 설계 및 조립 단계에서 이러한 공차를 관리하지 않으면 누적 오차로 이어진다.
2. 열 안정성 문제: 온도 변화는 금속의 팽창과 수축을 유발하며, 이는 위치 오차와 동작 불안정을 초래한다. 특히 장시간 운전 환경에서는 열 변형이 반복 정밀도를 저하시킬 수 있다. 열팽창 계수가 유사한 재료를 선택하고 온도 변화에 안정적인 구조를 설계하는 것이 중요하다.
3. 소프트웨어 제어 문제: 기계 구조가 정밀하더라도 제어 로직이 부정확하면 전체 시스템 성능은 저하된다. 잘못된 보간, 모터 튜닝 오류, 부적절한 모션 프로파일은 오버슈트와 진동, 위치 편차를 유발한다. 서보 튜닝, 고해상도 피드백, 정밀 제어 알고리즘의 적용이 필수적이다.
4. 오염: 먼지, 칩, 냉각수 등 이물질은 리니어 가이드와 볼스크류의 구름 성능을 저하시킨다. 마찰 증가와 윤활 손실, 표면 열화를 유발하며 장기적으로 정밀도 저하와 고장으로 이어진다. 씰링, 보호 커버, 윤활 설계가 중요하다.
5. 마모: 마모는 레이스웨이 형상 변화를 유발하고, 백래시 증가와 강성 저하로 이어진다. 이는 결국 위치 정밀도와 반복정밀도를 동시에 악화시킨다. 재질 선택과 윤활 관리가 핵심 대응 요소다.
정밀도 확보를 위한 설계 기준
정밀도는 특정 부품이 아닌 시스템 설계 단계에서 결정된다. 정밀 공정(<5 μm)을 위한 리니어 모션 시스템 설계에서는 강성(Stiffness), 정밀도 등급 (Accuracy grade), 백래시 제어(Preload), 재순환 구조(Recirculation design), 열 안정성 및 환경 대응 등을 종합적으로 고려해야 한다. 이러한 요소들이 유기 적으로 작용할 때 안정적인 정밀도를 확보할 수 있다.
초정밀 영역 (Extreme precision)
계측, 반도체, 정밀 가공과 같은 초정밀 분야에서는 μm 이하 수준의 정밀도가 요구된다. 이 경우 롤러 기반 재순환 구조가 유리 하다. 롤러는 볼 대비 접촉 면적이 넓어 강성이 높고, 하중 조건에서도 변형이 적다. 또한 프리로드를 통해 백래시를 제거하면 미세 변형 없이 안정적인 위치 제어가 가능하다. 이러한 구조는 고하 중·고강성이 요구되는 환경에서 특히 효과적이다.

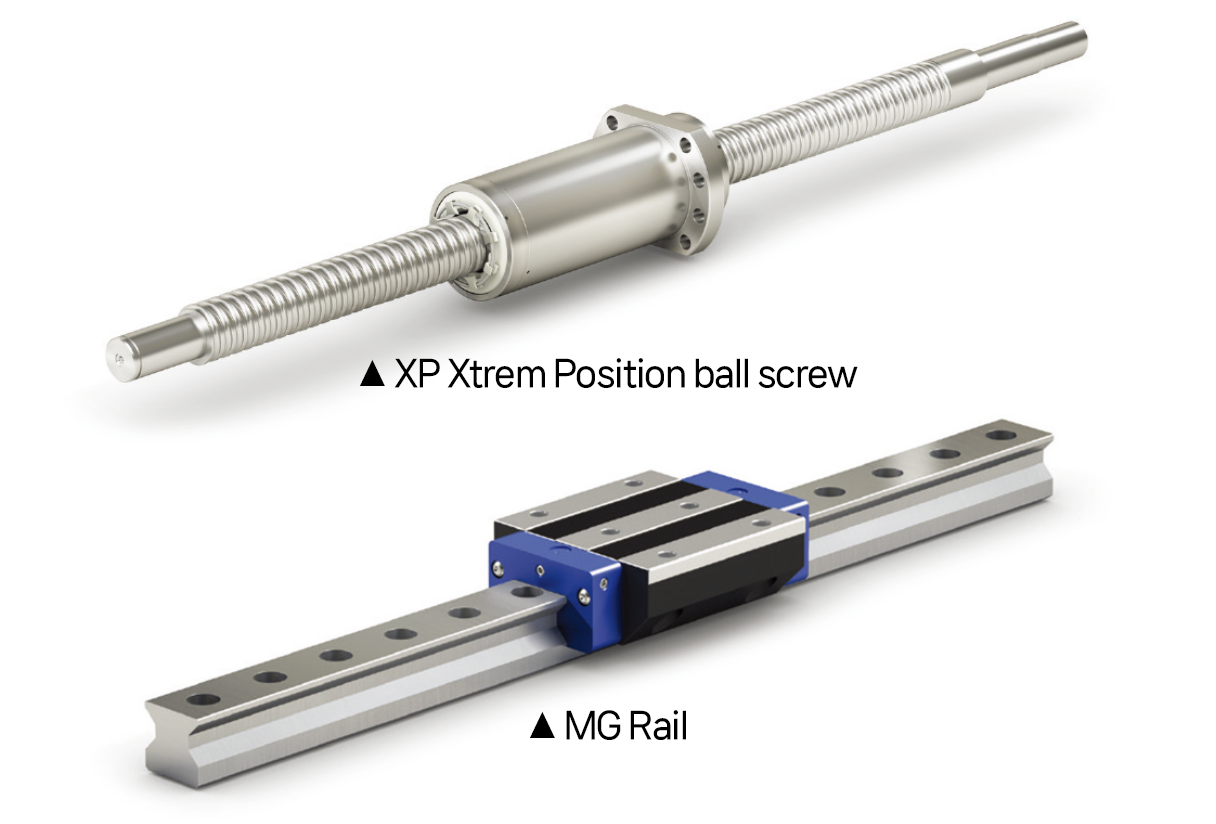

실제 초정밀 영역에서는 롤러 기반 리니어 가이드와 고정밀 볼스 크류를 결합한 설계가 널리 적용되고 있다. 예를 들어, ISO 3408 기준 ISO 0 등급 볼스크류는 300mm 기준 ±3.5㎛ 수준의 위치 정밀도를 구현하며, 프리로드 구조와 최적화된 재순환 방식은 고하중·고가속 조건에서도 안정적인 위치 제어를 가능하게 한다. 이러한 기술은 반도체 장비, 정밀 가공, 계측 시스템 등에서 요구 되는 극한 정밀도를 충족하는 데 활용된다.
고정밀 영역 (High precision)
PCB 제조, 검사 장비, 레이저 마킹과 같은 응용에서는 정밀도뿐 아니라 속도와 컴팩트 설계가 중요하다. 볼 재순환 가이드는 낮은 마찰과 균일한 구름 특성을 기반으로 고속 운전에서도 안정적인 성능을 제공한다. 또한 볼스크류 기반 액추에이터는 회전 운동을 직선 운동으로 변환하면서 높은 반복정밀도를 확보할 수 있다. 이러한 방식은 속도와 비용, 성능 간 균형이 중요한 환경에 적합하다.

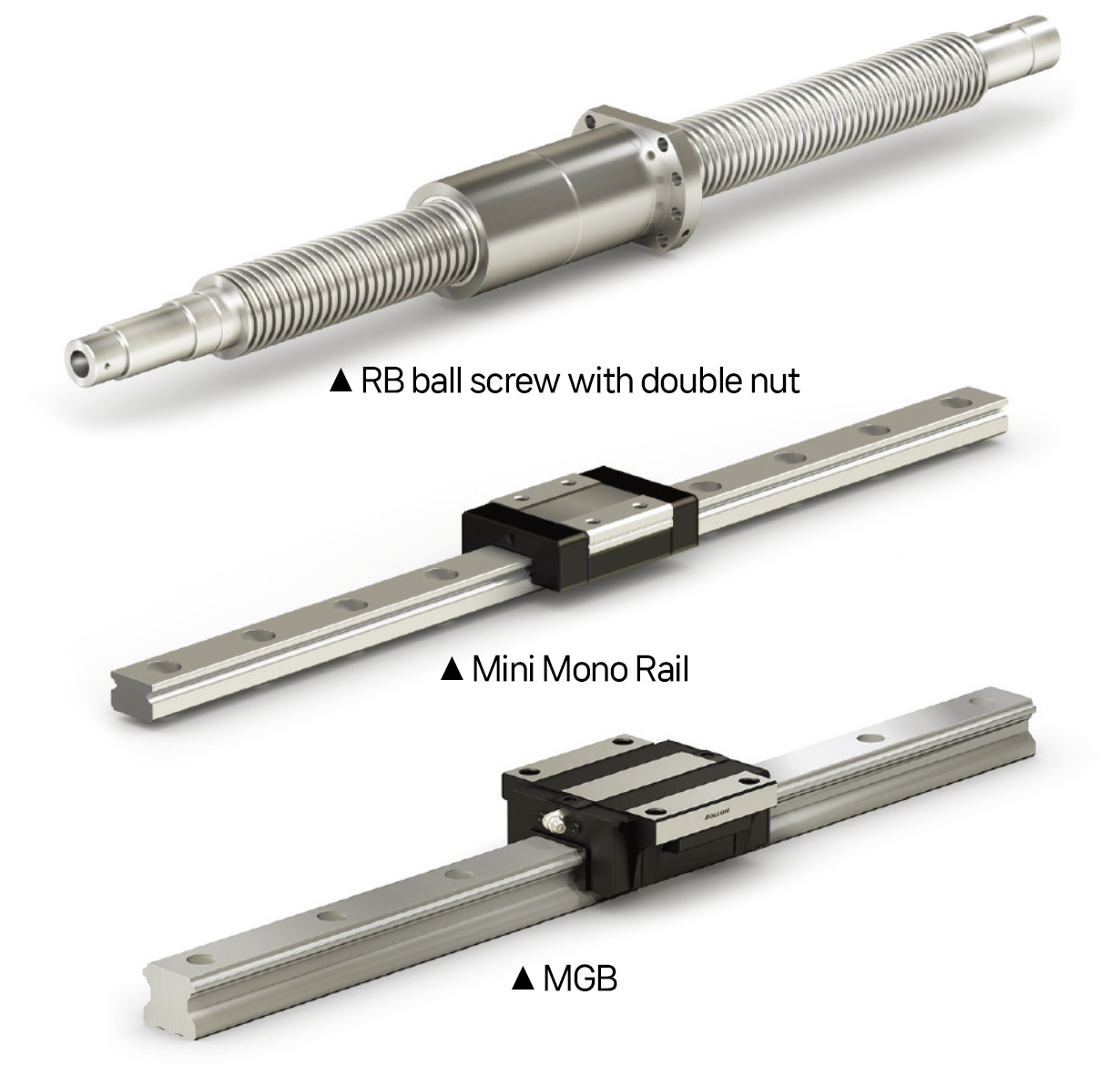

한편 고정밀 영역에서는 볼 재순환 가이드와 볼스크류 기반 액추 에이터가 주로 사용되며, 20㎛ 이하 수준의 정확도와 함께 속도및 컴팩트 설계를 동시에 확보하는 것이 특징이다. 특히 소형 장비 에서는 스테인리스 미니어처 레일과 고정밀 볼스크류 조합이 적용되며, 검사 장비 및 전자 제조 공정에서 높은 활용도를 보인다.
적용 환경에 따른 설계 전략
리니어 모션 시스템의 정밀도는 구조, 제어, 환경 요소가 복합적 으로 작용한 결과로, 설계 단계에서 이를 통합적으로 고려하는 접근이 필수적이다.
글로벌 리니어 모션 업체들은 롤러 기반 가이드, 고정밀 볼스크류, 프리로드 설계 등을 결합해 μm 단위 정밀도를 구현하고 있으며, 이러한 설계 방식은 다양한 산업 환경에서 이미 검증되고 있다. 특히 고정밀 리니어 가이드와 볼스크류를 기반으로 한 설계는 고속· 고정밀·고신뢰성 시스템 구현의 핵심 요소로 자리 잡고 있다.
향후 자동화 설비의 경쟁력은 정밀도 설계 역량에 의해 좌우될 가능성이 높으며, 이에 따라 구조 설계와 제어 기술을 통합적으로 고려하는 접근이 더욱 중요해지고 있다.
자료제공: Rollon(www.rollon.com)
