차세대 모션 시스템용 서보드라이브 최적화 전략 ... 맞춤형 vs 범용 서보드라이브
산업 자동화와 로봇 기술이 고도화되면서 서보드라이브는 단순한 모터 구동 장치를 넘어 전체 모션 시스템 성능을 결정하는 핵심 요소로 자리잡고 있다. 과거에는 범용 표준 드라이브만으로 대부분의 장비를 구성할 수 있었지만, 최근에는 반도체 장비, 의료 자동화, 산업용 로봇 등 고정밀·고응답 애플리케이션이 확대되면서 맞춤형 서보드라이브에 대한 관심도 높아지고 있다.
미국 모션 솔루션 기업 ElectroCraft는 ‘A Technical Guide to Custom Versus Standard Servo Drives’ 백서를 통해 표준 서보드라이브와 맞춤형 드라이브의 차이점, 적용 기준, OEM 시장에서의 활용 방향을 제시했다. 여기에서는 “대부분의 환경에서는 표준 드라이브가 효율적이지만, 특정 조건에서는 커스 터마이징이 시스템 경쟁력을 좌우할 수 있다”는 점을 강조하고 있다

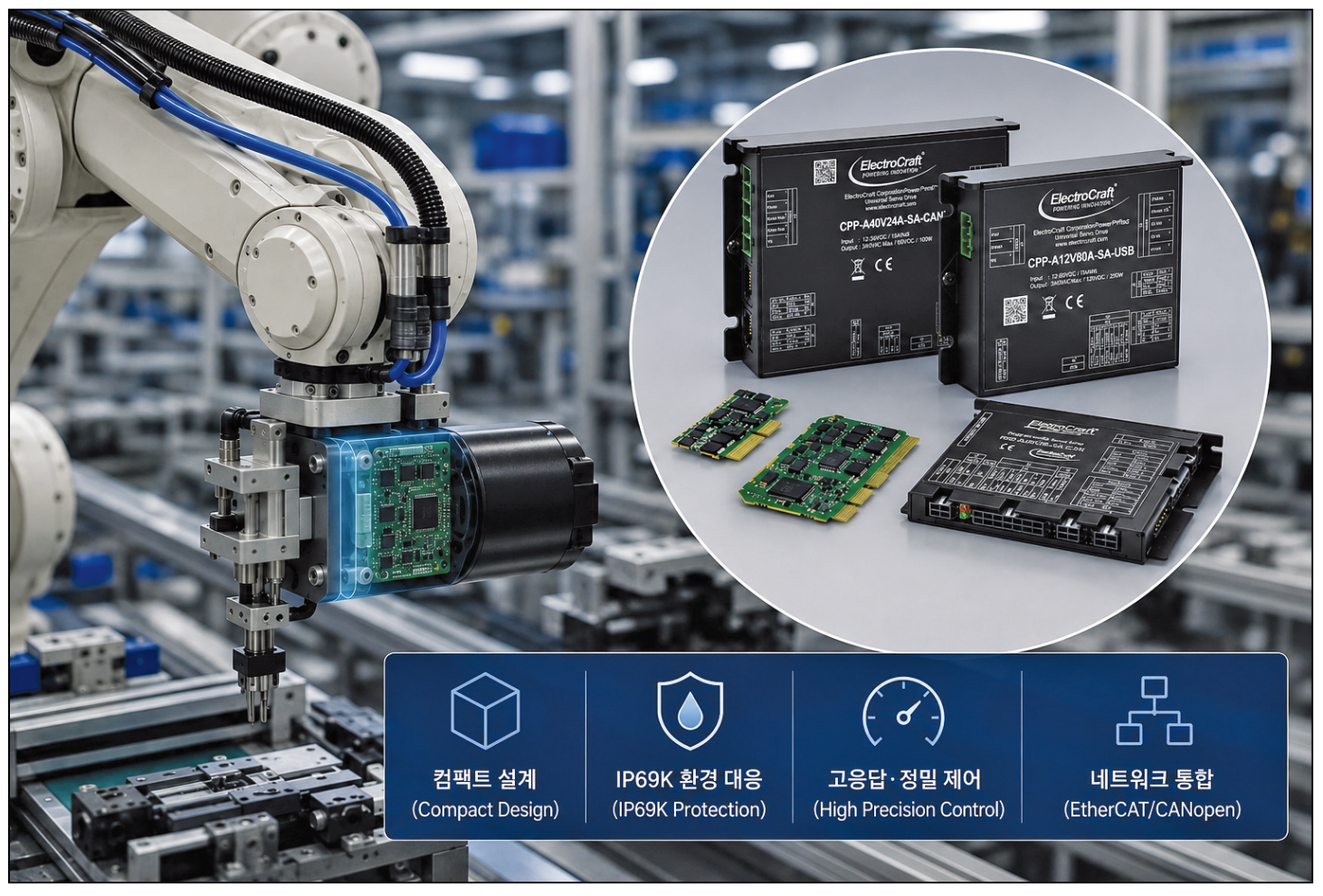

▲ 최근 서보드라이브는 공간 제약과 고정밀 제어 요구에 대응하기 위해 맞춤형 설계 적용이 확대되고 있다.
범용 서보드라이브의 강점
표준 서보드라이브는 산업 현장에서 가장 널리 사용되는 솔루션이다. 이미 검증된 플랫폼 기반으로 설계되기 때문에 안정성과 신뢰성이 높고, 공급 리드타임이 짧으며 유지보수가 용이하다는 장점이 있다. 특히 일반 산업 자동화 장비에서는 표준 드라이브만으로 충분한 성능을 확보할 수 있다. 대부분의 제품은 CANopen이나 EtherCAT과 같은 산업용 통신 프로토콜을 지원하며, 속도 제어·토크 제어·위치 제어 기능도 안정적으로 제공한다.

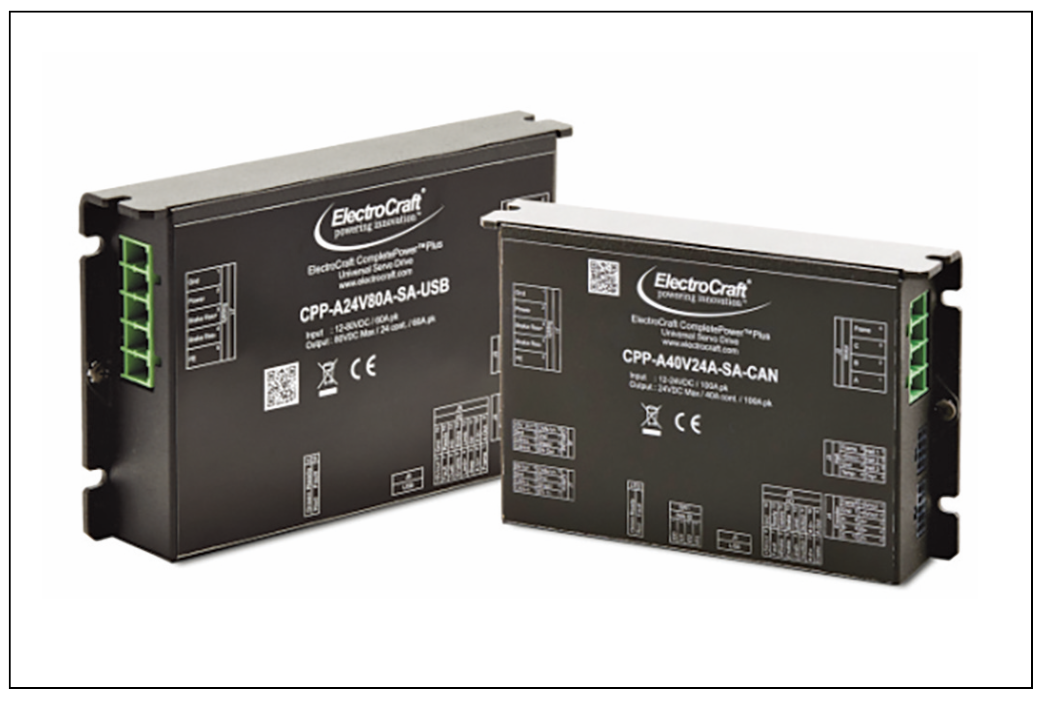

▲ ElectroCraft Universal Drive 시리즈는 BLDC, PMDC, 스테퍼 모터 제어를 지원한다.
ElectroCraft의 Universal Drive 시리즈는 브러시리스 DC 모터(BLDC), 브러시드 DC 모터, 스테퍼 모터를 폭넓게 지원하며, FOC 기반 제어 알고리즘을 통해 우수한 동적 응답성과 낮은 토크 리플 특성을 구현한다.
특히 스테퍼 모터를 브러시리스 모터처럼 제어할 수있도록 설계돼 기계 설계 유연성을 높일 수 있다는 점도 특징이다.
또한 내장된 모터 데이터베이스와 자동 튜닝 기능을 통해 엔지니어가 비교적 짧은 시간 안에 시스템을 설정할 수 있도록 지원한다. 기본적인 속도 제어, 토크 제어, 위치 제어 중심 애플리케이션에서는 이러한 표준 알고리즘만으로도 충분한 성능 확보가 가능하다.
공간·환경 제약이 커스터마이징 수요 키운다
반면 최근 자동화 장비는 기존 범용 드라이브만으로 대응하기 어려운 조건을 요구하고 있다. 대표적인 사례가 공간 제약과 환경 조건이다.
협동로봇, 의료 분석 장비, 산업 자동화 시스템 등은 장비 내부 공간이 제한 적인 경우가 많아 일반적인 패널형 드라이브를 그대로 적용하기 어렵다. 이에 따라 원형 PCB 드라이브, 초소형 PCB 어셈블리, 모터 일체형 드라이브와 같은 맞춤형 구조가 요구되고 있다.
일부 OEM 고객은 표준 제품의 모든 기능이나 커넥터를 필요로 하지 않는 경우도 있다. 이 때문에 일부 업체들은 표준 제품에서 드라이브 보드만 추출한 형태(Board-only Version)를 제공하고, 고객이 자체 히트싱크와 하우징을 적용할 수 있도록 지원하고 있다. 이를 통해 동일한 성능을 유지하면서도 장비 내부 공간을 줄이고 비용 효율성을 높일 수 있다는 설명이다.
환경 조건 역시 중요한 변수다. 일반적인 산업용 드라이브는 극한 온도, 고진 동, 고압 세척, 심해 환경과 같은 특수 조건을 전제로 설계되지 않는다. 예를 들어 군수·방위 시스템은 충격(shock), 진동(vibration), 극한 온도에 대한 MIL-SPEC 요구사항을 충족해야 하며, 심해·해양 장비는 수천 미터 수압을 견딜 수 있는 구조적 보강이 필요하다.
오염 물질 대응 역시 맞춤화가 요구되는 영역이다. 회로 기판용 컨포멀 코팅 (conformal coating), 완전 밀봉 구조, 포팅 컴파운드(potting compound) 적용 등은 식음료 가공, 산업 기계, 농업 자동화 분야에서 중요하게 고려된다.
실제 사례로, ElectroCraft는 농업용 애플리케이션을 위해 IP69K 등급 드라 이브 및 모터 패키지를 개발했다. 해당 시스템은 농업용 장비에 최대 50개의 드라이브와 모터를 장착해 각 열(row)에 대한 분배(dispenser)를 자동 제어 하는 구조로 설계됐다. 고압 세척 환경과 극심한 진동·온도 변화에 대응하기 위해 방수 케이블, 밀폐형 인클로저, 내환경 하드웨어가 적용됐다.

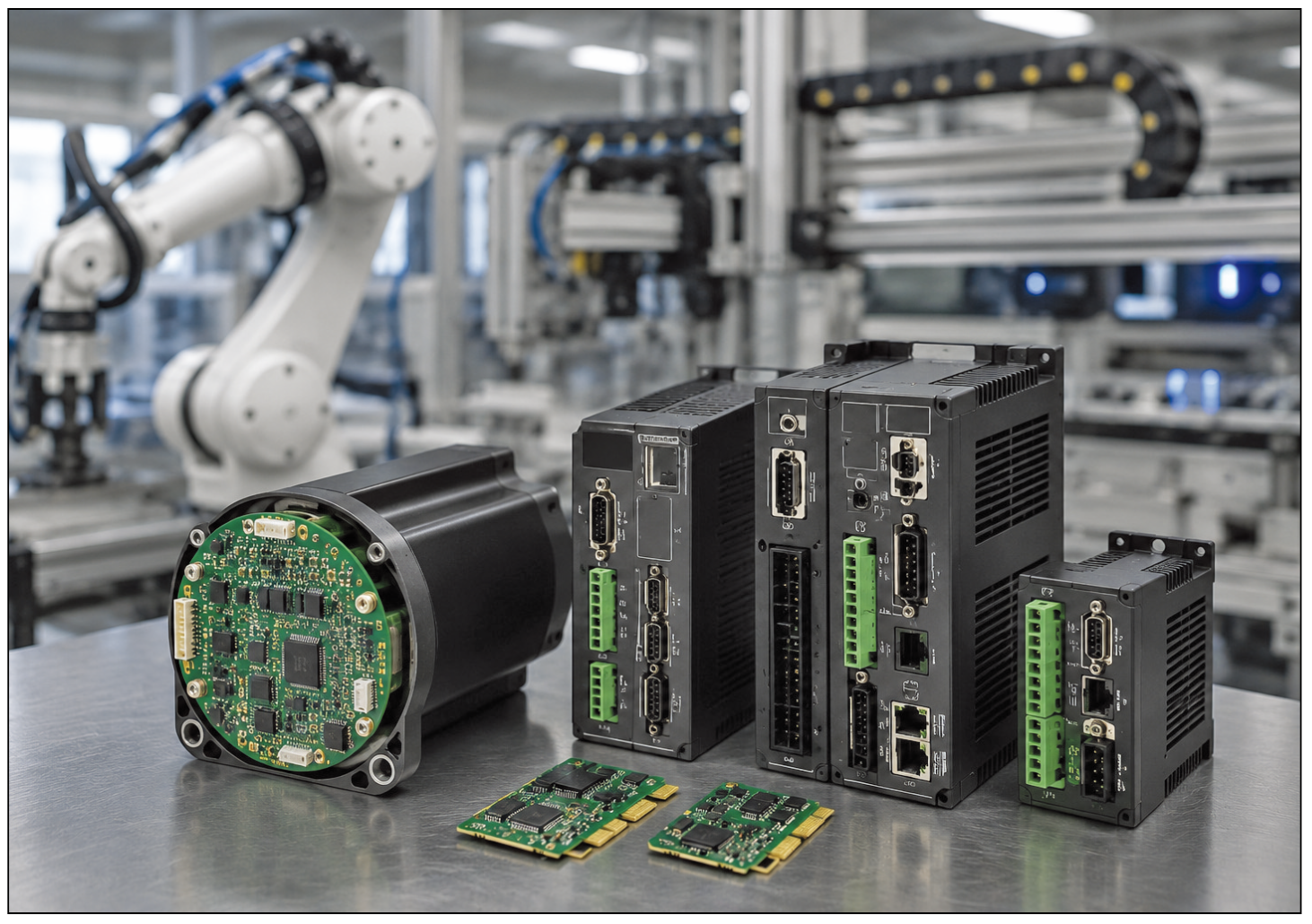

▲ 산업 자동화 장비에서는 공간 제약과 정밀 제어 요구에 대응하기 위해 컴팩트 구조와 맞춤형 기능을 갖춘 서보드라이브 적용이 확대되고 있다.
전력 사양 최적화와 회생제동 대응 중요성 커져
서보드라이브 선택에서 가장 중요한 요소 중 하나는 전압과 전류 조건이다. 표준 드라이브는 일반적으로 정해진 출력 구간을 기준으로 제공되기 때문에 실제 장비가 요구하는 세부 전력 조건과 정확히 일치하지 않는 경우가 발생할 수 있다.
대표적인 사례로는 실험실 진단 장비용 맞춤형 드라 이브가 있다. 해당 애플리케이션은 저전류 환경에서 NEMA 34 프레임 BLDC 모터를 구동해야 했으며, 동시에 전 세계 어디서든 85~265V AC 입력을 수용할수 있는 범용 전원 설계를 요구했다.
이를 위해 적용된 맞춤형 솔루션에는 역률 제어기 (power factor controller)가 포함됐다. 이 구조는 AC 전원 라인의 고조파를 줄이면서도 다양한 입력 전압 환경에서 안정적으로 동작할 수 있도록 설계됐다.
또한 고속 가감속 애플리케이션에서는 순간 피크 전류 대응 능력이 중요하다. 로봇이나 전자 제조 장비처럼 급가속·급정지가 반복되는 시스템은 짧은 시간 동안 높은 토크를 요구하며, 드라이브는 이를 안정적으로 처리해야 한다. 필요한 피크 전류와 연속 전류가 표준 제품의 허용 범위를 초과하는 경우에는 맞춤형 설계가 필요해질 수 있다.
최근에는 회생제동(regenerative braking) 처리 능력 역시 중요한 설계 요소로 부상하고 있다. 모터가 감속할 때 발생하는 회생에너지는 다시 드라이브로 유입되 며, 이를 적절히 처리하지 못하면 과전압과 드라이브 손상이 발생할 수 있다.
일반적인 드라이브는 내부 션트 레귤레이터(shunt regulator)를 통해 이를 열 형태로 소산하지만, 고관성 부하(high-inertia load)나 중력 보조 하강이 발생 하는 수직축 시스템은 표준 션트 용량만으로 대응하기 어려운 경우가 많다.
특히 갠트리 시스템, 엘리베이터 축, 대형 이송장치처럼 중력과 관성이 동시에 작용하는 시스템은 더 많은 회생전력을 발생시킬 수 있으며, 이 경우 외부 션트 저항 모듈(external shunt resistor module)이나 강화된 회생 처리 기능이 요구된다.
제어 알고리즘·통신·I/O도 차별화 요소
최근 서보드라이브 경쟁력은 하드웨어뿐 아니라 소프트웨어와 제어 알고리즘에서도 결정되는 경우가 많다.
표준 드라이브는 일반적으로 FOC 기반 알고리즘을 제공하지만, 저속 영역에서의 부드러운 모션, 최소 토크 리플, 정밀 추종 제어와 같은 요구사항은 보다 세밀한 파라미터 튜닝과 맞춤형 알고리 즘을 필요로 한다.
또한 비용 중심 애플리케이션에서는 단순한 트래피조이달 정류(trapezoidal commutation)가 적용될 수 있으며, 고효율· 고해상도 제어가 필요한 환경에서는 사인파 정류(sinusoidal commutation) 기반 제어가 활용된다.
통신 및 인터페이스 영역에서도 커스터마이징 범위는 확대되고 있다. 표준 드라이브는 Hall 센서, 광학식 엔코더, Sin-Cos 엔코 더, 자기식 엔코더 등을 지원하며, 산업용 표준 프로토콜 기반 통신 기능도 제공한다.
하지만 독자적인 위치 검출 기술이나 비표준 피드백 장치를 사용 하는 애플리케이션에서는 해당 신호를 정확히 처리할 수 있는 맞춤형 인터페이스가 필요하다. 일부 시스템은 RS-232 및 RS-485 기반의 맞춤형 직렬 제어 프로토콜을 요구하기도 하며, 이는 레거시 장비와의 통합이나 독자 네트워크 환경 대응에 활용된다.
맞춤형 I/O 구성 역시 대표적인 커스터마이징 사례다. 입력 반전 (inverting input), 상태 표시, 제어 변수 기반 피드백 보고 등과 같은 기능을 추가하기 위해 펌웨어 수정이 이뤄지기도 한다. 실제 사례로는 I/O 핀 상태에 따라 8가지 설정값 중 하나를 자동 으로 불러오는 드라이브가 있다. 특정 핀을 접지에 연결하는 맞춤형 하니스(custom harness)를 통해 드라이브가 자동으로 설정 상태를 인식하도록 구성함으로써 수동 설정 과정을 제거했다.
표준과 맞춤형의 공존 시대
업계에서는 맞춤형 서보드라이브 수요가 특히 OEM 시장을 중심 으로 확대되고 있다고 보고 있다. 특정 애플리케이션에 불필요한 기능을 제거하고 필요한 기능만 최적화함으로써 단위당 비용 절감 효과를 얻을 수 있기 때문이다.
동시에 대부분의 산업 환경에서는 여전히 표준 서보드라이브가 가장 효율적인 선택이라는 평가도 유지되고 있다. 이미 검증된 성능과 빠른 적용성, 경제성을 확보할 수 있기 때문이다.
최근에는 먼저 표준 제품으로 성능 요구사항을 검증한 뒤, 이후 필요한 기능만 추가하는 방식의 접근도 확산되고 있다. 이를 통해 초기 개발 리스크를 줄이면서도 맞춤형 기능의 장점을 확보할 수있다는 분석이다.
결국 차세대 모션 시스템 환경에서의 드라이브 선택은 단순 출력 사양 비교만으로 결정되지 않는다. 공간 제약, 회생에너지 처리, 환경 내성, 네트워크 구조, 제어 알고리즘, OEM 최적화까지 종합 적으로 고려해야 하는 방향으로 확대되고 있다.
자료제공: ElectroCraft(www.electrocraft.com)
