방위 산업의 로딩과 리프팅 솔루션

Serapid


SERAPID는 무거운 하중 안전 취급 솔루션의 세계 선두 업체이다.

SERAPID의 핵심 기술은 리지드 체인(Rigid Chain)이다. 푸시(push)할 수 있는 이 체인은, 인터로킹 링크(interlocking links)로 이뤄져, 체인처럼 작동하면서도 단단한 막대처럼 고정되어 모든 환경에서 차별화된 성능과 안전하고 신뢰할 수 있는 간결한 구동 메커니즘을 제공한다.

SERAPID 시스템은 정밀한 포지셔닝, 고부하 용량, 탁월한 안정성, 텔레스코픽 기능을 제공하며 열악한 환경에도 강하고, 현장 테스트를 마친 신뢰할 수 있는 솔루션이다.

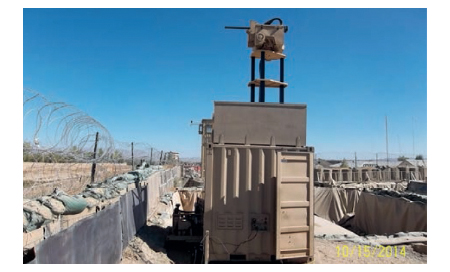

무기 스테이션(weapon station)

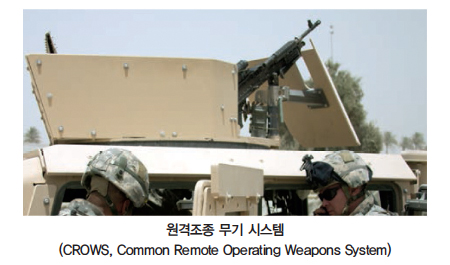

경계 보호는 선적 컨테이너에 무기를 장착하는 기둥(mast)을 4미터 이상 올릴 수 있어 가능해졌다. ‘crows’ 유닛과 유사하지만, 사용 시에는 움직이지 않으면서도 쉽게 다른 위치로 운반할 수 있다.

이 시스템에는 SERAPID TRIMAST가 있으며 극한의 환경을 견딜 수 있고, 유지 보수도 최소만 필요하다. 따라서 병사들은 보호된 위치에서 무기를 운용할 수 있다.

가장 중요한 것은 기술 감시 시스템을 운영하고 정밀 무기를 다루는 데 필요한 안정성이다. 시스템은 철조망 내부의 부대와 순찰 중인 군인들을 높은 수준으로 보호하는 데 도움을 준다.

초소탑(guard towers)이나 저격수(sniper)가 약 400미터를 커버하는 데 반해, 이 유닛들은 전초 기지에서 약 1,400미터 떨어진 거리에서 원격 조정할 수 있어 더 유리하다.

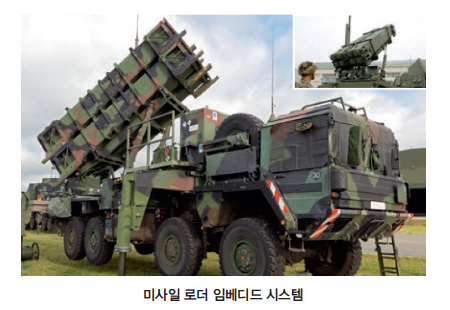

미사일 로더

텔레스코픽 시스템은 발사를 준비할 때 미사일 배터리를 장착하는 새로운 개념의 푸시/풀 체인(push/pull chain)이다. 이 새로운 즉시 장착 개념에서는, 적재 테이블은 배터리 수평이 유지되도록 설계되었다. 이 테이블은 좌우로 움직인다. 견고한 체인을 사용하는 텔레스코픽 푸시/풀 로드(push/pull rod)는 별도의 로더 유닛에 내장되어 있다.

작동 시, 산탄통(Canister) 테이블이 낮은 위치에 있어 포드(Pod)의 상단 행이 리지드 체인 로더와 수평이 되도록 로딩을 시작한다.

SERAPID의 텔레스코픽 체인은 포드를 통해 6m 이상 연장되며 미사일과 연결된다. 로더 유닛이 미사일을 상단 오른쪽 포드로 당긴다. 테이블은 오른쪽으로 이동하여 적재를 위한 상단 왼쪽 포드로 간다. 포드가 적재되면 좌우로 번갈아 가며 하단부터 쌓기 위해 테이블이 들어 올려진다.

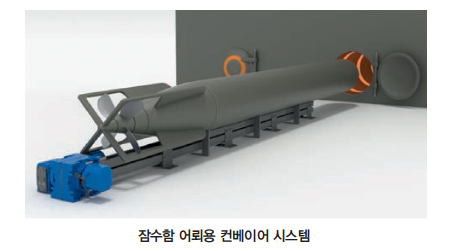

탄약 수송 리프트

SERAPID RollBeams는 탄약을 수평으로 옮길 때 사용한다. 수직 컨베이어 시스템은 탄약을 하단에서 위쪽 갑판으로 이동시킨다.

유압을 사용하지 않는 이 시스템은 간결하고 유체가 필요 없으며, 유지 보수가 적고 전기 기계 작동식이다. 체인은 위치를 정확하게 해주며, 염수 부식 방지 처리가 되어 있다. 체인은 비사용 시 알루미늄과 플라스틱 탄창(magazin)에 보관된다.

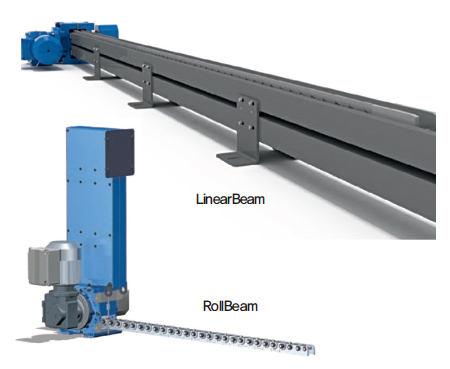

RollBeam & LinearBeam(푸시 풀 수평 이동)

RollBeam과 LinearBeam은 광범위하게 쓰이고 입증된, SERAPID의 리지드 체인 기술이 적용된 가장 보편적인 리니어 액추에이터 시스템이다.

표준 모델은 실질적으로 최고 스트로크에서 최대 50톤까지 적용할 수 있다. 특수 버전을 사용하면 열악한 환경에서도 사용할 수 있다. RollBeam은 텔레스코픽 기능을 갖추었으며, LinearBeam은 무거운 하중과 고속을 위한 기능에 적합하다. 둘 다 수직이나 수평으로 사용할 수 있다.

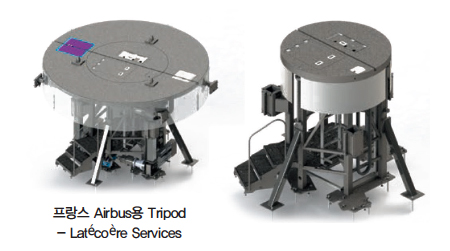

인체 공학적 조립 장치

에어버스 조립 라인용으로 제작된 이 장비는 원자로에 위치한 큰 원형 부품을 조립할 수 있다. 이 장비 주변의 작업자는 높은 수준의 안전성을 보장받아야 한다. 유사하게, 고리형 항공기 부품은 특정 기하학적 구조의 장비 가 필요하므로 원형 플랫폼을 위한 리프팅 메커니즘을 통합하는 공간이 제한된다. 조립 라인의 생산성은 이 장비의 높은 가용성을 바탕으로 한다.

SERAPID의 제품은 이러한 까다로운 요구 사항을 충족시킨다.

텔레스코픽 고부하 LinkLift 칼럼으로 작고, 안전하며, 믿을 만한 장비를 설계할 수 있다.

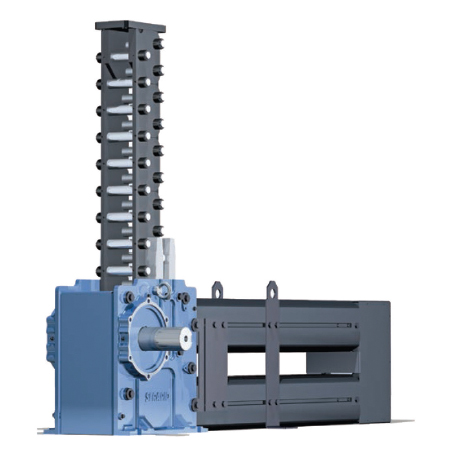

LinkLift - 높은 안정성

SERAPID LinkLift 액추에이터는 매우 까다로운 환경에서도 성능을 입증한다. 이 완벽한 모델은 요구 사항에 맞는 정확한 해결책이다. 일반적으로 리프트 열당 최대 15톤의 동적 부하와 최대 8m의 리프팅 높이를 유지한다. 간단한 수정으로 최대 20m로 높일 수 있다. 링크는 정사각형 단면의 블록 모양이며 무게 중심은 기하학 중심에서 오른쪽이다. 서로 정렬이나 연동될 때, 이들은 높은 안정성과 강성을 갖는 리프팅 칼럼을 형성한다.

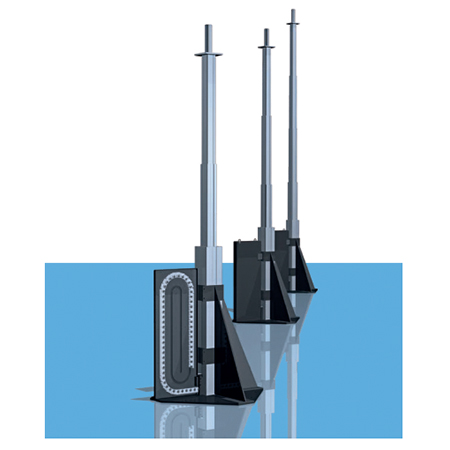

텔레스코픽 마스트(Telescopic Mast)

텔레스코픽 마스트는 모든 조건에서 탁월한 안정성을 발휘하도록 설계되었다. 시스템의 핵심인 리지드 체인의 고유한 푸시-풀 특성 외에도 안전하고 신뢰할 수 있는 리프팅을 보장하는 중간 가이드, 꼭 맞는 패드 베어링과 같은 여러 가지 설계 요소가 있다. 이것은 리프트 칼럼에 높은 정적 부하 용량을 제공하여 오랫동안 안정된 상태로 로드를 유지한다. 마스트는 하중을 올리거나 내리는데 필요한 정밀하고 점진적이며 반복 운동이 가능하도록 프로그램이 설계된다.

자료 제공: Serapid(www.serapid.com)
