기어박스 선택을 좌우하는 핵심 기준! 스퍼 vs 헬리컬, 구조·성능의 차이는?

감속기 선택에서 ‘스퍼(Spur)’와 ‘헬리컬(Helical)’은 가장 흔한 비교 대상이다. 둘 다 회전 속도를 낮추고 토크를 키우며 동력을 전달한다. 그러나 실제 현장에서 ‘어느 쪽이 더 낫나’라는 질문에 대한 대답은 명확하지가 않다. 효율, 소음, 하중 용량, 내구성, 설치 공간, 비용, 유지보수 난이도, 그리고 실사용 조건에서의 관용 도(정렬·윤활·온도 변화에 대한 민감도)가 서로 다른 방향으로 움직이기 때문이다. 결국 선택의 핵심은 단순히 ‘기어 형태’가 아니라, 무엇을 중요하게 생각하느냐에 따라 달라진다.

▲ 산업 자동화 현장에서의 기어박스 적용 사례. 생산라인의 연속 운전과 안정적인 구동을 위해 기어박스의 구조적 특성과 운전 조건에 맞는 선택이 중요하다.

스퍼 기어박스란 무엇인가?

스퍼(Spur) 기어박스는 축과 평행한 직선 치형(straight teeth) 을 가진 스퍼 기어를 사용한다. 두 기어가 맞물릴 때 접촉이 비교적 ‘한 번에’ 일어나며, 동력 전달은 주로 접선 방향 힘(유효 토크 성분)과 기어를 벌리려는 반경 방향 힘으로 구성된다.

스퍼 기어박스의 장점은 명확하다. 구조가 단순하고 가공과 검사도 비교적 용이해 동급 사양에서 비용 경쟁력을 확보하기 쉽다. 또한 조건이 맞으면 높은 효율을 구현하기도 한다. 다만 고속 영역으로 갈수록 치합(gear mesh)의 진입·이탈이 상대적으로 급격해져 진동과 기어 와인(whine)이 커질 수 있다. 현장에서 ‘스퍼는 시끄럽다’는 인식이 생기는 지점이 바로 여기다.

헬리컬 기어박스란 무엇인가?

헬리컬(Helical) 기어박스는 치형이 비스듬히(angled teeth) 형성된 헬리컬 기어를 사용한다. 치가 맞물리는 과정이 점진적이며, 동시에 여러 치가 하중을 분담하는 접촉비(contact ratio)가 높아져 토크 전달이 부드럽고 소음·진동이 낮아지는 경향이 있다.

그러나 헬리컬 치합은 구조적으로 축 방향 추력(axial thrust)을 발생시키며, 이 힘을 견디기 위해 스러스트 베어링(또는 앵귤러/ 테이퍼 롤러 베어링)과 하우징 강성이 중요해진다. 또한 치면 접촉에서 상대 미끄럼 성분이 늘어 마찰·발열이 증가하기 쉽다. 즉, 헬리컬은 기어 자체만 보면 우수해 보이지만, 전체 감속기 설계는더 복잡하고 비용도 상승하는 쪽으로 기울기 쉽다.

▲ 스퍼(사진 왼쪽)와 헬리컬(오른쪽) 기어박스의 내부 구조 비교. 직선 치형의 스퍼 기어와 나선형 치형의 헬리컬 기어는 치합 방식과 시스템 특성에서 뚜렷한 차이를 보인다.

핵심적인 기계적 차이: 치합 방식

성능 격차를 가장 직관적으로 이해하는 방법은 ‘치가 어떻게 만나 는가’를 비교하는 것이다. 스퍼 기어는 치가 비교적 동시에 접촉해 진입·이탈 충격이 커질 수 있다. 제조 오차, 피치 편차, 샤프트 처짐, 하우징 탄성 같은 현실적 요소가 겹치면 진동이 증폭되기 쉽다.

헬리컬 기어는 치가 순차적으로 맞물려 하중이 시간에 걸쳐 분산된다. 여러 치가 동시에 하중을 나누므로 동특성(동하중)이 낮아지고, 결과적으로 소음·진동도 줄어드는 방향으로 간다.

다만 이 ‘부드러움’이 곧바로 ‘항상 더 낫다’로 연결되지는 않는다. 추력, 베어링, 발열, 조립 정밀도라는 변수가 새로 생기기 때문이다.

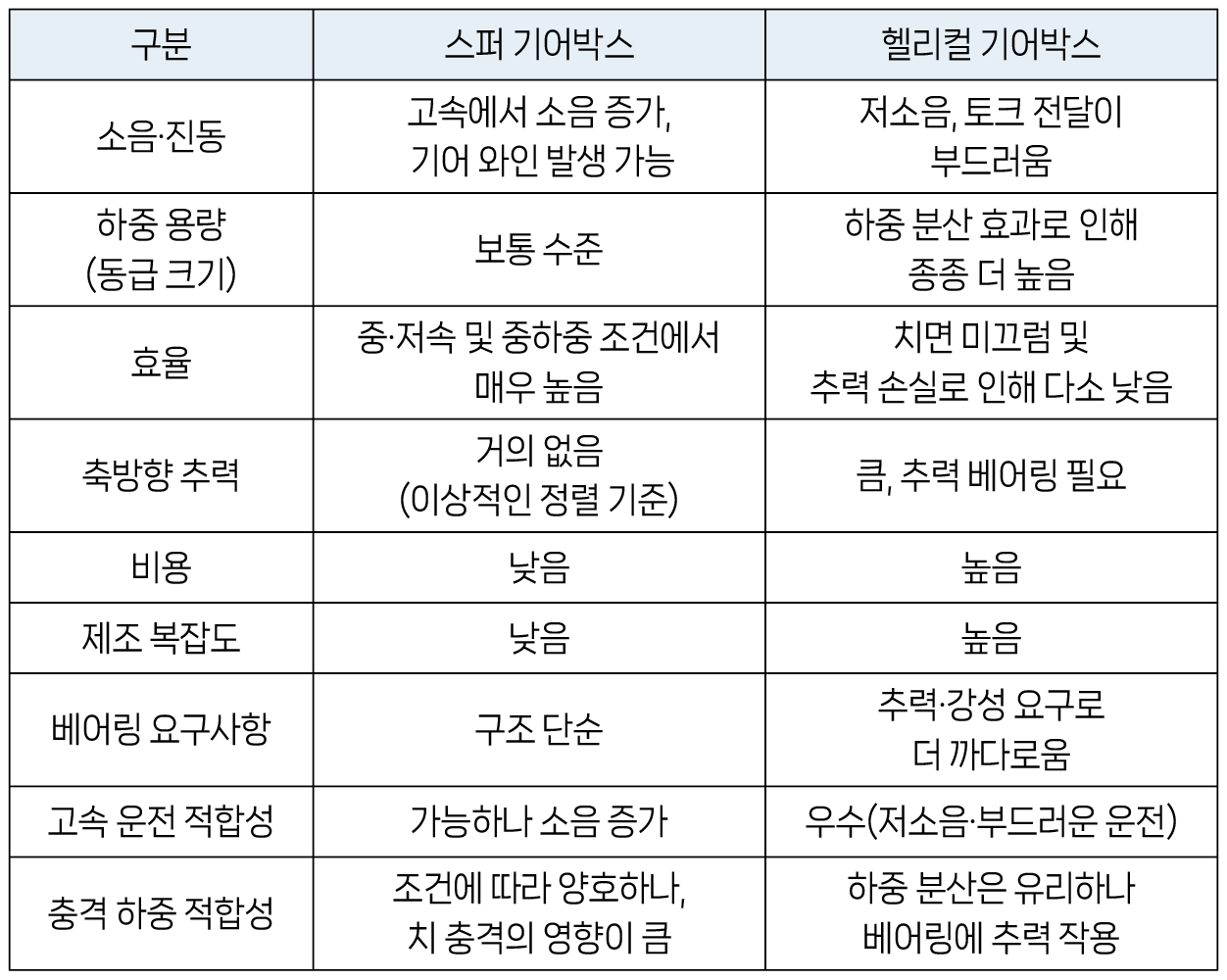

<표> 스퍼 기어박스와 헬리컬 기어박스의 구조·성능 비교

효율성: 스퍼와 헬리컬의 미묘한 차이

효율만 놓고 보면 스퍼가 우위를 갖는 경우가 많다. 스퍼는 치면 접촉에서 미끄럼 성분이 상대적으로 작아 치합 손실이 낮아지기 쉽기 때문이다. 반면 헬리컬은 치형 각도로 인해 미끄럼이 늘고, 게다가 축방향 힘을 지지하기 위한 추력 베어링 손실까지 더해질 수 있다.

그렇다고 헬리컬이 비효율적이라는 뜻은 아니다. 설계·가공·윤 활이 제대로 된 헬리컬은 충분히 고효율이며, 많은 산업 현장에서는 효율 차이가 ‘스펙상 미세한 차이’로 끝나기도 한다. 다만 차이는 특정 조건에서 커진다. 예를 들면 고속, 고하중, 오일 온도 상승, 윤활 품질 저하, 정렬 불량, 베어링 예압 과다 같은 상황에서는 손실이 체감될 정도로 벌어질 수 있다.

소음·진동: 현장에서 드러나는 헬리컬의 강점

소음과 진동은 헬리컬이 확실히 강점을 보이는 영역이다. 스퍼는 치합이 급격해 작은 오차가 곧바로 진동으로 바뀌기 쉽고, 회전수가 올라갈수록 기어 메시 주파수 자체가 커져 소음이 눈에 띄게 증가한다. 반면 헬리컬은 하중 분담이 매끄럽고 토크 리플이 줄어 들어, ‘돌아가는 느낌’ 자체가 안정적으로 바뀌는 경우가 많다.

따라서 작업자 근접 장비, 포장·물류처럼 라인이 길게 돌아가는 설비, 소음 규제가 있는 현장에서는 헬리컬 선호가 강해진다. 반대로 간헐 운전이거나 실외·농기계·단순 구동처럼 소음이 최우선 지표가 아닌 경우 스퍼도 충분히 합리적이다.

토크 용량과 내구성: 헬리컬의 구조적 특성

헬리컬이 ‘동급 크기에서 더 버틴다’는 인식은 대체로 사실에 기반한다. 동시에 여러 치가 접촉해 치면 응력 피크가 낮아지고, 동하중도 줄어 치형 손상과 피로 파손 위험이 감소하는 방향으로 작동하기 때문이다.

하지만 실제 수명은 기어 치형만으로 결정되지 않는다. 헬리컬의 축방향 추력은 베어링과 하우징에 부담을 주며, 이 부분이 약하면 오히려 샤프트 처짐→정렬 악화→치면 편마모→발열 증가→수명 단축으로 이어질 수 있다. 즉 ‘기어는 버티는데 베어링과 하우징이 먼저 진다’는 시나리오가 충분히 가능하다.

반대로 스퍼도 샤프트, 열처리, 윤활, 하우징 강성이 충분하면 매우 견고하게 설계할 수 있다. 다만 같은 토크를 더 조용히 전달하 려면 크기와 비용이 올라갈 가능성이 커진다.

헬리컬 기어의 구조적 특성: 축방향 추력

헬리컬 기어의 가장 큰 기술적 트레이드오프는 축방향 추력(axial thrust)이다. 헬리컬 치형은 맞물림이 부드럽고 하중 분산에 유리한 반면, 구조적으로 회전축 방향으로 힘을 발생시킨다. 이 추력은 단순히 베어링 하나를 추가하면 해결되는 문제가 아니라, 감속기 전체 설계 품질을 좌우하는 요소로 작용한다.

축방향 추력을 안정적으로 지지하기 위해서는 전용 베어링 구성이 필요하며, 이 과정에서 베어링의 발열과 마모를 제어하기 위한 윤활 조건과 예압 관리가 중요해진다. 또한 샤프트와 하우징의 강성이 충분하지 않으면 축 변위와 처짐이 커져, 기어 정렬에 대한 민감도가 급격히 높아질 수 있다.

이 때문에 헬리컬 기어는 치합 자체는 매우 부드럽지만, 감속기 시스템 전체는 오히려 더 정교한 설계와 관리가 요구되는 구조가 된다. 결과적으로 이러한 특성은 초기 구매 비용뿐 아니라, 운전 조건에 따라 유지보수 비용과 수명 특성까지 좌우하는 요인으로 작용한다.

백래시와 정밀 제어

백래시(backlash)는 왕복 구동이나 인덱싱, 서보 제어 시스템에서 위치 정확도와 응답성을 좌우하는 핵심 요소다. 현장에서는 흔히 ‘헬리컬 기어가 더 타이트하다’는 인식이 있지만, 이는 치합이 부드러워 체감상 그렇게 느껴지는 경우가 많다. 실제 백래시 수준은 스퍼와 헬리컬이라는 기어 형식 자체보다 설계 등급, 가공 정밀도, 조립 세팅에 의해 더 크게 결정된다.

정밀 포지셔닝이 요구되는 애플리케이션에서는 단순히 치형을 선택하는 것만으로 문제를 해결하기 어렵다. 이 경우에는 정밀급 기어링, 백래시를 제어하기 위한 프리로드 설계, 또는 서보 시스 템에 최적화된 플래너터리 감속기까지 포함해 전체 구동계를 종합적으로 검토하는 접근이 현실적이다.

발열과 윤활

기어박스의 발열은 기어 수명과 신뢰성에 직접적인 영향을 미친 다. 헬리컬 기어는 치면 접촉에서의 미끄럼 성분이 크고, 축방향 추력을 지지하기 위한 베어링 손실이 추가되기 때문에 동일 조건 에서 스퍼 기어보다 발열이 커질 여지가 있다. 여기에 동급 토크를 더 작은 외형의 감속기로 처리하는 경우가 많아, 열 응력이 높아지는 경향을 보인다.

반면 스퍼 기어는 동일한 운전 조건에서 상대적으로 낮은 온도로 동작할 수 있으며, 중·저속 영역에서는 스플래시 윤활에도 비교적 관대하다. 다만 치합 충격으로 인해 소음과 진동이 커질 경우, 동적 하중 증가로 발열과 치면 마모가 동시에 발생할 수 있다.

결국 열과 윤활 측면에서는 두 방식 모두 관리가 중요하지만, 헬리컬 기어는 운전 조건 변화에 더 민감하게 반응하는 구조라고 보는 것이 안전하다.

비용·조달·납기

스퍼 기어박스가 산업 현장에서 널리 사용되는 가장 큰 이유는 구조적 단순함이 곧 비용 경쟁력으로 이어지기 때문이다. 기어 형상과 베어링 구성이 비교적 단순해 생산성과 검사성이 높고, 표준화된 범용 리듀서 라인업도 풍부해 조달과 납기 측면에서 유리한 경우가 많다. 유지보수 역시 구조가 단순할수록 예측 가능성이 높아진다.

반면 헬리컬 기어박스는 치형 가공과 마감 품질에 대한 요구 수준이 높고, 축방향 추력을 고려한 베어링 구성과 하우징 강성까지 함께 설계해야 한다. 이러한 요소들은 대체로 초기 구매 비용 상 승으로 이어진다.

다만 설비 가동 시간이 길고 정지에 따른 손실이 큰 공정에서는, 헬리컬 기어의 부드러운 운전 특성과 안정성이 진동·소음 저감과 수명 안정성으로 연결되며, 결과적으로 총비용(TCO) 관점에서 이점을 갖는 경우도 적지 않다.

스퍼와 헬리컬 기어에 대한 착각 4가지

① 헬리컬은 언제나 더 효율적이다? :  표현은 절반만 맞다. 헬리컬 기어 역시 매우 높은 효율을 구현할 수 있지만, 운전 조건이 유사한 상황에서는 스퍼 기어가 오히려 근소한 효율 우위를 보이는 경우도 적지 않다. 치면 접촉에서의 미끄럼과 추력 베어링 손실을 고려하면, 헬리컬이 항상 유리하 다고 단정하기는 어렵다.

② 스퍼 기어박스는 고하중에 약하다?: 이 역시 단정적인 판단이다. 스퍼 기어박스도 크기, 샤프트, 열처 리, 윤활 조건이 적절하다면 충분히 높은 하중을 견딜 수 있다. 실제 한계는 강도 자체보다는 소음 증가, 동적 하중 확대, 그리고 시스템이 충격과 진동을 얼마나 허용하느냐에 의해 결정되는 경우가 많다.

③ 헬리컬 기어박스는 항상 더 조용하다?: 일반적으로는 사실이지만 예외는 존재한다. 베어링 설치 불량, 축정렬 불량, 치면 가공 품질이 낮은 경우에는 헬리컬 기어박스 역시 소음과 진동 문제가 발생할 수 있다. 기어 형식만으로 소음 성능을 보장할 수는 없다.

④ 기어 형태가 성능의 전부다?: 이 생각이 가장 위험하다. 실제 기어박스 성능은 기어 형식 못지 않게 제작 품질과 시스템 설계 완성도에 의해 좌우된다. 기어 재질과 열처리, 치면 마감(연마·호닝), 샤프트 강성과 베어링 선택, 하우징 강성, 윤활 품질과 씰링, 조립 시 정렬과 예압 관리가 함께 작용한다. 이 때문에 고품질로 설계·제작된 스퍼 기어박스가, 품질이 낮은 헬리컬 기어박스보다 더 나은 성능을 보이는 경우도 실제 현장에서는 충분히 발생한다.

자료제공: GIAN(www.gian-transmission.com)
