액추에이터 기초 가이드: 전동·공압·유압 구동 방식의 이해

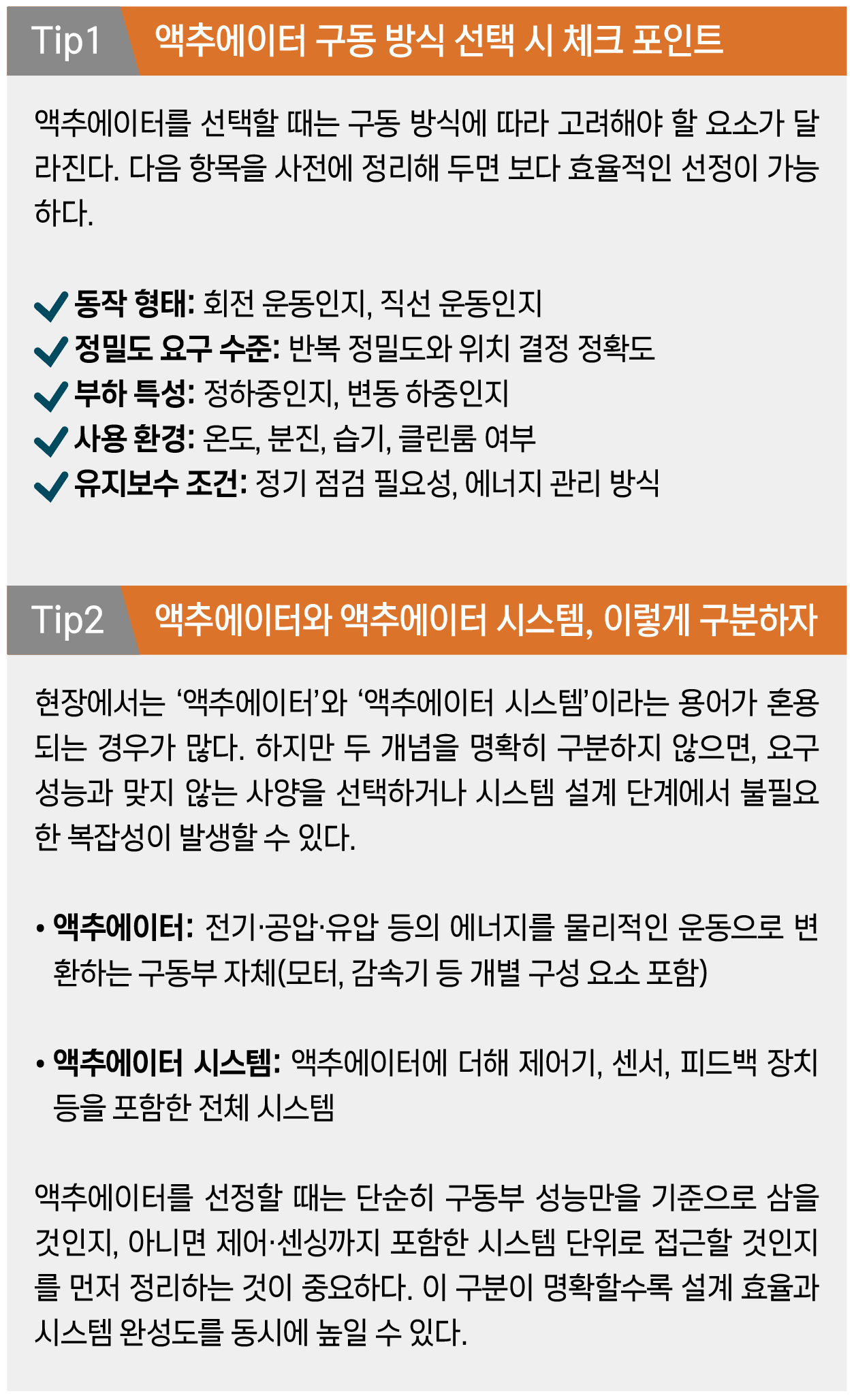

액추에이터는 전동, 공압, 유압 등의 에너지를 실제 물리적 움직임으로 변환하는 장치로, 자동문이나 로봇 팔과 같은 일상적 기기부터 각종 산업기계에 이르기까지 폭넓게 활용되고 있다. 특히 현장에서는 ‘액추에이터’와 ‘액추에이터 시스템’이라는 용어가 혼용되는 경우가 많지만, 액추에이터는 모터·감속기 등 구동부 자체를 의미하며, 제어 시스템과 센서까지 포함한 개념은 액추에이터 시스템으로 구분할 필요가 있다. 본 기사는 이러한 개념적 차이를 출발점으로 삼아, 액추에이터의 기본 정의와 구동 방식별 특성을 정리하고, 전동·공압·유압 액추에이터가 각각 어떤 역할과 적용 범위를 가지는지 살펴본 다. 자동화 시스템의 기초를 이루는 액추에이터를 올바르게 이해하는 데 초점을 맞췄다.

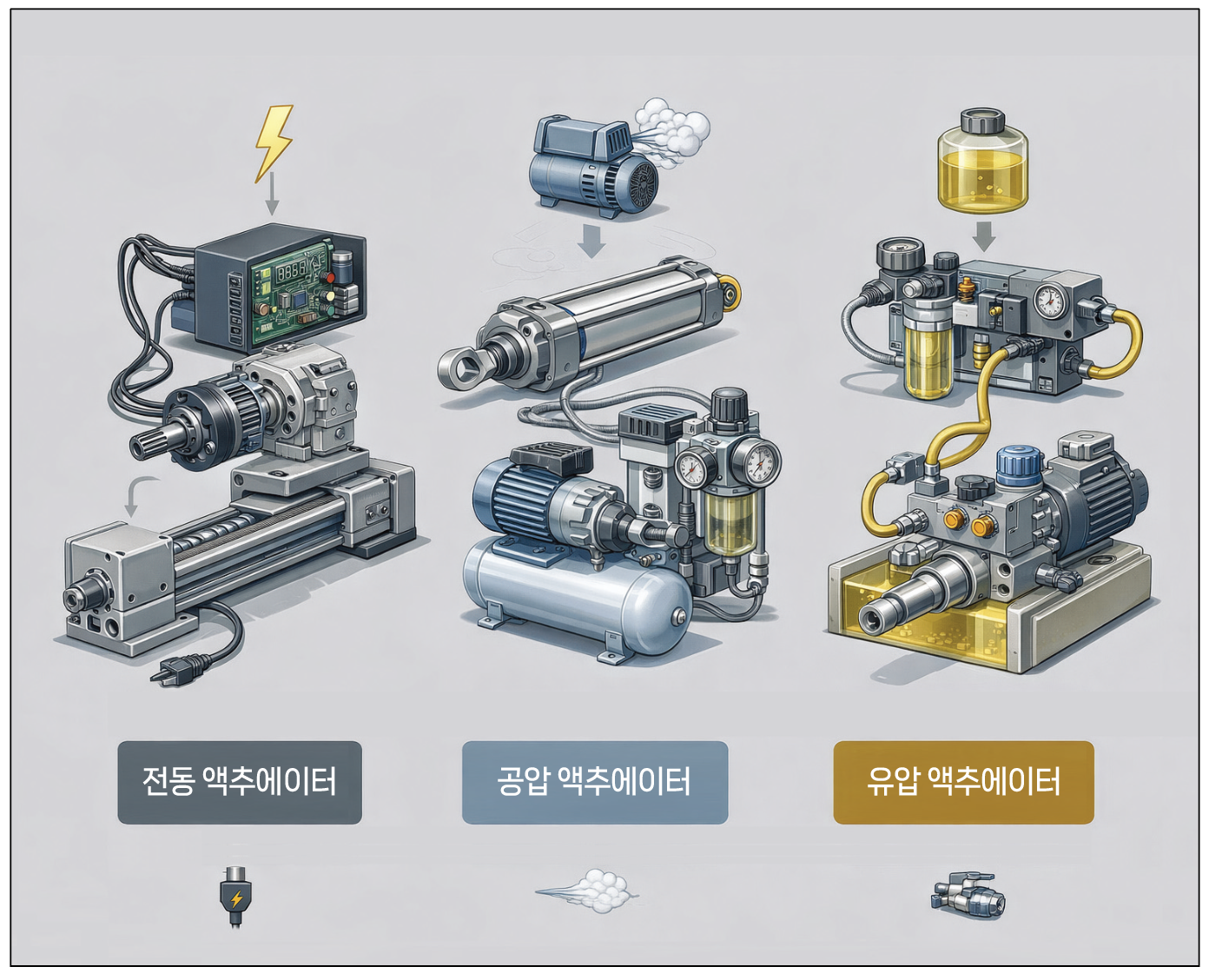

▲ 기사 내용의 이해를 돕기 위한 전동·공압·유압 액추에이터 구동 방식 개념도
액추에이터의 종류와 구동 원리
액추에이터는 다양한 분야에서 물체를 ‘움직이거나’ ‘정지 시키는’ 역할을 수행하는 핵심 장치다. 자동화 설비는 물론, 일상생활 속 기기부터 산업 현장에 이르기까지 폭넓게 적용되며, 시스템의 실제 동작을 구현하는 출발점으로 작용한다.
액추에이터는 기계나 전자기기에서 사용되는 장치로, 외부로부터 입력되는 신호나 에너지를 물리적인 움직임으로 변환한다. 대표적인 구동 방식으로는 공압 액추에이터, 유압 액추에이터, 전동 액추에이터가 있으며, 각 방식은 구동 원리와 특성이 서로 다르다. 이에 따라 요구되는 동작 속도와 정밀도, 출력 특성, 사용 환경 등을 고려해 목적과 용도에 적합한 액추에이터를 선택하게 된다.
공압 액추에이터
공압 액추에이터는 컴프레서에서 공급되는 압축공기를 이용해 구동된다. 동작을 시작하면 빠른 응답 속도로 움직이며, 비교적 부드 러운 동작이 가능한 것이 특징이다. 동력원이 공기이기 때문에 화재나 환경 오염에 대한 위험이 낮다는 점도 장점으로 꼽힌다.
다만 압축공기 중에 포함된 수분이나 유분, 이물질이 액추에이터 내부로 유입될 경우 부품의 마모나 부식, 동작 불량을 유발할 수 있어 적절한 필터링과 정기적인 유지보수가 필수적이다. 또한 압축공기의 품질뿐 아니라 사용 환경의 온도 조건, 강한 진동이나 충격이 가해지는 등 특정 운용 조건에 따라서는 리스크가 발생할 가능성도 존재한다. 기계 부품의 소형 화에는 유리하지만, 고도의 제어나 정밀한 위치 결정에는 한계가 있다.
유압 액추에이터
유압 액추에이터는 작동유의 압력을 이용해 구동된다. 제어 시스템으로 부터 입력되는 신호에 대해 비교적 빠른 응답 속도를 보이는 것도 특징 이다. 이는 높은 출력 밀도와 낮은 압축성을 가진 작동유, 고유량 펌프, 순간적인 압력 전달, 그리고 정밀한 제어 능력에 기인한다.
이러한 요소들이 결합되면서 빠르고 정확한 동작을 구현하며, 다양한 산업 분야에서 신뢰성 높은 동력원으로 활용되고 있다. 응답 속도가 빠를수록 동작의 정밀도와 효율이 향상되기 때문에, 중장 비나 건설기계와 같이 신속하면서도 정확한 동작이 요구되는 용도에서는 특히 중요한 요소로 작용한다.
다만 용도나 시스템 설계에 따라 압력 공급이 불안정하거나, 배관의 길이와 직경이 적절하지 않은 경우, 또는 밸브나 펌프의 성능이 충분하지 않을 경우에는 기대한 수준의 응답 속도를 확보하지 못할 수도 있다. 또한 작동유 관리가 수반되는 유지보수 부담과 화재 위험, 유압원 및 배관 등 부대 설비를 위한 공간이 필요하다는 점 역시 고려해야 할 사항이다. 공압식과 유압식 액추에이터는 직선 운동을 수행하는 실린더 형태로 사용되는 경우가 많다.
전동 액추에이터
전동 액추에이터는 전기 에너지를 이용해 구동되며, 정밀한 제어가 가능한 액추에이터다. 주로 회전 운동에 사용되며, 지령이 입력된 이후 실제 동작이 시작되기까지의 응답성 또한 우수하다. 고정밀 위치 결정이 가능해 산업용 로봇을 비롯해 정밀기기, 의료기기 등 다양한 분야에서 폭넓게 활용되고 있다.
전동 액추에이터는 일반적으로 모터를 이용해 동작한다. 모터가 액추에이터에 직접 연결되는 경우에는 모터의 회전수와 액추에 이터의 동작 속도 및 출력 간의 관계를 적절히 조정할 필요가 있다. 이를 위해 모터의 출력을 효율적으로 전달하는 감속기가 필수 적인 요소로 작용한다.
감속기는 모터에서 발생한 회전을 적절한 속도와 토크로 변환해 액추에이터에 전달하는 역할을 하며, 이로 인해 전동 액추에이터의 구동 원리에서 매우 중요한 구성 요소로 자리 잡고 있다. 전동 액추에이터는 모터, 감속기, 엔코더 등으로 구성되며, 이를 통해 높은 제어성과 반복 정밀도를 확보할 수 있다. 또한 전기 에너지를 사용하기 때문에 환경에 미치는 영향이 적고, 클린룸과 같은 특수 환경에서도 사용이 가능하다.
다만 전동 모터와 제어 회로의 구조가 비교적 복잡해 초기 도입 비용이 높아질 수 있으며, 장시간 연속 운전이나 과부하 조건에서는 모터의 발열이 문제가 될 수 있다. 이에 따라 적절한 냉각 방식과 보호 메커니즘을 갖추는 것이 필요하다. 감속기를 통해 모터의 회전을 적절한 속도와 토크로 변환할 수 있지만, 모터의 성능이나 감속기 사양이 부적절할 경우 기대한 수준의 동작을 얻지 못할 가능성도 존재한다.
전동 액추에이터의 주요 유형
공압이나 유압을 이용한 액추에이터는 각각의 압력을 매개로 동력을 전달하며, 오랫동안 다양한 산업 분야에서 폭넓게 사용돼 왔다. 그러나 최근 기술 발전과 함께 전동 액추에이터의 중요성이 점차 부각되고 있다. 전동 액추에이터에는 서보 모터와 스테핑 모터 등이 포함되며, 그 중에서도 서보 모터는 정밀한 제어와 높은 효율을 동시에 구현할 수 있어 현대 자동화 기술에서 필수적인 역할을 수행하고 있다. 전동 액추에이터에는 다양한 유형이 존재하 지만, 여기서는 대표적인 세 가지 유형을 중심으로 살펴본다.
① 서보 모터
서보 모터는 고속·고정밀 위치 제어를 실현하기 위해 설계된 모터다. 일반적으로 엔코더가 탑재돼 있으며, 피드백 제어를 통해 실제 위치를 지속적으로 모니터링하면서 목표 위치에 대해 정확한 동작을 수행한다. 예를 들어 서보 모터가 특정 위치로 이동할 경우, 엔코더가 현재 위치를 검출하고 이를 바탕으로 필요한 보정을 수행한다. 이러한 피드백 메커니즘을 통해 부하 변동에도 신속하게 대응할 수 있으 며, 높은 정밀도의 위치 결정이 가능하다.
서보 모터는 토크와 회전수 제어 범위가 넓고, 급격한 가감속에도 강한 특성을 지니고 있다. 이 때문에 로봇 암, CNC 공작기계, 의료기기 등 고도의 정밀성과 응답성이 요구되는 분야에서 널리 사용되고 있다. 복잡한 제어 시스템이 필요해 초기 비용이 상대적으로 높아질 수는 있지만, 이러한 고성능 특성 덕분에 서보 모터는 다양한 자동화 시스템에서 없어서는 안 될 핵심 요소로 자리 잡고 있다. 특히 고속이면서도 복잡한 동작이 요구되는 애플리케이션에서 그 장점이 더욱 두드러진다.
② 스테핑 모터
스테핑 모터는 일정한 각도로 단속적으로 회전하며, 정확한 위치 결정을 수행하는 모터다. 일반적으로 엔코더가 탑재되지 않기 때문에 위치 결정은 스텝 수에 의존하며, 필요한 회전량을 스텝 수로 환산해 제어한다. 예를 들어 스텝각이 1.8도인 모터를 90도 회전시키기 위해서는 50스텝의 지령을 입력해야 하며, 이 경우 모터에는 50스텝에 해당하는 펄스 신호가 인가된다.
모터에 인가되는 신호(스텝 수)가 항상 일정하기 때문에, 부하가 변동하더라도 지정된 스텝 수에 따라 회전하는 것이 가능하다. 다만 실제 운용 환경에서는 부하가 커질 경우 목표 위치에 도달하지 못하는 상황이 발생할 수 있다. 이론적으로는 입력되는 스텝 수가 동일하다면 동일한 위치까지 회전하게 된다.
이러한 특성으로 인해 스테핑 모터는 위치 오차가 발생하기 쉬운 환경이나 부하 변동이 잦은 장치에서도 비교적 높은 정밀도의 위치 제어가 가능하다. 3D 프린터, 반도체 제조 장비, 부하 조건이 일정하지 않은 복잡한 운전 환경이 요구되는 인쇄기 등 위치 오차가 치명적인 문제가 되는 분야에 적합하다.
③ 리니어 액추에이터
전동 액추에이터는 일반적으로 ‘모터’라는 명칭으로 불리는 경우가 많지만, 리니어 액추에이터는 ‘액추에이터’로 구분해 지칭되는 경우가 많다. 이는 리니어 액추에이터의 주요 기능이 직선 운동을 생성하는 데 있으며, 회전 운동을 직선 운동으로 변환하는 과정이 포함되기 때문이다.
리니어 액추에이터는 전기 에너지를 이용해 직선 운동을 발생시키는 장치로, 전기식 외에도 유압이나 공압 원리를 적용한 리니어 액추에이터가 존재한다. 이들 방식은 모두 직선 운동에서의 고속 이동과 고정밀 위치 결정이 가능하다는 공통점을 지닌다.
리니어 액추에이터는 부하 조건에 따라 출력력을 조절할 수 있어 정밀한 직선 운동을 구현할 수 있으며, 공작기계의 위치 결정 용도로 널리 활용된다. 예를 들어 절삭 공구의 미세한 위치 조정이나 가공 대상물의 정확한 배치와 같은 작업이 가능하다. 또한 자동문에서는 부드럽고 정숙한 개폐 동작을 실현하며, 의료 분야에 서는 CT 스캐너와 같은 의료기기에서 환자를 정확한 위치로 이동 시키는 용도로 활용되고 있다.
서보 모터와 스테핑 모터는 모두 위치 결정을 위해 사용되는 모터 이지만, 위치 결정 방식에는 분명한 차이가 있다. 또한 두 모터가 주로 회전 운동을 구현하는 데 초점을 맞추고 있는 반면, 리니어 액추에이터는 직선 운동을 실현하기 위해 설계된다는 점에서 차별화된다. 이처럼 각 모터와 액추에이터의 특성과 차이를 이해하는 것은 시스템 설계에서 매우 중요한 요소이며, 궁극적으로는 효율성과 신뢰성이 향상된 시스템을 구축하는 핵심 열쇠가 된다.
액추에이터 이해가 올바른 제품 선정의 출발점
액추에이터의 특성과 적용 용도를 정확히 이해하는 것은 올바른 제품 선정을 위한 첫걸음이다. 공압, 유압, 전동 액추에이터는 각각 구동 원리와 동작 특성이 다르며, 이에 따라 응답 속도, 출력 특성, 제어 정밀도, 설치 환경, 유지보수 조건에서도 차이를 보인 다. 따라서 액추에이터를 선택할 때는 단순히 출력이나 크기만을 기준으로 삼기보다, 요구되는 동작 방식과 사용 환경, 시스템 구성 전반을 종합적으로 고려할 필요가 있다. 이러한 기초적인 이해는 자동화 시스템의 안정성과 효율성을 높이는 기반이 되며, 장기 적인 신뢰성과 운영 효율 확보로 이어진다.
자료제공: Nabtesco(rv-support.nabtesco.com)
