고응답 서보 드라이브가 적용된 회전식 칼날 절단 시스템 응용 사례
의료용 섬유 제품 생산에서는 절단 정확도가 제품 품질과 규정 준수, 나아가 환자 안전에까지 직접적인 영향을 미친다. 멸균 수술포, 보호 가운, 상처 드레싱과 같은 제품은 엄격한 치수 공차와 가장자리 품질을 요구하며, 고속 연속 생산 환경에서는 미세한 절단 오차조차도 재작업과 자재 낭비로 이어질 수 있다. 회전식 칼날 절단 시스템은 이러한 요구에 대응하기 위해 서보 구동 기반의 정밀 제어와 고속 연속 절단을 동시에 구현하는 기술로 주목받고 있다. 이 기사는 의료용 섬유 제조 공정에서 회전식 칼날 절단 시스템이 수행하는 역할과 적용 방식을 중심으로 고속·고정밀 생산 환경에서의 활용 가능성을 살펴본다.
의료용 섬유 생산 환경의 절단 공정 변화
의료용 섬유 산업은 엄격한 품질 관리와 규정 준수 기준 하에서 운영된다. 붕대, 멸균 포장재, 격리 가운과 같은 제품은 크기와 구조, 재질 특성뿐 아니라 멸균 상태까지 정밀한 사양을 충족해야 한다. 특히 고속 생산 라인에서는 절단 길이나 가장자리 품질의 미세한 편차만으로도 불량 발생 가능성이 급격히 높아진다. 이러한 문제는 재작업 증가와 생산 중단으로 이어지며, 의료 현장에서는 제품 신뢰성 저하라는 심각한 결과를 초래할 수 있다.
기존의 기계식 캠 구동 절단기는 고정된 타이밍과 기계적 연결 구조에 의존하기 때문에, 생산 속도나 절단 길이가 자주 변경되는 환경에서는 한계가 분명하다. 이에 비해 회전식 칼날 절단 시스템은 서보 모터 기반 제어를 통해 다양한 속도와 길이 조건에서도 안정적인 절단 품질을 유지할 수 있는 대안으로 활용되고 있다.
웹 이송과 절단 동작의 정밀한 동기화
회전식 칼날 절단 시스템의 핵심은 재료 웹(Web) 이송과 절단 동작 간의 정밀한 동기화에 있다. 재료는 연속적으로 기계에 공급되 며, 절단기는 웹 속도에 맞춰 회전·이동하면서 절단을 수행한다. 의료용 섬유는 부직포, 적층 구조, 다층 소재 등 다양한 특성을 지 니고 있어, 사소한 타이밍 오차만으로도 절단면 변형이나 치수 불일치가 발생할 수 있다.
이를 방지하기 위해 회전식 칼날 절단 시스템에는 고응답 특성을 갖춘 서보 모터와 정밀 기어박스가 적용돼 칼날의 위치와 속도를 정확하게 제어한다. 측정 롤러에 장착된 라인 엔코더는 웹 속도를 실시간으로 감지해 절단 타이밍을 지속적으로 보정하며, 전자식 캠 제어는 기계적 캠 구조에서 발생할 수 있는 지연과 변동성을 제거한다. 여기에 실시간 적응형 제어 기능이 더해져 웹 속도나 장력 변화가 발생하더라도 절단 품질이 유지되도록 한다. 이러한 동기화 기술은 절단 가장자리 마모와 재료 변형을 최소화해 멸균 및 흡수성 제품에 요구되는 품질 조건을 안정적으로 충족 시킨다.
레시피 기반 제어를 통한 절단 길이 유연성
의료용 섬유 생산에서는 제품 유형이나 배치 크기, 규제 조건에 따라 절단 길이가 자주 변경된다. 이 과정에서 생산 라인을 멈추고 기계적 재설정을 수행하는 방식은 생산성 저하와 오류 발생 가능성을 동시에 높인다. 최신 회전식 칼날 절단 시스템은 레시피 기반 제어 구조를 통해 이러한 문제를 해결한다. 작업자는 절단 길이와 동작 조건을 레시 피로 저장하고, 터치스크린 인터페이스를 통해 필요에 따라 빠르게 전환할 수 있다. 이 과정은 생산 라인을 정지하지 않고도 수행할 수 있으며, 전자식 캠 스위칭을 통해 서로 다른 절단 길이 사이를 부드럽게 전환할 수 있다. 또한 실시간으로 배치 수량과 시스템 상태를 모니터링할 수 있어 생산 관리 효율도 함께 향상된다.

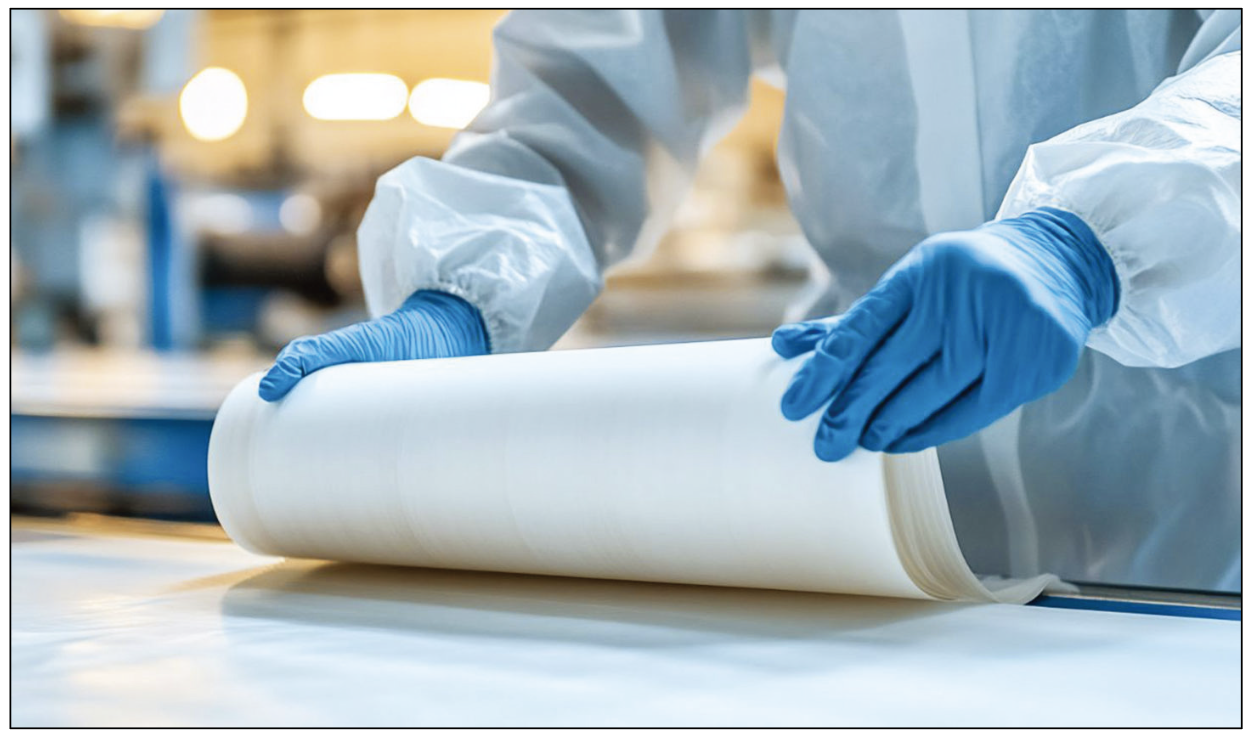

▲ 절단 품질은 후속 공정에서도 재료 정렬과 이송 안정성을 유지하는 데 중요한 역할을 한다.
위생과 신뢰성을 고려한 의료용 설계
의료용 섬유 공정에서는 절단 정밀도뿐 아니라 위생성과 시스템 신뢰성 역시 중요한 요소다. 회전식 칼날 절단 시스템은 스테인리 스강 또는 세척 가능한 구조로 설계돼 클린룸이나 위생 생산 구역에 적합하도록 구성된다. 시스템 내부에는 오류 감지 기능과 실시간 알림 기능이 포함돼 있어 성능 편차가 발생할 경우 즉시 대응할 수 있으며, 터치스크린 기반 진단 기능은 설정 변경과 문제 해결 시간을 단축하는 데 기여한다. 이러한 설계 요소는 규제 환경 에서의 안정적인 운용을 가능하게 하고, 의료용 섬유 제품의 검증및 양산 전환 시간을 단축하는 데 도움을 준다.
기존 의료용 섬유 생산 라인과의 통합
회전식 칼날 절단 시스템은 신규 설비뿐 아니라 기존 생산 라인의 업그레이드에도 적합하도록 설계된다. 모듈식 구조와 표준화된 제어 인터페이스를 통해 언와인더, 라미네이터, 검사 시스템, 자동 포장 장치 등과 손쉽게 연동할 수 있다. 부직포 폴리프로필렌, SMS 적층 소재, 폴리우레탄 차단 필름, 흡수성 거즈 등 다양한 의료용 섬유 소재에 대응할 수 있으며, 재료 두께나 장력 변화가 큰 경우에도 서보 제어를 통해 절단 정확도를 유지한다. 정밀한 절삭 동작은 블레이드 마모를 줄여 유지보수 빈도를 낮추고, 연속 가동 환경에서의 가동률 향상으로 이어진다.

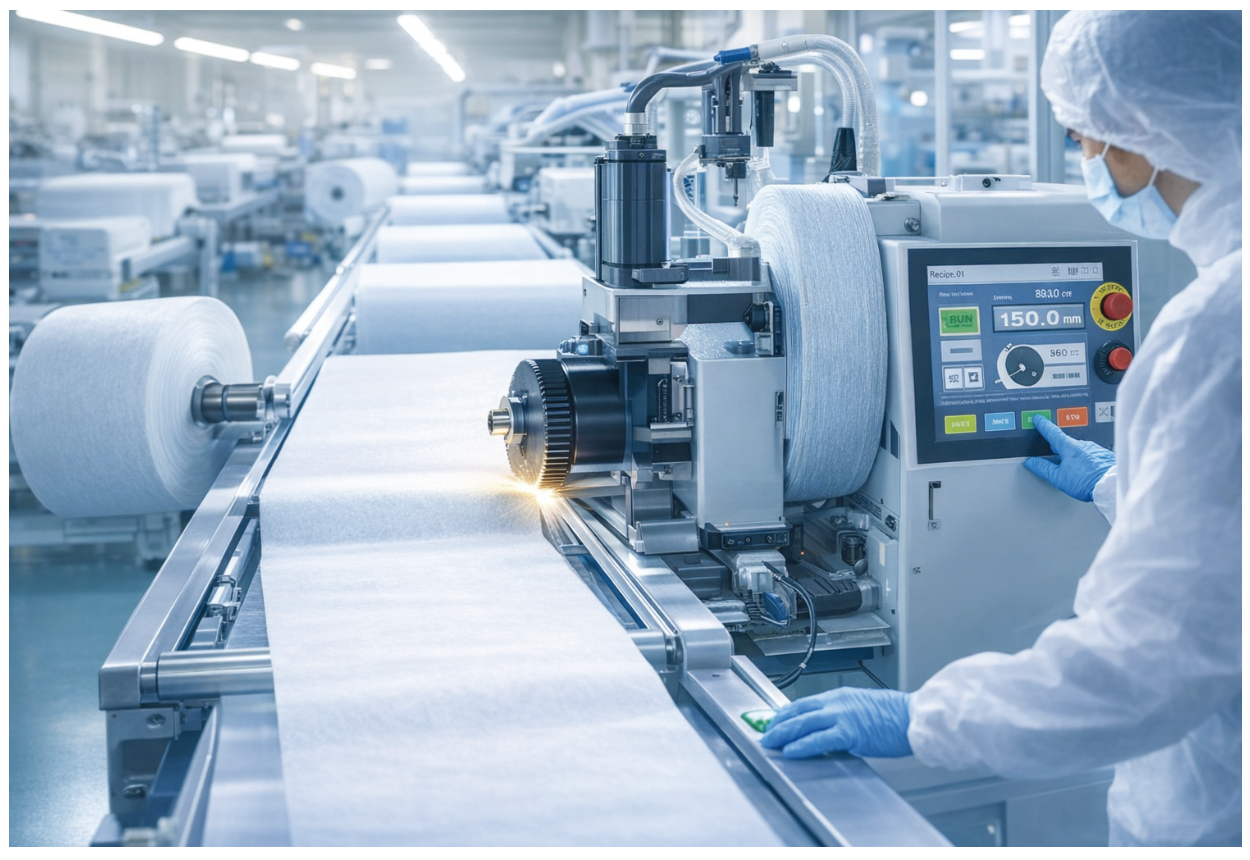

▲ 회전식 칼날 절단 시스템은 다양한 섬유 구조와 공정 조건에서도 안정적인 절단 품질을 유지하도록 설계된다.
의료용 섬유 생산 효율 향상
정밀한 치수 공차를 유지하면서도 생산량을 유연하게 조절해야 하는 의료용 섬유 제조 환경에서 회전식 칼날 절단 시스템은 고속 연속 생산에 요구되는 정밀도와 제어 성능을 동시에 제공한다. 서보 구동 방식과 동기화된 웹 트래킹, 프로그래밍 가능한 모션 프로파일을 기반으로 반복 정밀도가 높은 절단 사이클을 구현함으 로써, 대량 생산과 복잡한 제품 구성에서도 균일한 품질을 유지할수 있다.
주요 성능 향상 효과는 다음과 같다.
• ±0.1mm 이내의 일관된 절단 길이 정확도: 엄격한 치수 공차가 요구되는 멸균 제품에서 치수 신뢰성을 확보해, 제품 적합성·기 능·규제 승인 리스크를 최소화한다.
• 정밀 절단 공차 기반의 수율 향상: 고속 절삭 중 선단·후단 정밀도를 안정적으로 제어해 재료 낭비를 줄이고, 불량 발생률을 효과 적으로 낮춘다.
• 동적 길이 조정이 가능한 유연한 생산 운용: 단일 생산 공정 내에서 설비 정지 없이 다양한 절단 길이와 프로파일을 적용할 수 있어, 배치 맞춤 생산과 실시간 생산 조건 변경에 대응한다.
• 린(Lean) 제조를 지원하는 자동화 친화적 설계: 레시피 기반 제어를 통해 수동 개입을 최소화하고, 전환 시간을 단축해 유휴 시간을 줄인다.
자료제공: IIS(www.iis-servo.com)
