전동기 수명을 좌우하는 가장 작은 부품 ‘베어링’의 기본 원리와 역할
전동기 시스템을 이야기할 때 중요한 것은 고장 여부가 아니라, 언제 고장이 발생하느냐다. 실제로 전동기 고장의 주요 원인 가운데 하나로 베어링이 지목된다. 고주파·고조파는 고정자와 회전자 코어에 불균형한 상 전압과 전류를 유발하며, 여기에 열적 스트레 스까지 더해지면 시간이 지남에 따라 베어링 내부의 윤활제가 이러한 가혹한 조건을 견디지 못하고 성능이 저하된다.
그 결과 베어링 손상이 발생하고, 이는 곧 전동기 고장으로 이어진다. 이러한 문제를 최소화하고 전동기의 수명을 최적화하기 위해서는, 모터를 선정하는 단계에서부터 베어링의 사양과 특성을 정확히 이해하는 것이 중요하다. 베어링 선택은 단순한 부품 선택을 넘어, 모터 전체의 신뢰성과 수명에 직결되는 핵심 요소이기 때문이다.
베어링을 구성하는 핵심 요소
• Rolling Elements(전동체): 베어링 구조에서 전동체는 하중을 직접 지지하며 회전을 가능하게 하는 핵심 부품으로, 일반적으로 볼(ball)이나 원통형 롤러(cylinder) 형태로 구성된다. 전동체는 플라스틱이나 세라믹 소재로도 제작될 수있지만, 대부분의 산업용 베어링에서는 고순도 크롬 합금강이 사용된다.
• Race(레이스): 베어링의 내륜(inner race)과 외륜(outerrace)은 주로 고순도 크롬 합금강으로 제작되며, 레이스웨 이(raceway)는 베어링의 배치 방향에 따라 방사 방향 또는축 방향의 하중을 전달하는 역할을 한다. 전동기 애플리케이 션에서는 내륜이 축과 함께 회전하고 외륜은 고정된 상태를 유지하는 것이 일반적이며, 회전자는 축과 결합돼 동일한 속도로 회전한다.
• Cage(케이지): 케이지는 전동체 간의 간격을 일정하게 유지해 서로 충돌하는 것을 방지하면서도, 전동체가 자유롭게 회전할 수 있도록 돕는 부품이다. 케이지는 주로 강재, 황동, 또는 폴리머 소재로 제작된다.

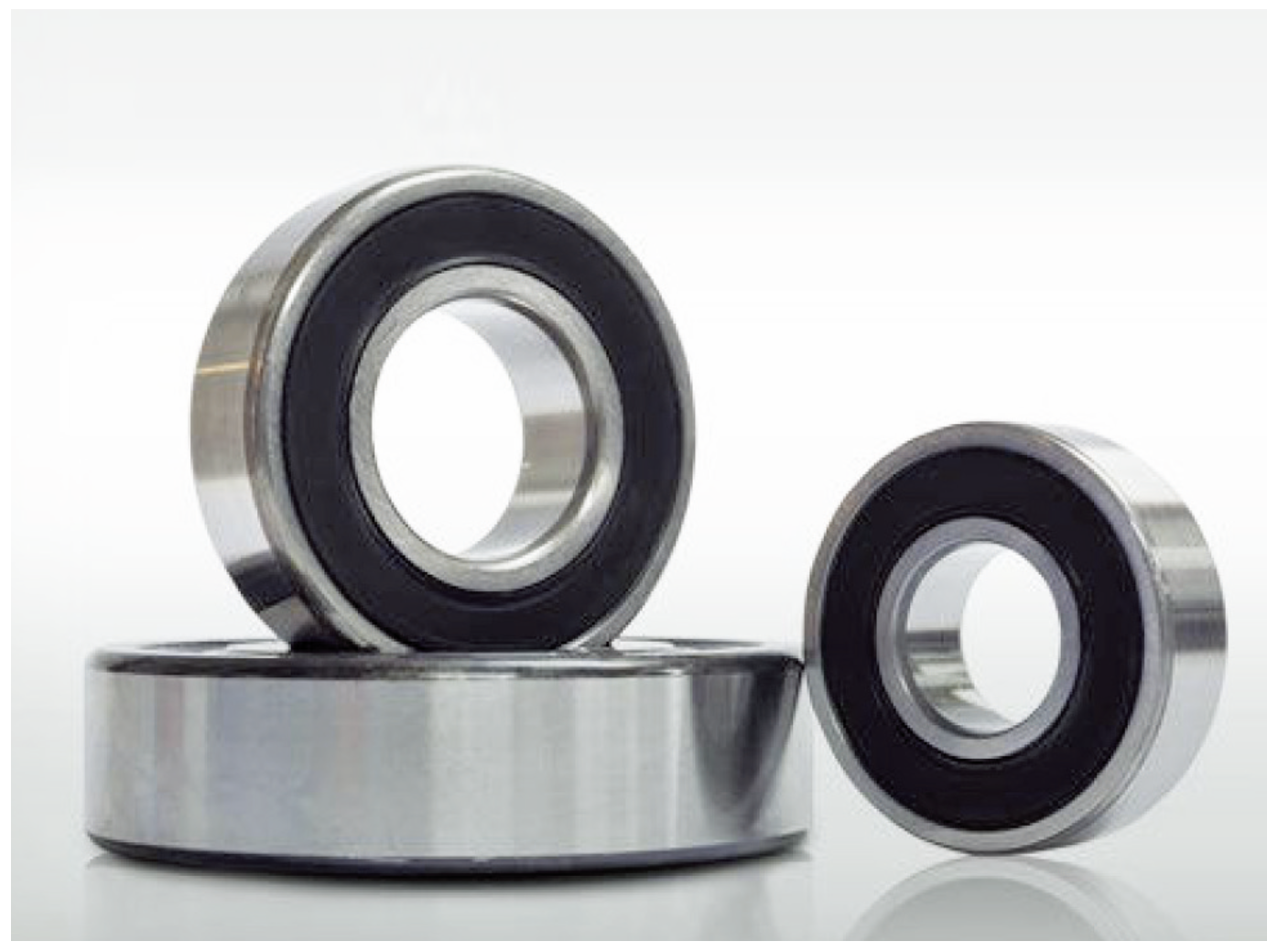

• Shield / Seal(실드·실): 실드와 실은 외부 이물질의 유입을 차단하고 내부 윤활 그리스를 유지하는 역할을 한다. 실드는 일반적으로 금속 판으로 구성되며, 실은 니트릴(BUNA-N, NBR) 또는 불소계(FKM) 고무 소재가 주로 사용된다.
베어링의 구조와 구성은 적용되는 애플리케이션 환경에 따라 달라진다. 예를 들어 실드·실 구조의 목적은 윤활 그리스를 유지하고 외부 이물질을 차단하는데 있지만, 그에 따른 부작 용으로 베어링 손실이 증가하게 된다. 전동기 애플리케이션에 서는 이러한 손실 증가가 실의 열화와 파손 가능성을 높이는 요인이 될 수 있다. 반면, 물 분사 환경에 대응해야 하는 IP55 등급과 같은 밀폐 환경에서는 외부 실이 없는 경우 밀폐형 베어링 사용이 필수 적이다. 이 경우 설계 엔지니어는 베어링 손실로 인한 전동기 효율 저하를 감수하면서도, 환경 보호 요구사항을 충족하는 방향으로 설계를 진행할 수밖에 없다.
L10 및 L10g 수명 지표의 이해
전동기 제조 현장에서 베어링과 관련해 가장 많이 제기되는 질문 가운데 하나는 바로 L10 수명이다. L10 수명은 정의상 동일한 조건에서 운전할 경우, 전체 베어링 가운데 10%가 금속 피로로 인해 고장에 도달하는 시점, 즉 90%의 신뢰도를 확보할 수 있는 운전 시간을 의미한다.
이는 베어링의 물리적 수명을 나타내는 대표적인 지표로, 유지보수 주기와 운전 신뢰성을 판단하는 데 중요한 기준으로 활용된다. 특히 베어링 고장 으로 인한 비계획 다운타임은 매출 손실과 추가적인 유지보수 비용으로 직결되기 때문에, L10 수명은 전동기 설계와 운용에서 의미 있는 참고 지표가 된다.
한편 L10g 수명은 윤활 그리스의 수명을 평가하기 위한 지표 로, 그리스 윤활 메커니즘의 복잡성을 고려해 경험적 모델을 기반으로 산출된다. L10g 수명은 특히 온도의 영향을 크게 받으며, 고온 환경에서는 그리스 열화가 빠르게 진행된다. 전동기 애플리케이션에서는 세라믹 볼과 강재 레이스를 조합한 하이브리드 베어링이 일반 강재 베어링에 비해 발열이 적어, 결과적으로 L10g 수명이 약 두 배 수준까지 향상되는 효과를 기대할 수 있다.
대형 전동기(대략 100~500마력 이상)에서는 사전 충전형 그리스 베어링을 사용하지 않는 경우가 많아, 정기적인 재윤활이 유지보수의 일부로 포함된다. 이 때문에 이러한 영역에서는 윤활 그리스보다는 베어링 자체의 기계적 피로 수명인 L10 수명이 더 중요한 평가 기준으로 작용한다.
반면, Infinitum과 같은 소형 전동기에서는 사전 충전형 그리스 베어링이 주로 사용되기 때문에, 유지보수 관점에서 L10g 그리스 수명이 핵심적인 판단 기준이 된다. 실제로 이러한 조건에서는 베어링 금속 부품보다 윤활 그리스가 먼저 열화되는 경우가 일반적이다. 다만 이러한 수명 지표 역시 적용 조건에 대한 맥락 없이 단독으로 해석할 경우 그 의미는 제한적일 수 있다. L10과 L10g 수명은 평가에 사용된 전동기의 회전 속도와 설치 방향을 비롯한 운전 조건에 크게 영향을 받기 때문이다.
따라서 서로 다른 제조사의 L10 또는 L10g 수명 값을 비교할 때는, 동일한 운전 환경과 조건에서 산출된 수치인지 반드시 확인할 필요가 있다. 이러한 전제 조건이 맞지 않을 경우, 수명 지표만으로는 실제 성능을 정확하게 판단하기 어렵다.
소재 선택이 좌우하는 베어링 수명
부품의 물리적 수명은 사용되는 소재 선택에 따라 크게 달라진다. 별도의 사양이 명시되지 않는 한, 전동기에는 일반적으로 볼과 레이스 모두 강재로 구성된 스틸 베어링이 사용된다. 이는 비용과 범용성 측면에서 가장 일반적인 선택지다.
한편, 강재 레이스와 세라믹 볼을 조합한 하이브리드 베어링은 다양한 전동기 애플리케이션에서 성능과 비용 간의 균형을 제공하는 대안으로 활용된다. 특히 고온, 고속 회전, 또는 강한 전류가 발생하는 미션 크리티컬 환경, 예를 들어 데이터 센터와 같은 애플리케이션에서는 하이브리드 베어링이 선호 되는 경향이 있다.
일부 전동기 제조사는 하이브리드 6200 시리즈 베어링 또는 이에 상응하는 규격을 적용하고 있다. 제조사에 따라 베어링 코드에 포함되는 정보의 범위에는 차이가 있지만, 6200 시리즈 자체의 기본 사양은 업계 전반에서 일관되게 유지된다.
세라믹 볼(대표적으로 질화규소, Silicon Nitride)은 강재 볼에 비해 전기적 절연 특성이 우수해, 특정 조건에서는 보다 적합한 선택이 될 수 있다. 다만 하이브리드 베어링은 일반 스틸 베어링 대비 가격이 약 3~5배 수준으로 높다. 이는 리스크를 최소화하고 추가적인 안전 여유를 확보하는 데 기여하지만, 동시에 비용 부담을 수반한다는 점을 고려해야 한다.
반대로 충격이나 순간적인 하중이 반복적으로 발생하는 애플 리케이션, 예를 들어 강한 충격이 수반되는 구동 환경에서는 세라믹 볼이 상대적으로 취성에 취약해 적합하지 않을 수 있다.
자료제공: Infinitum(www.goinfinitum.com)
