산업 자동화의 심장부! 산업용 제어 패널, 그 구조와 핵심 구성 요소
산업용 제어 패널은 현대 산업 생산 시스템에서 핵심적인 위치를 차지한다. 단순히 설비를 제어하는 장치를 넘어, 전기적 에너지가 기계적 동작으로 변환되고 자동화 로직이 실행되는 산업 설비의 ‘중추’라 할 수 있다. 외형만 보면 전선과 표시등이 빼곡한 금속 상자에 불과해 보이지만, 엔지니어링 관점에서 제어 패널은 안전성·신뢰성·효율성을 체계적으로 관리하기 위해 설계된 고도로 구조화된 시스템이다. 제어 패널을 제대로 이해하기 위해서는 단순한 부품 나열을 넘어, 전력 분배·보호·논리 제어·구동 계층 간의 기능적 연계 구조를 파악하는 것이 중요하다. 이 기사에서는 산업용 제어 패널을 구성하는 핵심 요소와 각 부품의 역할, 그리고 선택 시고려해야 할 기준을 정리한다.

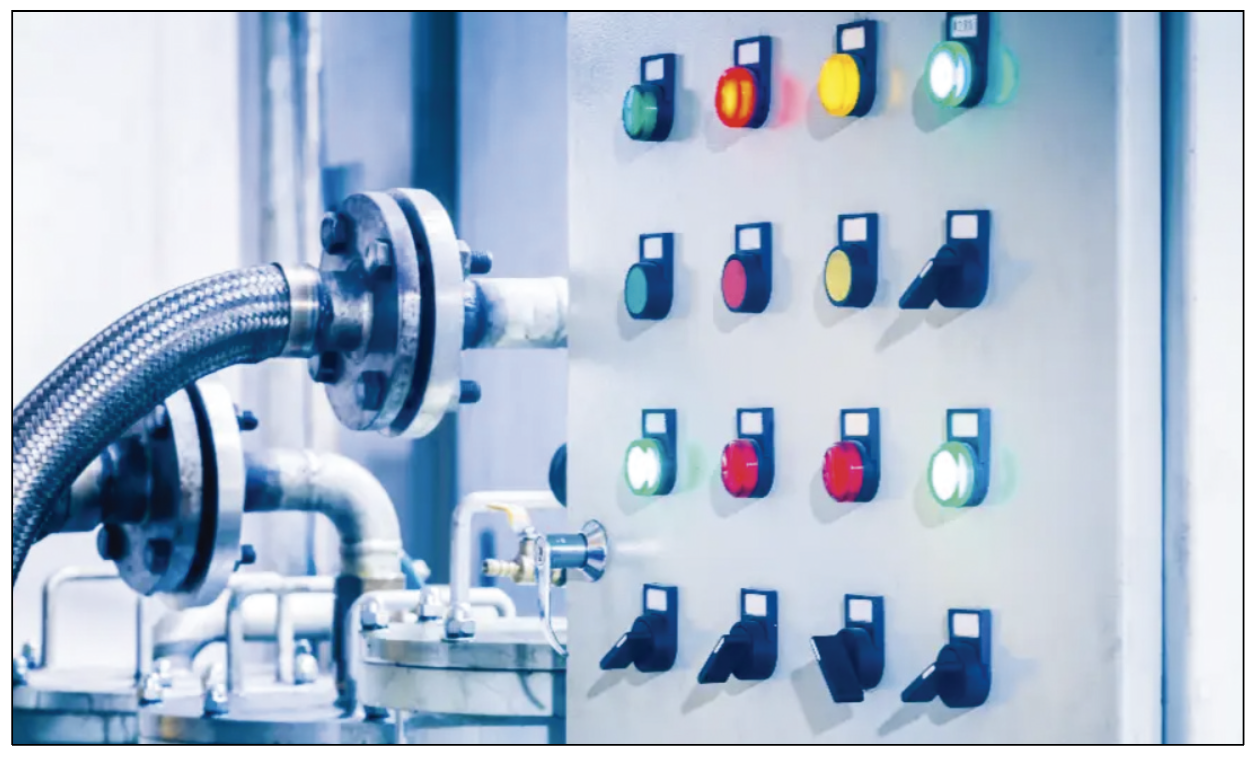

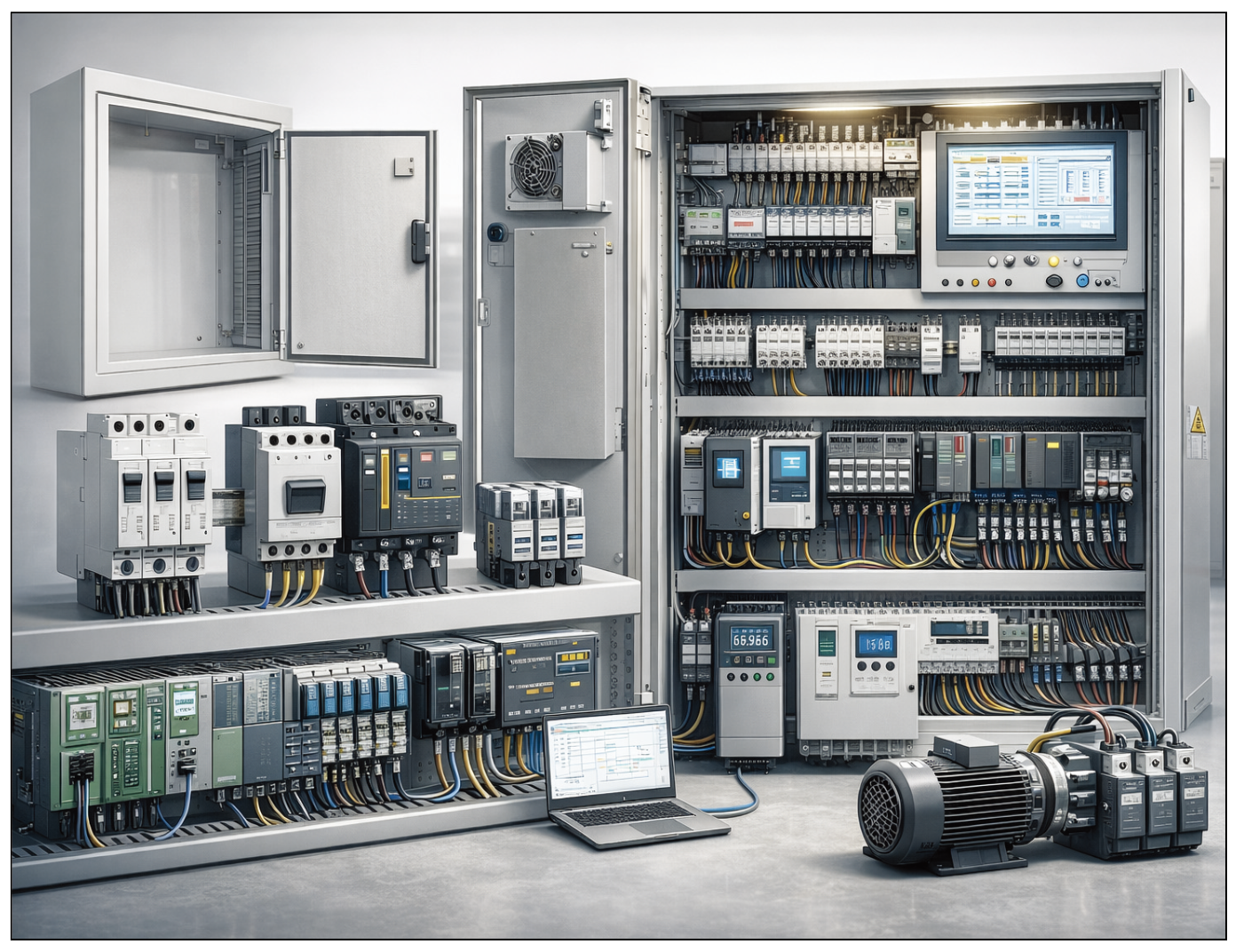

▲ 산업용 제어 패널 내부에는 전력 유입·분배 계층부터 논리 제어, 모터 구동 계층까지 자동화 시스템의 핵심 구성 요소가 집약돼 있다.
산업용 제어 패널이란?
산업용 제어 패널은 산업 현장에서 사용되는 각종 기계와 공정의 동작을 측정·제어·조절하는 전기 및 전자 부품의 집합체다. 생물학적으로 비유하자면, 제어 패널은 설비의 ‘두뇌’이자 ‘중추신경계’에 해당한다. 센서로부터 정보를 받아 이를 처리하고, 그 결과를 액추에이터와 모터에 전달해 실제 동작을 만들어낸다. 모든 제어 패널의 기본 동작 구조는 다음의 3단계로 요약 된다.
1. 입력(Input): 센서, 스위치, 푸시버튼 등 현장 장치로부터 신호를 수집
2. 논리(Logic): PLC가 프로그램된 로직에 따라 신호를 해석하고 판단
3. 출력(Output): 릴레이, 접촉기, 모터 드라이브 등을 통해 기계 동작 실행

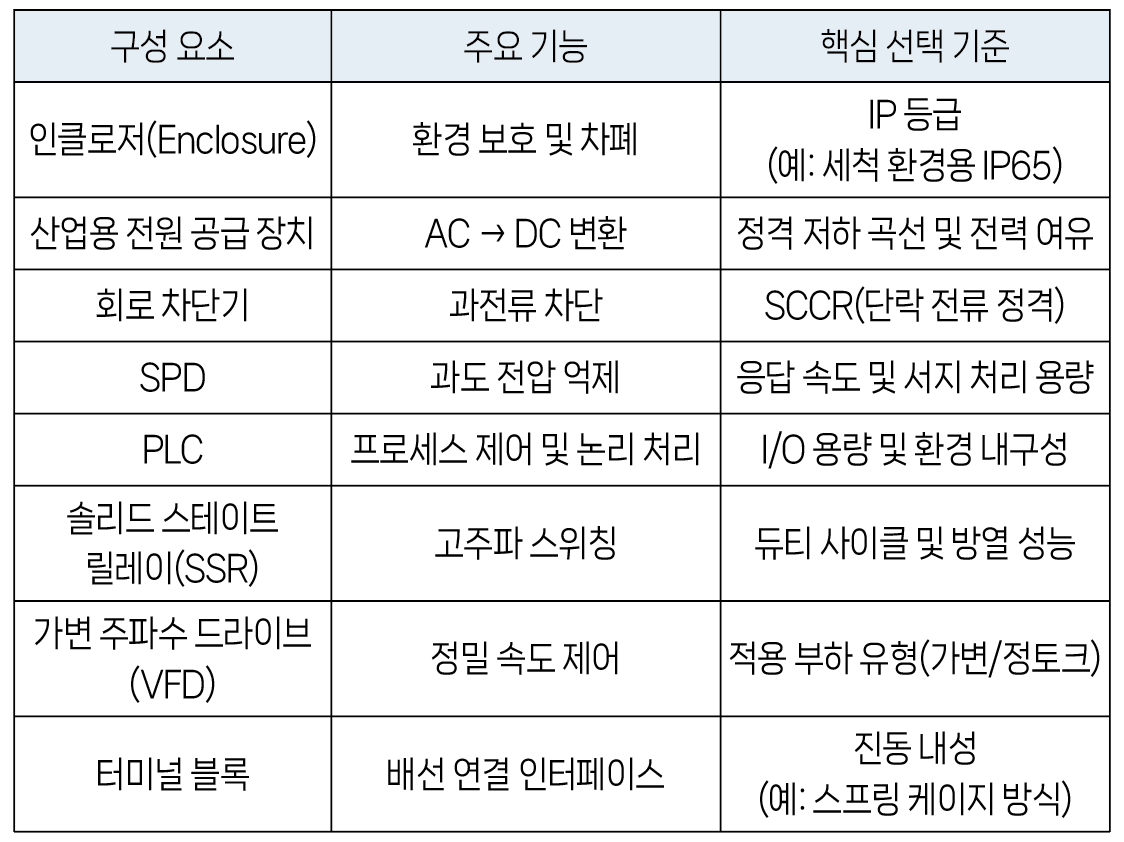

<표1> 산업용 제어 패널의 주요 구성 요소

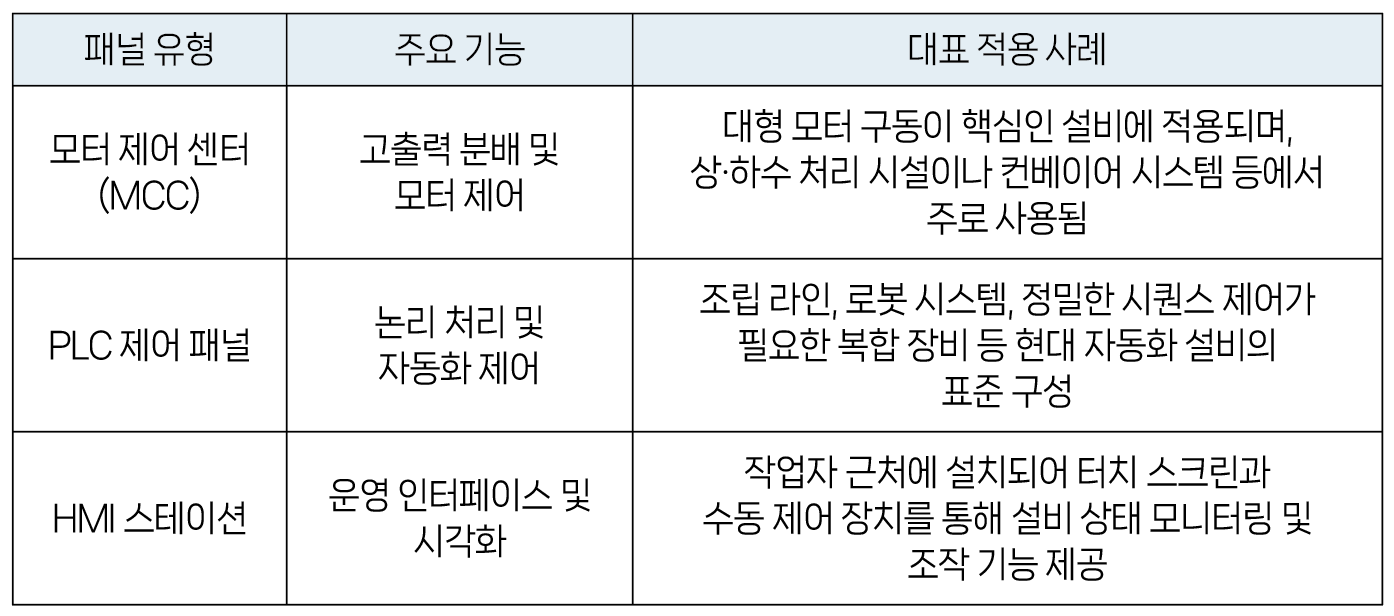

<표2> 산업용 제어 패널의 유형 및 기능
구조적 기초: 인클로저와 후면 패널
전자 부품을 다루기 전에 먼저 고려해야 할 요소는 물리적 환경이다. 제어 패널 인클로저(Enclosure, 외함)는 내부 부품을 먼지, 습기, 오일, 화학물질 등으로부터 보호하는 역할을 하며, 이는 단순한 선택이 아닌 위험 관리의 핵심 요소다.
IEC 60529 표준에 따른 IP 등급은 인클로저의 보호 수준을 정의 한다. 일반적인 실내 환경에서는 IP54가 사용되며, 분진이나 물분사가 예상되는 환경에서는 IP65 또는 IP66 등급이 요구된다. 특히 식품·화학·해양 환경에서는 스테인리스강 인클로저가이 사실상 업계 표준으로 자리 잡고 있다.

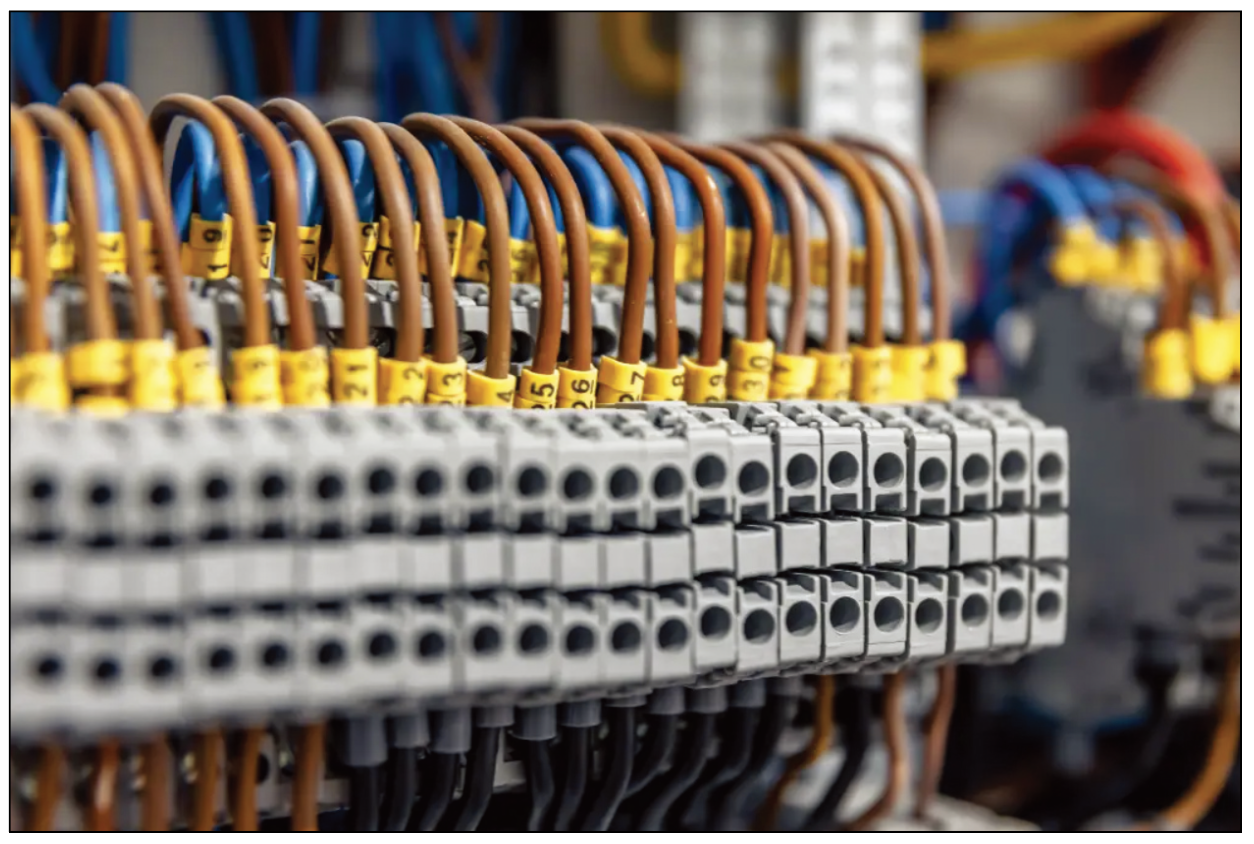

인클로저 내부에는 후면 패널과 DIN 레일을 중심으로 구조가 형성된다. 후면 패널은 각 구성 요소를 지지하는 골격 역할을 하며, DIN 레일은 차단기, 단자대, 전원 공급 장치 등을 모듈식으로 장착할 수 있도록 한다. 유지보수와 확장을 고려해 전체 공간의 20~30%는 여유 공간으로 확보하는 것이 바람직하다.
전력 유입 및 분배: 차단스위치, 분배 블록
제어 패널에는 보통 230V 또는 480V AC 전원이 유입되지만, 제어 로직과 전자 장치는 훨씬 낮은 전압을 필요로 한다. 이 역할을 담당하는 것이 전력 분배 계층이다.
• 메인 차단 스위치: 메인 차단 스위치는 외부 전원과 패널을 물리적으로 분리하는 안전 장치다. 유지보수 작업 시 안전을 확보하는 것이 가장 중요한 목적이며, 대부분 도어 인터록 기능을 갖춘다.
• 전력 분배 블록: 차단기를 통과한 전력은 분배 블록을 통해 여러 분기 회로로 나뉘어 공급된다. 이를 통해 모터 컨트롤러, 전원 공급 장치, 보조 회로가 독립적으로 전력을 사용할 수 있다.
전력 변환 및 공급: 변압기, 전원공급장치
• 변압기: 고전압 AC를 120V AC 등 제어용 전압으로 낮추는 장치다. DC 기반 시스템이 증가하면서 사용 빈도는 줄었지만, AC 접촉기나 서비스 콘센트 구동에는 여전히 필수적이다.
• 산업용 전원 공급 장치: 현대 자동화 시스템에서 핵심 전원은 24VDC다. 산업용 전원 공급 장치는 외부에서 유입되는 교류(AC) 전원을 안정적인 직류(DC) 전압으로 변환해 PLC, 현장 센서, HMI 등 제어 시스템의 핵심 구성 요소에 전원을 공급한다. 이 과정에서 출력 안정성이 확보되지 않으면 전압 변동이 시스템 전반으로 확산되며 로직 오류 등과 같은 문제가 발생할 수 있다.
따라서 전원 공급 장치 선정 시에는 단순한 정격 전압 충족 여부를 넘어 실제 운전 조건을 고려한 설계 기준이 필요하다. 일반 적으로 정격 출력 대비 20~30%의 전력 여유 용량을 확보해 과도한 열 발생을 억제하고 장기적인 신뢰성을 확보하는 것이 바람직하다. 또한 인클로저 내부와 같이 고온 환경에서의 출력 저하 특성을 고려해 제조사가 제시하는 정격 저하(Derating) 곡선을 확인해야 한다. 아울러 산업 현장의 전력망 변동에 대응할수 있도록 넓은 입력 전압 범위를 지원하는 전원 공급 장치를 선택하는 것이 안정적인 시스템 운용의 핵심 요소다.
회로 보호 장치: 차단기, 퓨즈, SPD
모든 전기 시스템에는 예기치 않은 고장이 발생할 가능성이 존재 한다. 단락이나 과부하와 같은 전기적 이상은 설비 손상에 그치지 않고 화재로 이어질 수 있으며, 이러한 위험으로부터 시스템을 보호하는 최후의 안전 장치가 바로 회로 보호 장치다. 제어 패널의 신뢰성은 각종 회로 부품과 전기 장치가 보험 장치(safety insurance) 역할을 수행할 수 있도록 설계되는 데서 출발한다.
• 회로 차단기(MCB·MCCB): 회로 차단기는 이상 전류가 감지될 경우 자동으로 전류 흐름을 차단하고, 문제 해결 후 재투입이 가능한 보호 장치다. 적용 전류 용량과 보호 범위에 따라 소형 차단기(MCB)와 몰드 케이스 차단기(MCCB)로 구분된다. 소형 회로 차단기(MCB)는 전원 공급 장치나 특정 제어 회로와 같이 비교적 전류가 낮은 분기 회로 보호에 주로 사용된다. 반면, 몰드 케이스 회로 차단기 (MCCB)는 대전류를 취급할 수 있도록 설계된 장치 로, 메인 배전 계통에서 발생할 수 있는 대규모 단락 에너지를 차단하는 역할을 한다. 설비 규모가 커질수록 MCCB의 중요성은 더욱 커진다.
• 퓨즈(Fuse): 퓨즈는 고장 발생 시 소손되어 회로를 개방하는 소모성 보호 장치라는 점에서 차단기와 구별된다. 고장 이후 교체가 필요하다는 단점이 있지 만, 전류 이상에 대한 반응 속도는 차단기보다 훨씬 빠르다. 이러한 특성으로 인해 퓨즈는 가변 주파수 드라이브(VFD)와 같이 에너지 급증에 민감한 전자 장치를 보호하는 데 특히 효과적이다. 전압 또는 전류 스파이크가 발생할 경우, 기계식 차단기가 동작하기 전에 이미 장치가 손상될 수 있기 때문에, 빠른 차단 특성을 가진 퓨즈가 중요한 보호 수단이 된다.
• 서지 보호 장치(SPD): 전류 보호에는 차단기가 사용되지만, 제어 패널에서는 과도 전압(transient voltage)에 대한 대응 역시 중요하다. 이러한 순간적인 전압 스파이크로부터 회로를 보호하는 장치가 서지 보호 장치(SPD)다. 오늘날의 제어 패널은 PLC와 HMI 등 마이크로프로세서 기반 장치를 중심으로 구성되며, 이들은 24V DC와 같은 민감한 논리 전압에서 동작한다. 이로 인해 전력망의 낙뢰나 인근 설비 기동 시 발생하는 전압 이상만으로도 논리 회로가 손상될 수 있다.이러한 환경에서 SPD는 선택 사항이 아 니라 필수 요소다. 데이터 무결성과 시스템 가용성이 중요한 현대 제조 현장에서, 서지 보호 장치는 전력 이상으로 인한 하드웨어 손상을 예방하는 핵심적인 보호 수단으로 자리 잡고 있다.

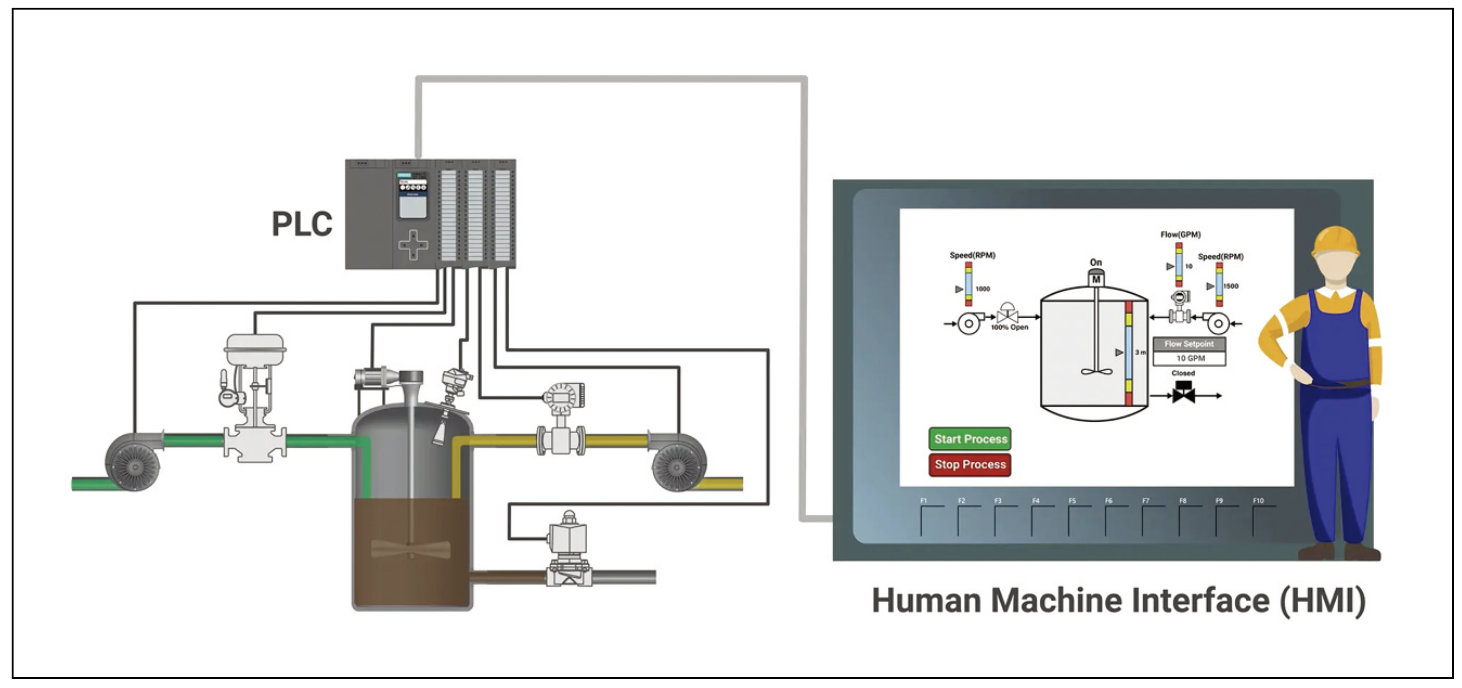

논리 제어 및 인터페이스: PLC, HMI, 릴레이
산업 자동화 시스템에서 논리 제어 계층은 설비의 동작을 판단하고 실행 여부를 결정하는 핵심 영역이다. 이 계층의 중심에는 PLC를 비롯해 HMI, 그리고 신호 중계 역할을 담당하는 릴레이가 위치한다.
• PLC: 프로그래머블 로직 컨트롤러(PLC)는 산업 자동화 분야에서 가장 널리 사용되는 논리 처리 장치로, 설비 제어를 위한 핵심 프로세서 역할을 수행한다. 복잡한 명령어 처리, 타이밍 및 카운팅 제어, 다양한 통신 프로토콜을 실시간으로 실행할 수 있는 산업용 컴퓨터다. 일반적인 PC와 달리 PLC 는 진동, 전기적 노이즈, 극한 온도 등 가혹한 산업 환경에서도 안정적으로 동작하도록 설계되었으며, 실시간 제어 특성을 기반으로 설비 상태를 지속 적으로 관리한다.
• HMI: PLC가 시스템의 ‘보이지 않는 두뇌’라면, HMI는 작업자에게 드러나는 ‘얼굴’에 해당한다. HMI는 디지털 터치스크린을 통해 설비 상태와 생산 정보를 시각적으로 제공하고, 운전 조건과 주요 파라미터를 실시간으로 조작할 수 있도록 한다. 이를 통해 작업자는 설비의 이상 여부를 직관적 으로 파악하고 공정 상황에 즉각 대응할 수 있으며, HMI는 작업자와 자동화 로직을 연결하는 핵심적인 통신 인터페이스 역할을 수행한다. 또한 상위 SCADA 시스템과 연동돼 설비 관리와 운영 데이터 시각화의 중심 요소로 활용되는 경우가 많다.
• 범용 릴레이: 릴레이의 역할은 상대적으로 단순하지만, 제어 시스템에서 차지하는 중요성은 결코 작지 않다. 릴레이는 저전압 제어 신호와 고전압 부하 회로를 분리하고, 두 계층을 안전하게 연결하는 신호 중계 (interposing) 장치다. 예를 들어 PLC는 24V DC의 저전력 신호 만을 출력할 수 있지만, 실제로 구동해야 할 장치는 120V AC 팬이나 히터일 수 있다. 이때 릴레이는 저전압 제어 신호를 이용해 고전압 회로를 스위칭함으로써, PLC가 직접 고에너지를 처리하지 않도록 보호하는 역할을 한다.

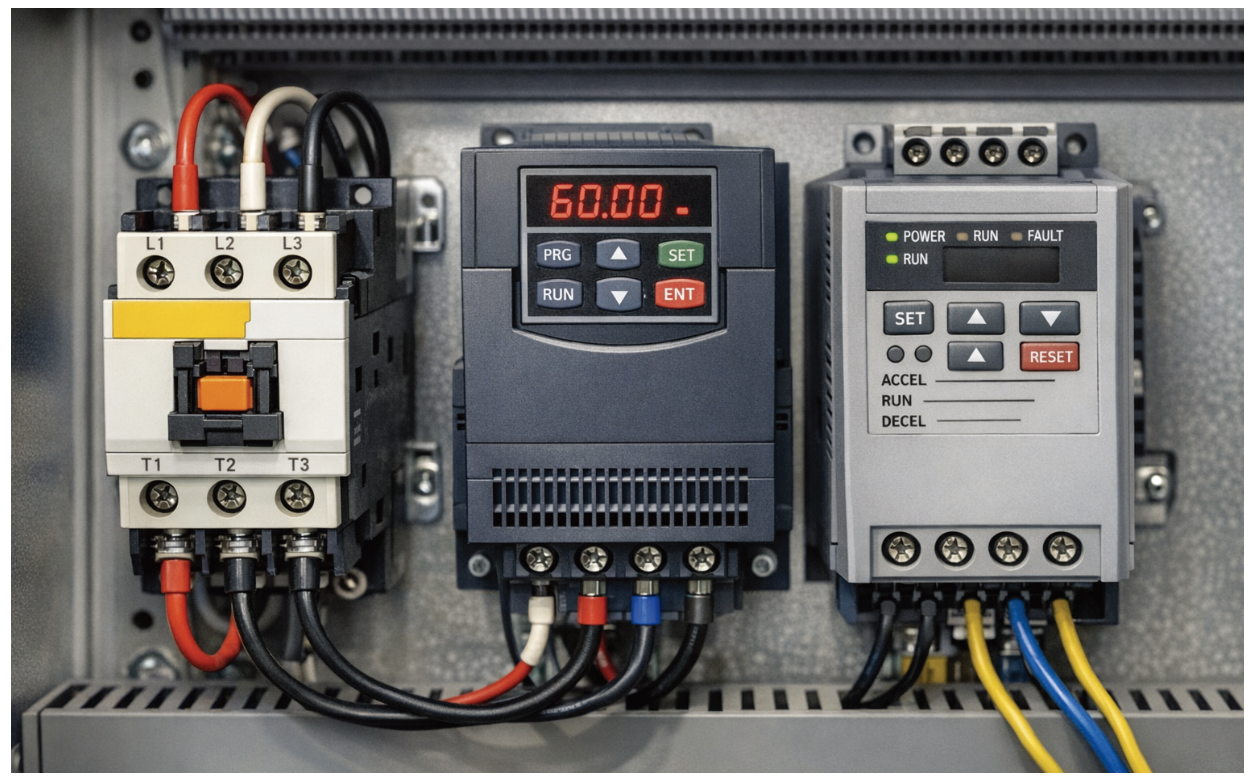

모터 제어 장치: 접촉기, VFD, 소프트 스타터
논리 제어 시스템이 설비의 동작을 판단하고 명령을 생성한다면, 실제 물리적 작업을 수행하는 것은 모터 제어 장치와 모터 드라이 브다. 이들은 전기 모터를 구동하는 데 필요한 대전류 부하를 처리하며, 자동화 시스템에서 ‘힘’을 담당하는 계층이라 할 수 있다.
• 접촉기(Contactors): 접촉기는 모터의 높은 돌입 전류를 처리하기 위해 설계된 고하중 릴레이다. 구조적으로는 단순한 ON/ OFF 제어 방식을 기반으로 하며, 모터는 기동 또는 정지 상태중 하나로만 운전된다. 이러한 직입 기동 방식은 구조가 간단하고 비용이 낮다는 장점이 있어, 잦은 기동이 필요 없고 일정한 속도로 운전되는 모터에 가장 경제적인 선택지로 활용된다.
• VFD: 가변 주파수 드라이브(VFD)는 전원 주파수를 제어함으로써 모터의 속도와 토크를 정밀하게 조절하는 장치다. 제품 계량 과정에서 속도를 줄여야 하는 컨베이어 시스템과 같이, 공정 중속도 변화와 정밀 제어가 요구되는 애플리케이션에서는 필수적 인 구성 요소로 자리 잡고 있다. 또한 VFD는 모터가 항상 최대 출력으로 운전될 필요가 없는 구간에서는 회전 속도를 낮춰 운전할 수 있기 때문에 에너지 효율 측면에서도 큰 이점을 제공한 다. 이로 인해 최근에는 생산성 향상과 에너지 절감을 동시에 달성할 수 있는 대표적인 모터 제어 솔루션으로 평가받고 있다.
• 소프트 스타터: 소프트 스타터(Soft Starters)는 모터 기동 시 발생하는 기계적 충격을 완화하기 위해 개발된 장치다. 기동 초기 단계에서 전압과 전류를 점진적으로 인가함으로써 모터의 급격한 가속을 억제하고, 이로 인해 발생할 수 있는 벨트 파손이나 기어 마모를 방지한다. 이러한 특성은 설비의 기계적 수명을 연장하는 데 직접적인 기여를 한다.
자료제공: OMCH(www.omch.com)
