모션 제어 시스템의 핵심 ‘엔코더’는 어떻게 움직임을 신호로 바꾸는가
▲ 엔코더는 로봇, 자동화 설비, 패키징 라인 등 다양한 산업 현장에서 모션 제어를 위한 핵심 피드백 센서로 활용된다.
엔코더는 회전이나 직선과 같은 물리적 움직임을 전기 신호로 변환해, 카운터나 PLC 등 모션 제어 시스템의 제어 장치가 이를 인식할 수 있도록 하는 핵심 센서다. 엔코더가 생성하는 피드백 신호를 통해 제어 시스템은 위치, 이동 거리(카운트), 속도, 방향 등의 정보를 정확하게 파악할 수 있으며, 이러한 정보는 다시 특정 동작을 수행하기 위한 제어 명령으로 활용 된다. 즉, 엔코더는 실제 기계의 움직임과 제어 시스템을 연결 하는 핵심적인 피드백 장치라 할 수 있다.

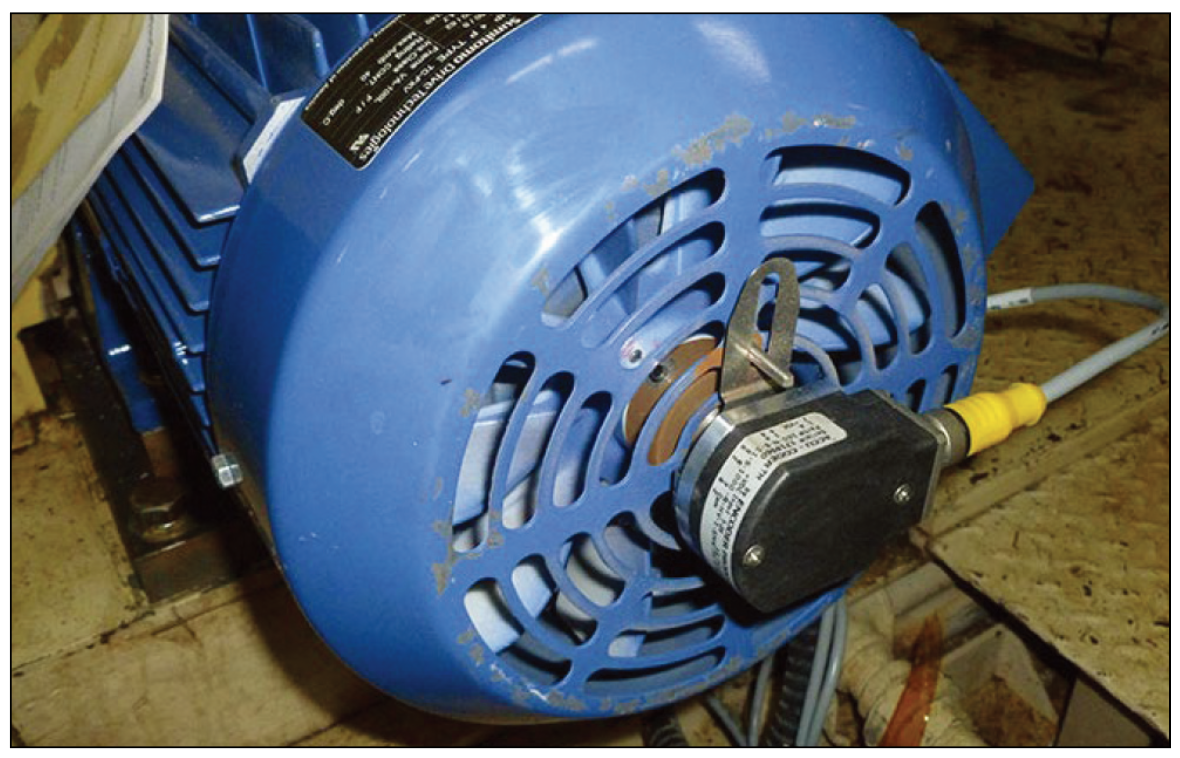

▲ 모터 축에 직접 결합된 중공 보어 엔코더 모습. 엔코더는 회전 정보를 전기 신호로 변환해 제어 시스템에 전달함으로써 위치와 속도 제어를 지원한다.
산업 현장에서의 엔코더 적용 사례
엔코더가 적용되는 모든 산업 현장에서 기본적인 동작 과정은 동일하다. 엔코더가 움직임에 따라 카운트를 생성하고, 이신호가 컨트롤러로 전달되면 컨트롤러는 해당 정보를 기반으로 기계에 특정 동작을 수행하도록 명령을 내린다.
• Cut-to-Length(정해진 길이 절단 공정): 절단 길이를 정확히 제어해야 하는 컷 투 렝스(cut-to-length) 공정에서는 측정 휠이 장착된 엔코더가 소재의 이송 길이를 실시간으로 감지해, 제어 장치가 정확한 시점에 절단 동작을 수행하도록 한다.
• 정밀 위치 제어(천문·중장비): 천문대에서는 엔코더가 가동식 미러의 위치 정보를 액추에이터에 전달해 정밀한 위치 제어를 가능하게 하며, 철도 차량을 들어 올리는 리프팅 잭시스템에서는 엔코더가 정밀한 모션 피드백을 제공함으로써 여러 잭이 동시에 균일하게 상승하도록 제어한다.
• 라벨링·인쇄 공정: 정밀 서보 라벨링 시스템에서는 엔코더 신호가 PLC로 전달돼 병이나 용기의 회전 타이밍과 속도를 제어하며, 인쇄 공정에서는 엔코더로부터 받은 위치 피드백을 기반으로 특정 위치에 정확하게 인쇄가 이루어지도록 프린트 헤드를 작동시킨다.
• 물류·승강 시스템: 대형 크레인 시스템의 경우, 모터 샤프트에 장착된 엔코더가 위치 정보를 제공함으로써 하중을 들어 올리거나 내려놓는 정확한 시점을 판단하게 된다. 엘리베이터 시스템에서는 엔코더가 승강기가 정확한 층과 위치에 도달했는지를 컨트롤러에 전달해, 문이 바닥과 수평을 이루는 위치에서 열리도록 한다.
• 자동화 조립·로봇: 자동화 조립 라인에서도 엔코더는 로봇에 필수적인 모션 피드백을 제공한다. 예를 들어 자동차 조립 라인에서는 엔코더를 통해 로봇 용접 암이 정확한 위치에서 용접 작업을 수행할 수 있도록 필요한 위치 정보를 실시간 으로 전달한다.
움직임을 전기 신호로 변환하는 과정
엔코더는 움직임을 신호로 변환하기 위해 다양한 기술 방식을 활용한다. 대표적으로 기계식, 자기식, 저항식, 광학식 방식이 있으며, 이 가운데 산업 현장에서 가장 널리 사용되는 방식은 광학식 엔코더다. 광학식 엔코더는 빛의 차단 여부를 감지해 피드백 신호를 생성하는 구조로, 그 기본 원리는 <그림1> 에 나타나 있다.

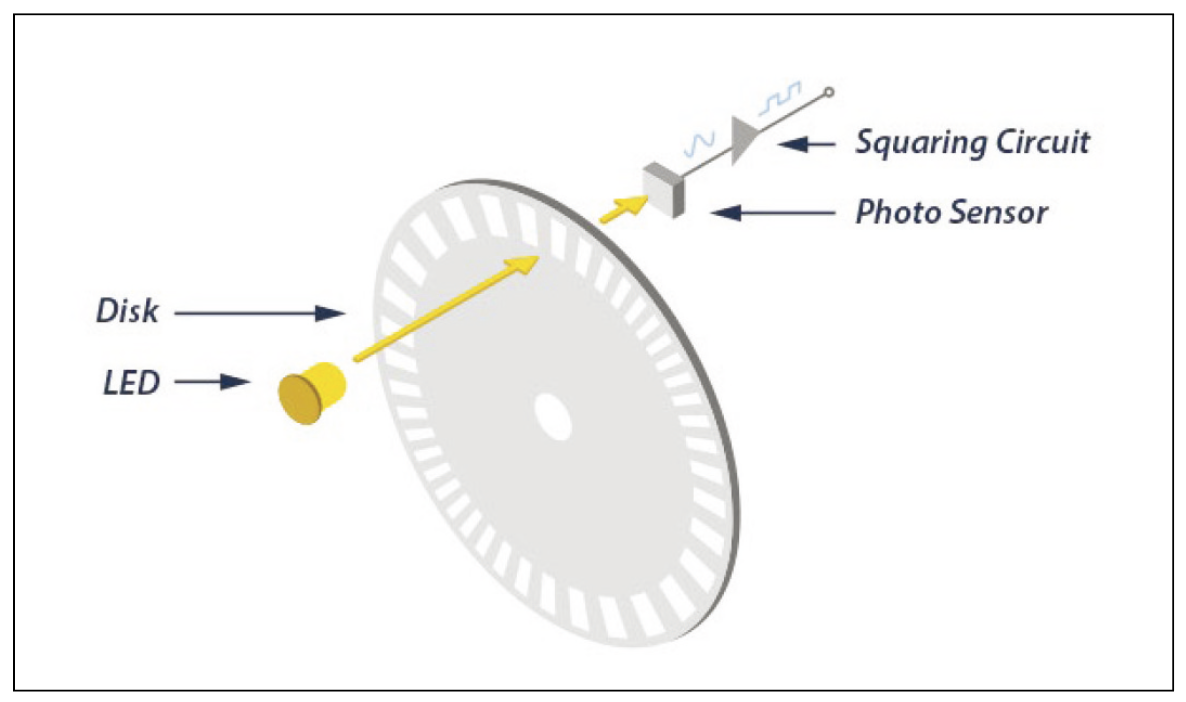

<그림1> LED에서 방출된 빛이 코드 디스크의 패턴을 통과·차단하며, 포토센서가 이를 감지해 ON/OFF 펄스 신호를 생성한다. 이 펄스 신호는 엔코더의 회전 정보를 전기적 신호로 변환하는 기초 메커니즘을 보여준다.
LED에서 방출된 빛은 코드 디스크(Code Disk)를 통과하는 데, 이 디스크에는 자전거 바퀴의 스포크처럼 불투명한 패턴이 일정 간격으로 배열돼 있다. 엔코더 샤프트가 회전하면 코드 디스크의 불투명 패턴이 LED 빛을 주기적으로 차단하고, 이 빛은 이후 포토디텍터 어셈블리에 의해 감지된다. 이 과정 에서 빛이 통과하면 ‘ON’, 차단되면 ‘OFF’ 상태가 되며, 이러한 변화가 곧 펄스 신호로 생성된다. 생성된 신호는 카운터나 컨트롤러로 전달되고, 컨트롤러는 이를 바탕으로 필요한 동작을 기계에 지시하게 된다.
광학식 엔코더에서 사각파가 만들어지는 과정
<그림1>에서 볼 수 있듯이, LED에서 방출된 빛은 불투명 패턴이 적용된 투명 디스크를 통과한 뒤 포토다이오드 어레이, 즉 포토센서에 의해 수신된다. 포토센서는 수신된 빛의 변화를 전기 신호로 변환하며, 이 과정에서 기본적으로는 사인파 (sinusoidal waveform)가 생성된다. 이후 이 신호는 전자 회로를 거쳐 사각파(square wave) 또는 펄스 트레인 형태로 변환된다.
이렇게 생성된 펄스 신호는 다시 카운터나 모션 컨트롤러로 전달되며, 컨트롤러는 해당 신호를 기반으로 위치 제어, 속도 제어 등 다양한 제어 동작을 수행한다. <그림1>은 전형적인 회전형 엔코더의 구조를 보여주며, 증분형 엔코더의 경우 회전축이 한 바퀴를 돌 때마다 한 번 발생하는 기준 펄스를 제공할 수 있다. 이 기준 펄스는 인덱스(index), 마커(marker), 또는 레퍼런스(reference) 펄스로 불리며, 일반적인 신호 채널 이나 직교 출력과는 분리된 Z 채널을 통해 출력된다. 이러한 인덱스 펄스는 모션 제어 시스템에서 특정 기계적 기준 위치를 설정하는 데 주로 활용된다.
엔코더 해상도, 정밀도를 결정하는 기준
해상도(Resolution)는 증분형 엔코더에서 한 바퀴 회전당 발생하는 사이클 수, 즉 CPR(Cycles Per Revolution)를 의미하는 용어다. 각 증분형 엔코더는 샤프트가 360도 회전할 때 생성되는 사이클 수가 미리 정의돼 있으며, 이 사이클 신호는 카운터나 모션 컨트롤러에 의해 감시된다. 컨트 롤러는 이 신호를 카운트 값으로 변환해 위치 제어나 속도 제어에 활용한다. <그림2>는 이러한 엔코더 구성 요소들이 어떻게 하나의 시스템으로 결합되는지를 보여준다.

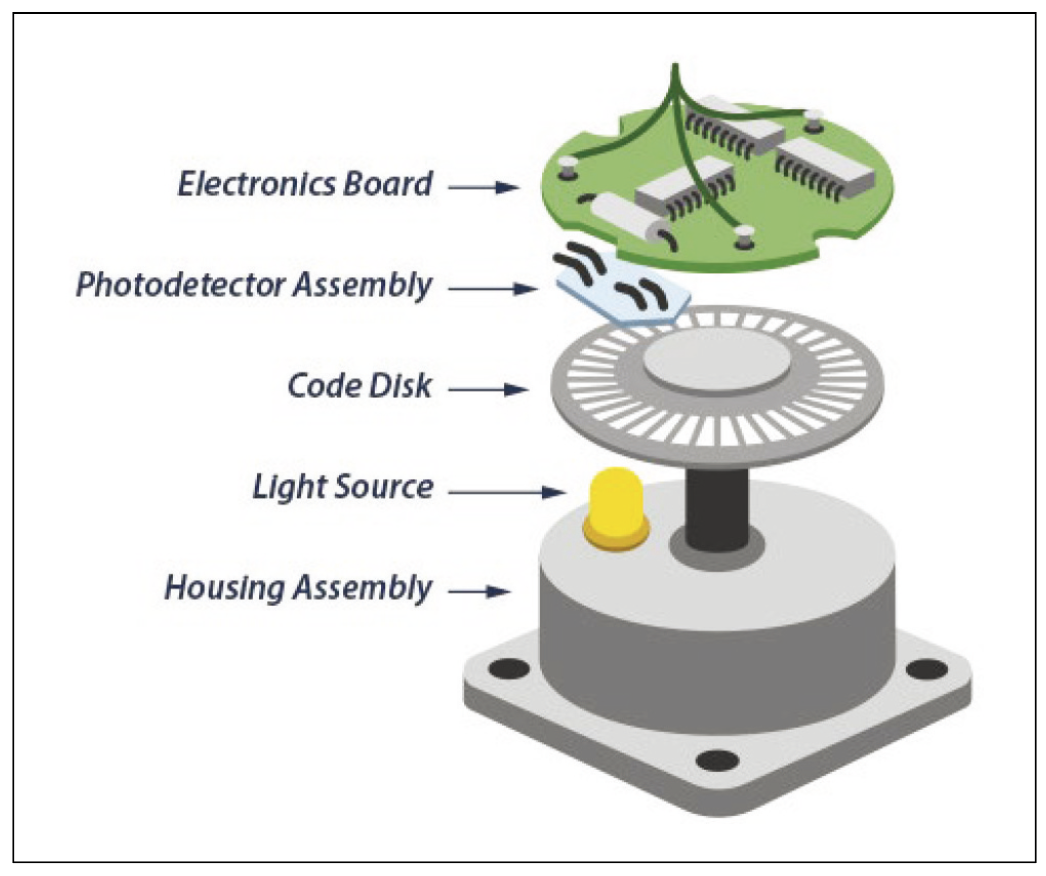

<그림2> 엔코더 하우징 내부에는 코드 디스크, 광원(LED), 포토디텍터 어셈블리, 신호 처리 회로가 집약돼 있으며, 이들 구성 요소가 결합돼 회전 위치와 속도 정보를 안정적으로 생성한다.
다양한 산업 분야에서의 엔코더 활용
<그림3>은 전형적인 모션 제어 애플리케이션에서 엔코더가 어떻게 활용되는지를 보여주는 사례다. 컷투렝스 공정, 플로 터, 포장 및 컨베이어 시스템, 자동화 및 분류 공정, 충전 설비, 이미징 시스템, 로보틱스 등 다양한 산업 분야에서 엔코더는 핵심적인 역할을 수행한다. 적용 분야는 다르지만 기본적인 동작 원리는 동일하다. 엔코더가 움직임에 따라 카운트를 생성하고, 이 신호가 컨트롤러로 전달되면 컨트롤러는 해당 정보를 기반으로 기계가 필요한 동작을 수행하도록 제어한다.

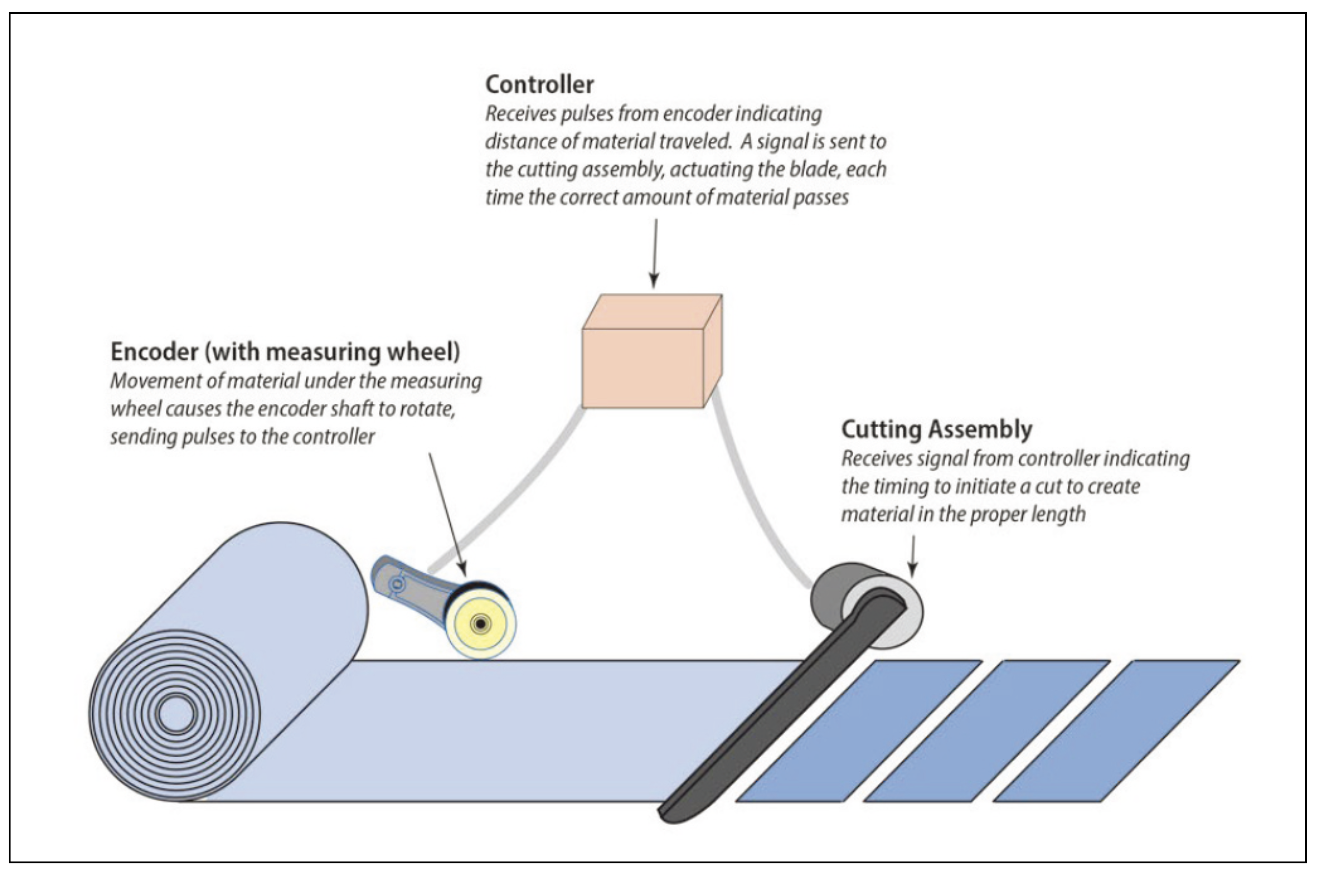

<그림3> 엔코더는 소재 이송 길이 측정, 절단 위치 제어, 컨베이어 동기화 등 다양한 산업용 모션 제어 공정에서 위치·속도 피드백 센서로 활용된다. 생성된 신호는 컨트롤러로 전달돼 장비 동작을 정밀하게 제어한다.
자료제공: Encoder Products Company(www.encoder.com)
