기계 제어 아키텍처의 새로운 변화! “PLC 기능을 품은 모션 컨트롤러”
제조업 현장에서 고성능 제어의 필요성이 높아지면서, 모션 컨트 롤러에 PLC 기능을 통합하는 새로운 유형의 제어기가 등장하고 있다. 이는 기계 설계의 단순화뿐 아니라, 설정 및 유지보수 효율성, 비용 절감이라는 측면에서도 주목받고 있다.

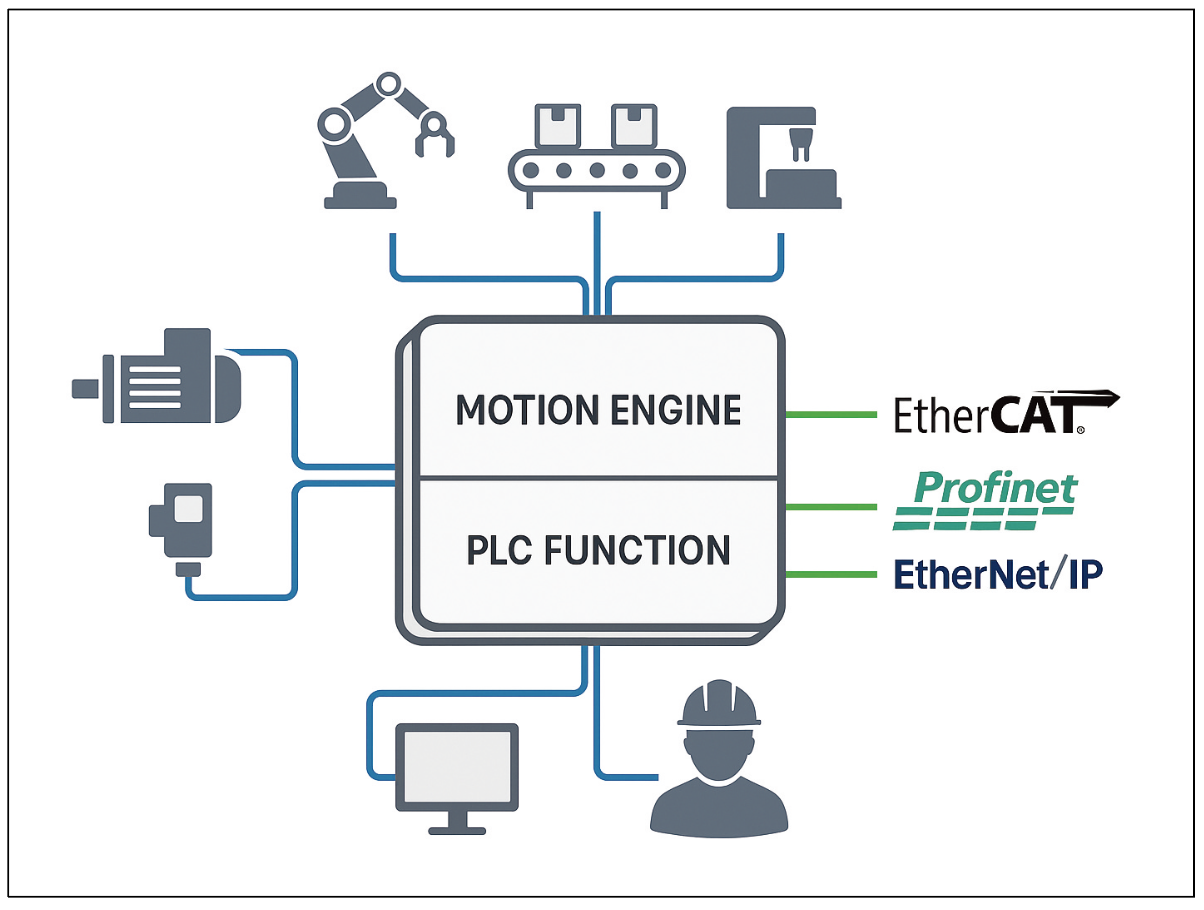

▲ 모션 엔진과 PLC 기능이 통합된 단일 컨트롤러 개념도를 보여준다. EtherCAT, Profinet, Ethernet/IP 네트워크와 연결돼 다양한 산업 장비와 효율적으로 통합된다.
고성능 제어를 위한 모션 컨트롤러
고속·고정밀 제어가 필요한 기계 제조업체는 전통적으로 모션 컨트롤러를 채택해 왔다. 모션 컨트롤러는 포장 설비부터 전자제품 생산에 이르기까지 다양한 산업에서 사용되며, 다축 서보 모터의 동기화와 정밀 제어를 가능하게 한다. 이 장치는 실시간 모션 엔진을 기반으로 고속의 결정론적 통신 프로토콜을 통해 명령을 실행한다. 특히 마이크로초 단위까지 반응하는 인터럽트 처리 기능 (터치 트리거)은 기계 성능을 좌우하는 핵심 기술로 꼽힌다.
PLC의 강점과 한계
PLC는 전통적으로 기계 논리 제어와 장치 통합에서 중요한 역할을 담당해 왔다. 널리 보급된 개발 환경과 유지보수 엔지니어에게 친숙한 인터페이스 덕분에 기계 사용자에게는 여전히 필수적이 다. 그러나 PLC의 순차적 루프 스캔 방식은 밀리초 단위로 반응하기 때문에, 정밀도가 중요한 고속 모션 제어에는 적합하지 않다. 이는 곧 제조 품질 저하, 장비 성능 한계, 다운타임 증가로 이어질수 있다.
두 컨트롤러 통합의 복잡성
기계 제조업체들은 종종 PLC와 모션 컨트롤러를 함께 사용하는 방식을 택했지만, 이 과정에서 설계 복잡성이 큰 부담으로 작용했 다. 두 시스템 간 안정적인 통신을 구현하는 데 시간이 많이 소요되며, 시운전 단계에서 유지보수 문제도 발생한다. 또한 컨트롤러가 늘어날수록 비용, 에너지, 설치 공간까지 증가한다. 특히 로봇 기술이 포함된 경우에는 세 번째 컨트롤러까지 필요해 부담이 가중된다.
새로운 대안: PLC 기능 포함한 모션 컨트롤러
최근에는 이러한 문제를 해결하기 위해 PLC 기능을 포함한 모션 컨트롤러가 등장하고 있다. 모션 엔진을 기반으로 하면서도 논리 제어까지 지원하는 단일 컨트롤러는 프로그래밍, 시운전, 유지보 수를 단순화하고 전체 비용까지 줄인다. EtherCAT은 컨트롤러와 서보 드라이브 간 통신에서 성능을 극대화하는 표준으로 자리 잡고 있으며, Profinet·EtherNet/IP와 같은 상위 네트워크와의 연계도 가능하다. 이로써 기계 수준 제어와 운영기술(OT) 레벨 간연결성을 동시에 확보할 수 있다.
개발·유지보수 효율성
이 새로운 컨트롤러는 IEC 61131-3 표준 기반 PLC 언어를 지원해, PLC 개발 경험이 있는 엔지니어라면 빠르게 적용할 수 있다. 유지 보수 엔지니어는 사다리 다이어그램 같은 직관적인 표현으로 문제를 진단할 수 있어 디버깅 시간이 단축된다. 또한 컨트롤러 중심의 설계 덕분에 지능형 드라이브가 필요하지 않으며, 드라이브는 모터 축 제어에만 집중할 수 있다. 이는 장비 설계와 설정 과정을 한층 단순화하고, 불필요한 비용과 부품 의존도를 줄여준다.
모션 컨트롤의 미래
PLC 기능이 통합된 모션 컨트롤러는 더 이상 일부 분야의 실험적 선택지가 아니다. 성능과 단순화를 동시에 요구하는 많은 기계 애플리케이션에서 빠르게 확산되는 추세다. 물론 맞춤형 HMI 개발 등 특정 요구사항에서는 여전히 PC 기반 모션 컨트롤러가 필요하다. 그러나 대다수 고성능 장비에서는 강력한 모션 엔진을 기반으로 한 단일 컨트롤러가 새로운 기준으로 자리 잡을 가능성이 높다.

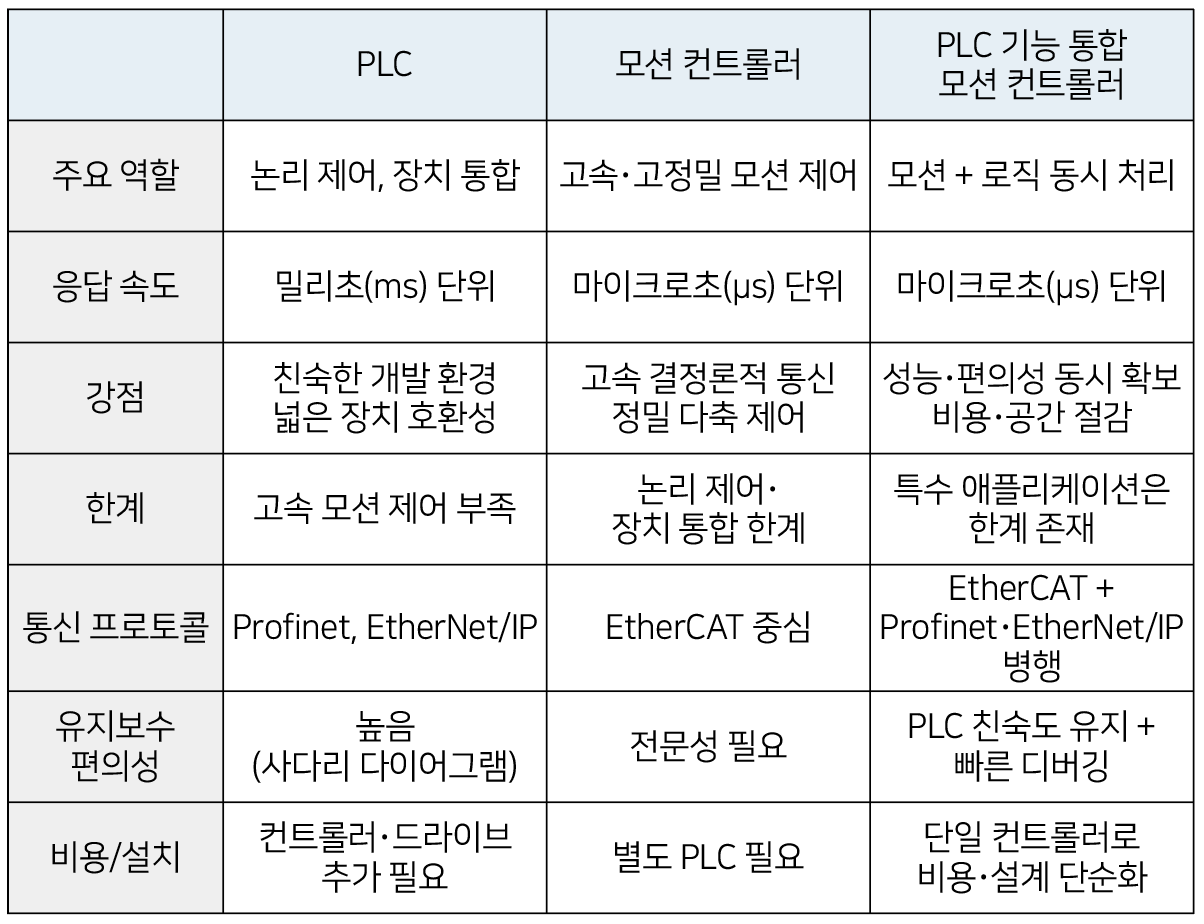

<표> 기계 제어 컨트롤러 비교
Trio Motion Technology의 ‘MCS 40·MCS 50’,
유연성·확장성을 모두 갖춘 차세대 모션 컨트롤러
Trio Motion Technology가 소형 장비 시장을 겨냥해 선보인 ‘MCS 40’ 과 ‘MCS 50’ 모션 컨트롤러는 기계 개발 속도를 획기적으로 높이고, 최대 8 축 모션 제어 기능을 하나의 장치에 결합한 차세대 ‘유연형 머신 컨트롤러 (Flexible Machine Controller)’다. 컴팩트한 설계임에도 정밀한 모션 제어, 논리 제어, 수학 처리 기능을 하나의 플랫폼에서 수행할 수 있어 포장·조립· 머티리얼 핸들링·소형 CNC 등 다양한 장비에 적용 가능하다.
MCS 40/50는 EtherCAT 기반 모션 제어를 중심으로 설계되었으며, MCS 40 은 2~4축, MCS 50은 2~8축의 EtherCAT 축을 지원한다. 장비 규모와 난이 도에 따라 선택할 수 있어 OEM 업체가 생산 장비 라인업을 확장하거나 기능을 세분화하기에 유리하다.
또한 이더넷 포트는 Modbus TCP, PROFINET IO, Ethernet/IP 등 다양한 PLC·HMI 프로토콜을 지원해 공장 상위 시스템과의 통신이 한층 더 유연해졌다. 이를 통해 모션·논리·통신을 하나의 플랫폼에서 처리할 수 있는 ‘Motion-PLC’ 콘셉트를 완성했다.
I/O 확장성 역시 강력하다. MS I/O 슬라이스 시스템을 통해 최대 16개의 슬 라이스를 조합할 수 있으며, 디지털 입력·출력, 아날 로그 입력·출력을 원하는 구성으로 배치해 장비 요구에 맞춘 커스터마이징이 가능하다. EtherCAT을 통한 원격 확장도 지원해 소형 장비부터 중형 복합 장비까지 폭넓게 대응할 수 있다.
자료제공: Trio Motion Technology(www.triomotion.com)
