정확한 열분해 측정에 결정적 역할을 수행하는 포지셔닝 테이블의 구성 요소

IKO

Wildcat Technologie는 석유와 가스 산업 분야의 실험실과 현장 열분해 장비를 만든다. 주력 제품인 HAWK(Hydrocarbon Analysis with Kinetics, 운동학을 이용한 탄화수소 분석) 장비에서 중요한 역할을 하며, IKO International, Inc.의 정밀 포지셔닝 테이블을 사용한다. 이 열분해 장비와 IKO의 포지셔닝 테이블이 Wildcat Technologies의 설계에서 수행하는 역할에 대해 자세히 살펴본다.

HAWK를 한눈에

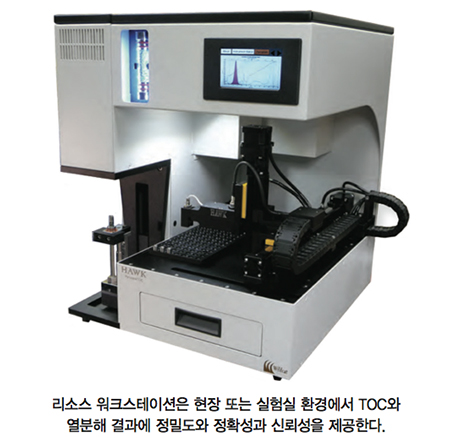

Wildcat Technologies의 HAWK 장비는 총 유기 탄소(total organic carbon, TOC), 유리 오일(glass oil, S1), 케로겐 수율(kerogen, S2), 유기 이산화탄소 수율(organic carbon dioxide, S3) 그리고 성숙기 (maturity,Tmax)와 같은 일반적인 열분해 파라미터를 측정하기 위해 약 60밀리그램의 60메쉬(mesh) 크기의 암석을 사용한다. 또한 암석 시료의 탄산염 탄소(carbonate carbon) 함량을 제공하는 무기탄소(inorganic carbon)를 측정한다.

이 장비는 최대 오븐 온도가 850°C 이므로 Type III 케로겐의 완전한 열분해를 보장하며 방해석(calcite)이나 백운암(dolomite)과 같은 탄산염의 완전한 분해를 보장한다.

HAWK 장비는 기존 혹은 비통상적인 암석 샘플 전부를 분석한다. 유기 탄소 함량이 생성이나 비생성이 결정되는 동안, 탄화수소의 생성과 배출 또는 잔량이 가려질 수 있다. 자사의 독점 소프트웨어를 사용해 지오 스티링 (geo steering)을 쉽게 하기 위해 오일 포화도, 수소 지수, 성숙도와 같은 결과를 거의 실시간으로 해석한다.


기타 이점은 다음과 같다.

• 탄산염 탄소

• 운동에 대한 실제 온도

• 다점 교정

• 다중 레벨 소프트웨어 권한

• 자유유 오일에 대한 누출방지(No loss of free oil)

• 극한의 FID 선형성

• 126 샘플 용량

• 대형 용광로(crucible)와 대체

신뢰할 수 있는 포지셔닝 테이블

Wildcat Technologies는 HAWK에서 여러 열분해 샘플을 동시에 수행할 수 있는 정확하고 견고한 슬라이드를 찾고 있었다. 몇 가지 옵션을 검토한 결과, IKO의 TU 포지셔닝 테이블에서 큰 적합성을 발견했다. IKO는 산업 장비와 기계 장치 분야에서 신뢰할 수 있는 포지셔닝 메커니즘이 적용되는 다양한 특수 포지셔닝 테이블을 설계하고 제조한다. 이 테이블은 반도체, 평면 패널 디스플레이 제조, 고정밀 장비 애플리케이션에 사용된다.

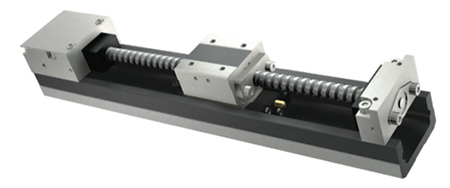

IKO의 TU 포지셔닝 테이블은 모멘트 하중에서 트랙 레일의 강성과 비틀림을 증가시키는, U자형 트랙 레일 내부에 조립된 슬라이드 테이블을 갖춘 슬림하고 콤팩트한 모델이다. 크기는 마이크로와 나노 모델부터 긴 스트로크 버전까지 다양하다.

포지셔닝 테이블은 계측기에서 직접적으로 중요한 역할을 한다. 테이블이 샘플을 들어 올려서 분석 오븐에 넣으면 요청한 분석에 따라 45분 이상 걸릴 수 있다. 포지셔닝 테이블이 오븐에서 하루 종일 위아래로 움직이게 되므로, Wildcat Technologies는 이러한 조건의 환경을 견딜 수 있는 옵션을 찾아야 했다.

David Weldon, Wildcat Technologies 사의 사장은 “우리는 새로운 제품을 설계하고 있었고 오랫동안 지속되기를 원했습니다. 2011년부터 IKO의 포지셔닝 테이블을 사용했고 어떤 문제도 경험하지 못했습니다.”라고 말했다.

윤활 인서트 옵션

IKO의 포지셔닝 테이블에는 윤활 인서트가 옵션으로 제공된다. C-Lube 인서트는 IKO의 독자적인 윤활 부품으로 5년 또는 20,000km의 스트로크로 긴 수명과 유지보수가 필요 없는 작동을 보장한다. 궤도 레일과 볼 스크루의 궤도면에 접촉해 표면을 따라 미끄러지거나 움직이면, 플레이트 안에 있는 윤활유가 궤도면에서 계속 스며 나오게 된다. C-Lube는 재 윤활(re-lubrication)이 어려운 곳에서 그리스 마모에 효과적인 대책이다.



테이블 포지셔닝이 필요할 때

초기에 IKO는 Wildcat Technologies가 궁극적으로 디자인을 변경하는 상황을 극복하도록 도왔다. Wildcat은 원래 일본에서 제조된 포지셔닝 테이블을 주문했다. 그러나 진행이 예상보다 빨리 끝났고, IKO에 더 많은 포지셔닝 테이블이 필요하며 일본으로부터 더 빠른 선적이 필요하다고 말했다.

IKO는 미국의 서해안 물류창고에서 Wildcat Technologies 포지셔닝 테이블을 보내겠다고 제안했다. 비록 정확한 교체가 아니었지만, 회사는 미국 재고를 수용할 수 있도록 HAWK 계측기 소프트웨어를 수정할 수 있었다.

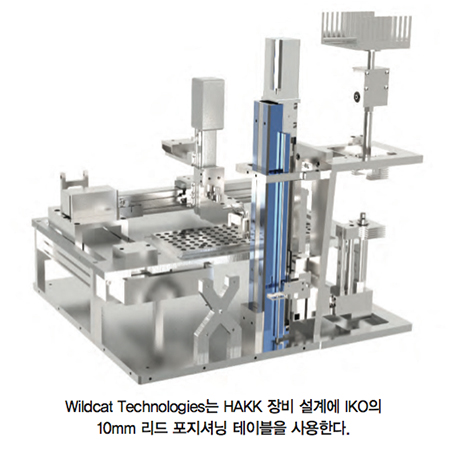

Wildcat은 처음에 계측기를 설계할 때 5mm 리드선을 가진 포지셔닝 테이블이 필요했다. 당시 IKO는 미국 창고에 10mm 리드 포지셔닝 테이블만 가지고 있었는데, 이 테이블은 Wildcat이 원래 주문한 것보다 두 배 빨랐다. IKO는 Wildcat에 10mm 포지셔닝 테이블을 보낸 후, 일본에서 기다리고 있던 제품보다 효과적이라는 것을 발견했다. 그 시점부터 Wildcat Technologies는 IKO의 10mm 리드 포지셔닝 테이블을 디자인에 적용했다.

자료 제공 : IKO(www.ikont.com)
