비교분석으로 알아보는 서보 모터 선택 가이드: 로터리 서보 모터 vs 리니어 마이크로 서보 모터

서보 모터는 일반 모터와 달리 인코더나 리졸버와 같은 피드백 장치를 갖추고 있어 폐루프 제어가 가능하다는 점에서 가장 큰 차이를 보인다. 이러한 피드백 기능 덕분에 서보 모터는 요구된 대로 정확하게 작동할 수 있으며, 고정밀 모션 제어 작업에 매우 적합하다. 서보 모터는 출력 동작 방식에 따라 크게 두 가지로 나눌 수 있는데, 그것은 로터리 서보 모터와 리니어 마이크로 서보 모터다. 이두 모터는 모두 모션 제어라는 공통된 기능을 수행하지만, 설계 구조, 성능, 적용 분야에서 상당한 차이를 보인다. 이러한 차이를 이해하는 것은 엔지니어, 설계자, 개발자 등에게 적절한 모터를 선택하는 데 있어 중요한 판단 기준이 된다.

• 로터리 서보 모터(Rotary Servo Motors): 축을 중심으로 회전하는 방식으로, 회전 운동을 제공한다.

• 리니어 마이크로 서보 모터(Linear Micro Servo Motors): 회전이 아닌 직선 운동을 생성하도록 설계된 모터다.

이 기사는 로터리 서보 모터와 리니어 마이크로 서보 모터의 주요 특성과 장단점, 그리고 각각의 대표적인 활용 사례를 종합적으로 비교 분석한다. 아울러 두 모터 간의 비용 차이, 성능 요소, 실용적인 적용 예시도 함께 제시함으로써 독자가 보다 합리적인 선택을 내릴 수 있도록 돕는다. 결론적으로, 로터리 서보 모터와 리니어 마이크로 서보 모터 중어떤 모터를 선택할지는 애플리케이션의 요구 사항에 따라 결정 된다. 산업 자동화, 로보틱스, 또는 소비자용 애플리케이션 등에서 고토크 회전이 필요한지, 혹은 정밀한 직선 운동이 필요한지에 따라 적합한 모터가 달라진다.

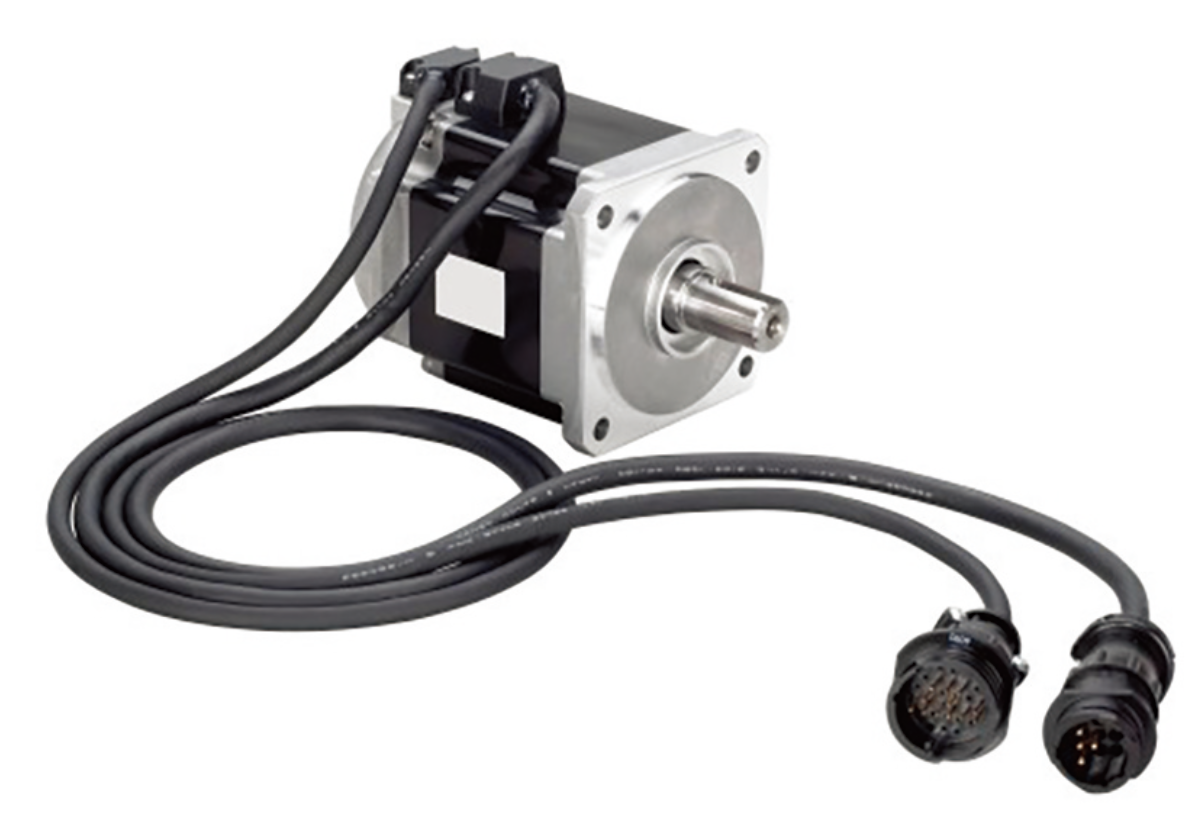

로터리 서보 모터(Rotary Servo Motors)


로터리 서보 모터는 단일 축을 중심으로 회전하는 전기 모터로, 회전 운동이 필요한 다양한 분야에서 널리 사용된다. AC형과 DC 형 서보 모터가 대표적인 로터리 서보 모터의 종류로, 각각의 응용 분야에 따라 선택된다.로터리 서보 모터의 주요 구성 요소는 △모터(AC/DC): 회전 운동을 생성하는 핵심 부품 △피드백 장치 (인코더 또는 리졸버): 모터의 위치를 컨트롤러에 피드백해 정밀 제어 가능 △컨트롤러/드라이버: 모터의 속도, 위치, 방향 등을 제어하는 전자 제어 장치 등이다.

장점: 로터리 서보 모터는 회전 운동이 필요한 다양한 산업 현장 에서 필수적인 핵심 부품으로 자리잡고 있다.가장 큰 장점은 고정밀 제어 능력이다. 고토크와 고속 회전 제어가 가능해, 로봇 팔의 움직임이나 CNC 머신의절삭 공정처럼 정밀도가 요구되는 작업에 매우 적합하다.또한 로터리 서보 모터는 로봇, 산업 자동화 설비, 컨베이어 시스템, 항공우주 장비 등 광범위한 분야에 적용 가능해 활용도가 높다. 에너지 효율성 또한 뛰어나며,특히 지속 적인 회전 동작이 요구되는 애플리케이션에서는 효율적인 동력 전달이 가능하다는 장점을 가진다.더불어, 소형에서 대형까지 다양한 크기와 용량의 제품이 제공되어 설계 유연성이 높고, 다양한 산업 환경에 맞춰 손쉽게 최적화할 수 있다.

단점: 로터리 서보 모터는 구조적인 특성상 회전 운동에 한정되어 있어, 직선 운동이 필요한 경우에는 리드스크류나 감속기 같은 별도의 기계적 메커니즘이 추가로 필요하다.이는 시스템 복잡도를 높일 수 있으며 설계상의 제약으로 작용할 수 있다. 또한 고정밀 인코더나 고급 제어 시스템이 내장된 모델은 일반적인 모터에 비해 가격이 상대적으로 높은 편으로, 초기 투자 비용이 부담이 될수 있다는 점도 고려해야 한다. 결과적으로, 로터리 서보 모터는 고정밀 회전 제어가 필요한 응용 분야에서 매우 뛰어난 성능을 제공하지만, 직선 운동이 필요한 경우나 비용에 민감한 애플리케이 션에는 적합하지 않을 수 있다.

적용 분야

△ 로봇 공학: 로봇 팔의 정밀한 위치 제어

△ CNC 가공기: 제조 공정에서의 정확한 위치 제어

△ 자동문 및 스마트 창호: 회전 구동이 필요한 자동화 시스템

△ 드론 및 항공기: 비행면 제어 등 정밀한 구동이 필요한 분야

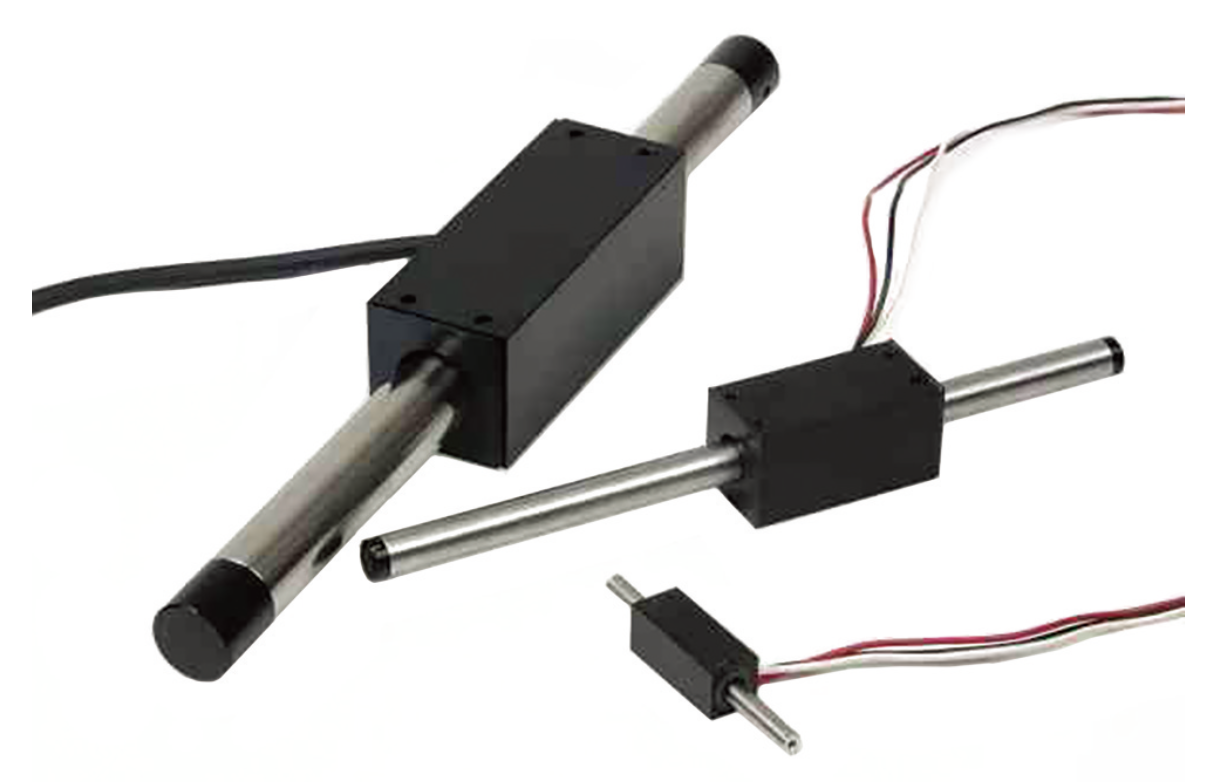

리니어 서보 모터(Linear Servo Motors)


리니어 마이크로 서보 모터는 회전 운동이 아닌 직선 운동을 생성 하는 서보 모터의 일종이다. 일반적으로 크기가 작고, 정밀한 직선 변위를 정교하게 제어할 수 있는 것이 특징이다.소형이면서도 정확한 직선 이동이 필요한 애플리케이션에 자주 활용된다. 리니어 서보 모터의 주요 구성 요소는 △모터 및 기어박스(모터가 기어박스 또는 리드스크류를 통해 리니어 액추에이터를 구동) △피 드백 장치(로터리 서보 모터처럼 포텐셔미터나 인코더 등 피드백 장치를 탑재해 위치를 감지) △컨트롤러/드라이버(피드백 신호를 기반으로 직선 운동을 제어) 등이다.

장점: 리니어 서보 모터는 회전 운동이 아닌 직선 운동을 직접 생성하는 방식으로 설계된 모터로, 리니어 슬라이드, 밸브 제어, 소형 액추에이터 등 직선 이동이 요구되는 다양한 분야에 적합하다. 별도의 변환 메커니즘 없이도 직선 운동을 구현할 수 있다는 점이 가장 큰 강점으로 꼽힌다. 또한 이 모터는 로터리 서보 모터에 비해 전반적으로 컴팩트한 구조를 가지고 있어, 협소한 공간이나 소형 장치에 탑재하기에 적합하다.크기가 작더라도 정밀도는 뛰어나며, 카메라의 초점 조절이나 미세 로봇 팔의 위치 제어 등 섬세한 작업에서 우수한 제어 성능을 발휘한다. 리드스크류나 레일 같은 별도의 기계 부품 없이도 직선 운동을 설계에 쉽게 통합할수있어, 제품 설계시 높은 유연성을 제공한다는 점도 장점이다.

단점: 리니어 서보 모터는 구조적인 한계로 인해 스트로크 길이가 비교적 짧고, 일반적인 로터리 모터에 비해 장거리 이동이나 고하중 작업에서는 한계를 보인다.출력이 제한적인 만큼, 강한 힘이나 넓은 이동 범위가 필요한 애플리케이션에서는 적합하지 않을수 있다. 또한 고출력 또는 장거리 스트로크가 필요한 작업에서는 효율성이 떨어질 수 있다는 점도 단점으로 지적된다.결국 리니어 서보 모터는 소형이면서도 정밀한 직선 제어가 필요한 분야에 매우 적합한 솔루션이며, 공간 절약과 통합 용이성을 중시하는 설계 환경에서 강점을 발휘한다.단, 장거리 이송이나 높은 추진력이 필요한 작업에는 선택에 주의가 필요하다.

적용 분야

 △ 소형 로봇 시스템: 리니어 액추에이터를 이용한 정밀 직선 제어

 △ 카메라 시스템: 렌즈의 초점 및 줌 조절

 △ 프로토타입 제작: 정밀한 직선 이동이 필요한 모형이나 시제품

 △ 의료기기: 약물 투여 시스템 등에 사용됨

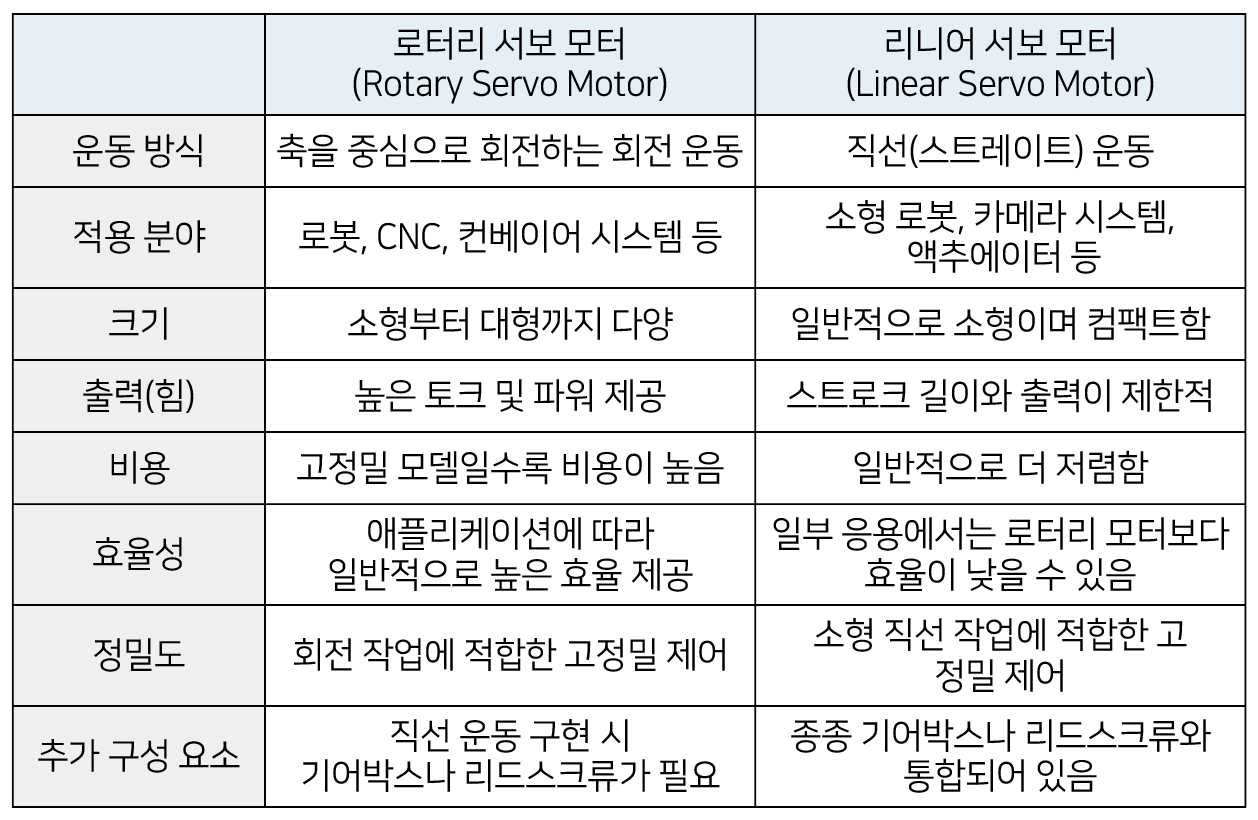

<표1> 로터리 서보 모터와 리니어 서보 모터의 주요 차이점

비용 비교


로터리 서보 모터와 리니어 서보 모터의 비용을 비교할 때는 초기 구매 가격뿐 아니라 유지보수 비용, 그리고 특정 애플리케이션에 따른 요구사 항까지 모두 고려해야 한다.일반적으로 로터리 서보 모터는 고토크 및 고정밀이 요구되는 모델일수록 가격이 높다.이러한 모터는 주로 산업용으로 사용되기 때문에 그만한 비용을 정당화할 수 있다. 반면, 리니어 마이 크로 서보 모터는 비교적 저렴한 편이며, 특히 정밀 위치 제어나 소규모 취미 프로젝트와 같은 소형 애플리케이션에 적합하다. 이처럼 리니어 서보 모터는 비용 효율성을 중시하는 용도에서 유리한 선택이 될 수 있다.

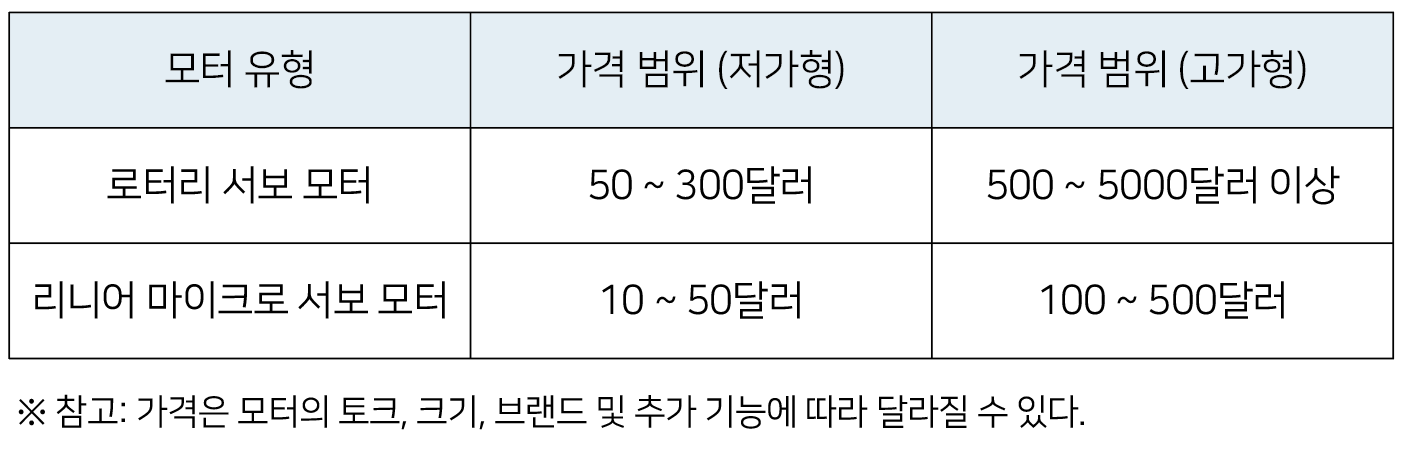

<표2> 로터리 서보 모터와 리니어 서보 모터의 가격 비교

성능 비교

로터리 서보 모터: 로터리 서보 모터는 고출력이 필요한 산업용 애플리케 이션에서 널리 사용된다. 높은 토크를 제공하도록 설계되어 있어, 무거운 하중을 다뤄야 하는 작업이나 고속 회전이 필요한 상황에서도 안정적으로작동한다.일부 고급형 모델은 분당 6000RPM을 넘는 고속 구동이 가능해 정밀도와 속도를 모두 요구하는 작업에서도 우수한 성능을 발휘한 다.특히 고급 피드백 시스템을 통해 정밀한 위치 제어가 가능해 CNC 가공이나로봇 팔처럼 세밀한 움직임이 필요한 분야에서 탁월한 성능을 보여준다.

리니어 서보 모터: 반면, 리니어 서보 모터는 비교적 소형 하중에 적합하 도록 설계되어 있다.고하중 작업보다는 경량에서 중간 수준의 힘이 필요한 애플리케이션에서 안정적으로 작동하며 초정밀 직선 제어가 필요한 용도에 최적화되어 있다.

다만 구조적인 제약으로 인해 스트로크 길이는 보통 수 센티미터에서 수 인치 수준으로 제한된다. 그럼에도 불구하고 소형 직선 이동에서의 정밀도는 매우 뛰어나, 예를 들어 카메라의 초점 조절 이나소형 액추에이터처럼 섬세한 제어가 필요한 장비에 많이 사용된다.

응용 분야 비교

로터리 서보 모터: 로터리 서보 모터는 정밀한 회전 제어가 필요한 로보틱스 분야에서 핵심적인 역할을 한다.예를 들어 산업용 로봇 팔, 드론의 회전 액추에이터, 자율주행차 내부의 조향 장치 등에서는 일정한 각도로 빠르게 회전하면서도 높은 정밀도를 유지해야 하며, 이는 로터리 서보 모터가 가장잘 수행할 수 있는 작업이다.

또한 CNC 머신에서도 로터리 서보 모터는 필수적이다. 절삭 도구나 가공 부품을 정해진 궤적대로 정확히 이동시키는 데 있어, 위치 정밀도와 반복 정확도가 매우 중요하기 때문이다.이 밖에도 자동화 시스템 전반에서 컨베이어 구동, 자동 분류 장치, 픽앤플레이스 로봇 등 회전 동작 기반의 메커니즘에 널리 활용된다. 항공우주 및 국방 분야 역시 로터리 서보 모터의 주요 적용처 중 하나다. 항공기의 조종면 제어나, 우주선 내부 로봇 암의 회전 구동 등은 모두 고신뢰성과 고정밀도가 요구되는 영역으로, 로터리 서보 모터의 성능이 정밀하게 검증되어야하는 분야다.

리니어 서보 모터: 반면 리니어 서보 모터는 소형 로봇 시스템에서 직선 변위가 필요한 파트, 예를 들어 그리퍼나 슬라이드형 암의 구동에 자주 사용된다.회전을 직선으로 전환하지 않고 곧바로 직선 운동을 구현할 수 있어,구조가 단순해지고 설계도 효율적이다. 카메라 시스템에서도 리니어 서보 모터의 활용도가 높다. 카메라 렌즈의 초점 조절이나 줌 기능은 극히 미세한 거리 에서 정밀하게 움직여야 하기 때문에, 작은 스트로크 내에서 뛰어난 제어 성능을 갖춘 리니어 모터가 적합하다.

또한 의료 장비 중에서는 약물 투여 시스템, 정밀 분석기, 실험 장비 등에서 리니어 모터가 사용된다. 이 장비들은 작은 부품을 반복적으로 직선 이동시키거나, 극소량의 물질을정밀하게 처리해야 하기 때문에 매우 정확한 직선 제어가 필수적이다. 시제품 제작 및 연구 개발 환경에서도 리니어 서보 모터는 활약한다. 특히 공간이 제한된 상태에서 일정한 직선 이동을 구현해야 할 때, 구조가 단순하고 통합이 용이한 리니어 마이크로 모터는 매우 유용한 선택지가 된다.

자료제공: Gian Transmission(www.gian-transmission.com)
