고정밀 가공을 위한 CNC 리니어 슬라이드의 구조적 특징과 적용 분야
현대 제조 및 자동화 산업에서는 CNC(컴퓨터 수치 제어) 기술이 점점 더 광범위하게 사용되고 있다. 이러한 기술 가운데에서도 정밀 모션 제어를 실현하는 핵심 구성 요소로 CNC 리니어 슬라이드가 각광 받고 있다. 이 부품은 가공 장비부터 반도체 제조까지 다양한 분야에서 핵심 역할을 수행하며, 그 작동 원리와 설계 구조, 선택 기준 및 활용 범위에 대한 이해는 설비 효율과 생산성 향상에 직결된다.
CNC 리니어 가이드는 고정밀 제어와 고신뢰성 작업이 필요한 오늘 날의 자동화 및 가공 산업에서 없어서는 안 될 핵심 부품이다. 그 작동 원리부터 구조 설계, 선택 기준, 유지보수 방법까지 충분히 이해하고 관리하는 것이장비 전체의 성능을 높이고 생산 효율을 극대화하는 데큰 도움이 된다. 이 기사는 CNC 리니어 가이드에 대한 전반적인 이해를 돕기 위해, 이들의 기본 개념부터 응용까지 단계별로 정리했다.
CNC 리니어 슬라이드의 작동 원리

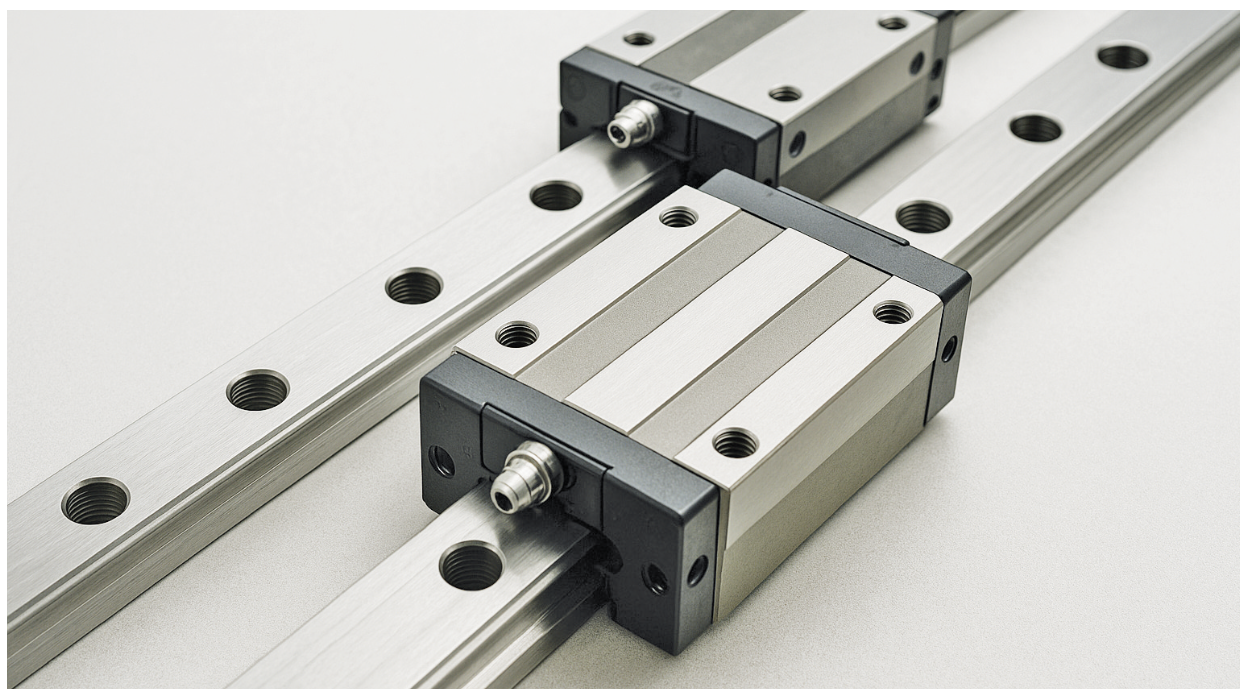

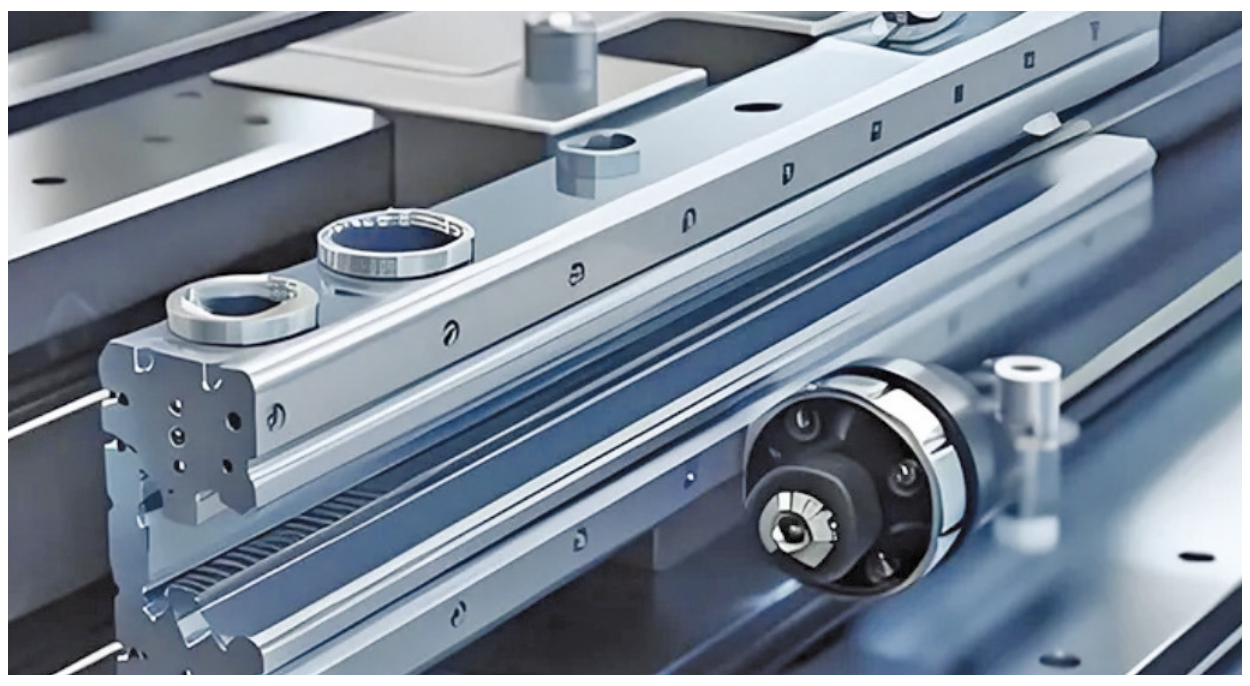

CNC 리니어 가이드는 기계 내부에서 부품이 정밀하게 직선 방향으로 이동할 수 있도록 유도하고 지지하는 역할을 한다. 구조적으 로는 슬라이더(slider)와 가이드 레일(guide rail)로 구성되어 있으며, 슬라이더는 기계 내에서 이동하는 부품에 장착되고, 가이드 레일은 프레임에 고정된다. 슬라이더가 레일을 따라 직선으로 움직이며, 이 과정에서 볼 또는 롤러 같은 회전체가 마찰을 줄이고 정밀한 이동을 가능하게 한다. 가이드 시스템이 얼마나 정밀하게 설계되어 있느냐에 따라 전체 장비의 운동 정확도와 효율성이 달라지게 된다.
구조적 특성과 설계 요소
CNC 리니어 가이드는 다양한 소재와 설계로 제작된다. 일반적으 로는 강도와 내구성이 뛰어난 고강도 강철, 스테인리스강, 또는 알루미늄 합금이 사용된다.사용 환경이나 용도에 따라 적절한 재질을 선택하게 되며, 예를들어 고습도나 화학 물질이 많은 환경에서는 부식에 강한 스테인리스강이 적합하다. 또한 슬라이드 내부의 회전체로는 볼(ball)이나 원통형 롤러 (roller)가 사용되는데, 볼 타입은 마찰이 적고 위치 정밀도가 뛰어나며, 롤러 타입은 보다 큰 하중을 견디는 데 유리하다.
가이드 레일의 형식 역시 다양하지만, 대표적으로는 선형 가이 드형(linear guide)과 롤러 가이드형(roller guide)이 널리 사용 된다.선형 가이드는 정밀한 위치 제어가 요구되는 장비에 적합 하고, 롤러 가이드는 고하중작업에 더 효과적이다. 여기에 씰링 (sealing) 설계가 적용되면 이물질 유입을 막아 가이드의 수명과 안정성을 한층 더 높일 수 있다.
선택 시 고려해야 할 주요 기준
리니어 슬라이드를 선택할 때는 단순히 부품 사양만 비교할 것이 아니라, 실제 장비의 운용 조건과 환경을 종합적으로 고려해야 한다.우선 하중 용량은 핵심적인 요소다. 가공 중에 발생하는 하중에 적절 하게 대응할 수 있어야 하며, 과도하게 큰 용량을 선택하는 것도 오히려 부정적인 영향을 줄 수 있다. 다음으로는 운동 정밀도가 중요한 데, 특히 반도체나 의료기기와 같이 오차 범위가 극히 적어야 하는 산업에서는 유격이 적고 직선 이동 정밀도가 높은 제품이 요구된다.
설비의 설치 공간도 변수 중 하나다. 장비의 구조나 공간 제약에 맞는 크기와 형상을 가진 제품을 선택해야 하며, 빠른 가속이 필요한 공정에는 이에 적합한 고성능 슬라이드를 고려해야 한다.또한 윤활 방식은 슬라이드의 유지보수성과 성능에 직접적인 영향을 미친다. 일부 제품은 자체 윤활 기능을 갖추고 있으며, 그렇지 않은 경우에는 외부 윤활 시스템과의 호환성도 체크해야 한다.마지막으로 작업 환경에 대한 적응성도 중요하다. 고온, 고습, 먼지, 화학약품 등 다양한 환경 요인에 따라 내식성과 내오염성이 우수한 소재와 구조가 필요할 수 있다.
주요 적용 분야
정밀 기계 및 머시닝 센터: CNC 정밀 가공기, 밀링 머신, 연삭기등 고속·고정밀 장비에서는 리니어 가이드의 정밀도와 하중 지지 력이 매우 중요하다. 항공우주, 금형, 자동차 부품 등 고정밀 산업 분야에서는 고성능 리니어가이드가 필수적으로 요구된다.
로봇 및 자동화 설비: 산업용 로봇이나 자동화 장비는 복잡한 동작을 정밀하게 수행해야 하므로, 고정밀 리니어 모션 시스템이 필요하다. 고성능 가이드는 로봇 팔이나 이송 장치의 정확한 위치 제어와 작업 안정성을 확보하며, 전체 생산 효율을 향상시킨다.
의료기기: CT, X-ray, 레이저 치료기 등 의료장비는 빠른 반응성과 정밀 위치 제어가 동시에 요구된다. 고성능 리니어 가이드는 이러한 요구를 충족시켜 안정적인 장비 운용을 가능하게 한다.
광학 및 반도체 장비: 광학 기기와 반도체 제조공정은 마이크로미터 단위의 정밀도를 요구한다. 고성능 리니어 가이드는 이러한 정밀 작업 환경에서 안정적인 이송과 반복 정밀도를 보장한다.
효율적인 운용을 위한 유지보수 방법
고성능 리니어 슬라이드일수록 정기적인 관리가 중요하다. 주기 적으로 슬라이드의 마모 상태, 윤활 상태, 그리고 볼트의 풀림 여부를 점검해야 한다.또한 슬라이드 주변을 항상 청결하게 유지하여 먼지나 오염물이 침투하지 않도록 관리해야 한다. 윤활 역시 매우 중요한 관리 요소 중 하나다. 적절한 윤활제를 선택해 제조사 권장 주기에 맞춰 규칙적으로 윤활 작업을 해야 한다.특히 슬라이드가 장시간 고온 환경에서 사용될 경우, 온도 관리도 병행되어야 한다. 혹시라도 이상 소음이나 움직임 불량이 감지될 경우에는 즉시 점검을 실시하여, 더 큰 고장을 예방해야 한다.
고성능 CNC 리니어 가이드의 장점
높은 정밀도와 안정성: 고성능 리니어 가이드는 정밀 롤링 또는 슬라이딩 설계를 기반으로 하여 탁월한 위치 정밀도를 제공한다. 일반적으로 사용되는 정밀도 등급은 P, H, C 등이 있으며, 이 중 P 등급은 가장 높은 수준이다.
강력한 하중 지지 능력: 고성능 리니어 가이드는 정밀도뿐 아니라 우수한 하중 지지력과 충격 저항성도 갖추고 있다. 특히 롤링 타입 가이드는 기존 슬라이딩 타입보다 하중 지지력이 뛰어나 복잡한 작업 조건에서도 안정적으로 대응할 수 있다. 대형 CNC 기계나 머시닝 센터에서는 이러한 고하중 지지 능력이 장비의 장기적 운용 안정성을 보장하는 핵심 요소가 된다.
낮은 마찰과 긴 수명: 특수 표면 처리 및 고성능 롤링 요소를 사용 하는 고성능 가이드는 마찰 계수가 낮아 마모를 줄이고 기계 전체의 수명을 연장시킨다. 정밀 볼 베어링을 사용하면 슬라이더와 가이드 간 마찰이 크게 줄어들고, 에너지 손실이 감소해 구동 효율이 향상된다. 예를 들어 질화 처리된 가이드와 슬라이더는 표면 경도가 높고 내식성이 강화되어 전체 시스템의 수명을 효과적으로 늘릴 수 있다.
진동 억제 및 열 안정성: 고급 소재와 최적화된 구조를 바탕으로 설계된 고성능 리니어 가이드는 가공 중 발생하는 진동과 열팽창을 효과적으로 제어할 수 있다. 기계 진동은 가공 품질에 직접적인 영향을 미치는데, 고품질가이드는 진동을 최소화하여 시스템 전체의 정밀성과 안정성을 유지하는 데 기여한다.
자료제공: CSK(www.cskmotions.com)
