오염 배출 장비에 안정적 모션 기능을 구현하는 레이디얼 휠

Bishop-Wisecarver

여러 산업 분야에서 리니어 가이드 적용은, 다양한 방향에서 복잡하고 역동적인 힘을 견딜 수 있는 하중 수용력을 필요로 한다. 이러한 힘은 절삭 공구 또는 기타 공정 요구 사항에 의해 야기되는 중력, 질량 이동, 가속 및 운동에 대한 저항력을 비롯한 다양한 소스에서 기인된다.

적재된 하중은 이상적으로 항상 리니어 가이드 휠 위에 있는 것은 아니다. 그러므로 캔틸레버 및 갠트리 구성에 방사형과, 축 방향 하중의 용량조합이 필요하다. Bishop-Wisecarver의 Dual-Vee 가이드 휠에는 2열의 앵귤러 콘택트 볼 베어링이 포함됐으며 다양한 방향으로 힘이 수용될 수 있다.

기계 또는 제품 설계에서 이동 질량 중심을 가이드 휠의 중심선에 가깝게 위치시킬 수 있는 경우, 휠의 하중은 주로 레이디얼 하중이며 상당한 축 하중 용량이 필요하진 않다. 축 방향 하중이 없는 애플리케이션에 큰 축 하중 용량의 리니어 가이드 휠 베어링을 선정하는 것은 낭비다.

MadeWell Radial Wheels은 간단한 적재조건 및 저비용의 리니어 가이드 휠 애플리케이션에 대한 해답이다. 질량 중심이 가이드 휠의 중심선에 가깝게 위치할 수 있는 설계의 경우, 레이디얼 휠이 이상적인 솔루션이 된다.

래디얼 휠은 목공 산업과 같은 여러 산업에서 중요한 혁신으로써, 가공기계 및 완제품의 설계에 활용할 수 있다. 기존 리니어 베어링이 빨리 고장 났던 톱밥과 찌꺼기가 섞인 환경에서, 레이디얼 휠은 부드럽고 안정적인 모션을 수행하는 데 익숙하다.

그뿐만 아니라 레이디얼 휠은 CNC 조각, 가이드 톱질, 위치 조정 지그 및 고정 장치, 조립 워크 스테이션 도구, 자재 취급 보조 장치, 기계 도어와 보호 장치, 그리고 기타 여러 생산 현장과 같은 가공 분야에 이상적인 제품이다.

이 외에도 디자인은 슬라이딩 벽 패널, 전동 윈도우 및 도어, 대형 서랍 슬라이드 애플리케이션, 조정 가능한 가구 같은 완제품이나 기타 시장을 정의하는 다양한 제품 개발에도 적합하다.

표준 패스너와 간단한 손 도구를 사용해서 제품과 장비에 레이디얼 휠을 신속하게 설치할 수 있다. 단순화되고 조정되지 않는 동심 중심선 타입의 디자인이 있으며, 관통 구멍 형상이 인치와 미터식 패스너를 수용하므로 부싱 없이 장착할 수 있다. 제품은 일반적으로 강성 조정 장치가 필요 없는 벽걸이형 패널과 같이, 컴플라이언스 또는 저 강성 애플리케이션에 사용된다.

강성 예압 시스템은 대체 가이드 휠 제품으로 구현하거나, 스프링 텐셔너 및 쟈크 스크루(jacking screws)와 같은 가이드 휠 외부의 메커니즘으로 수용할 수 있다.

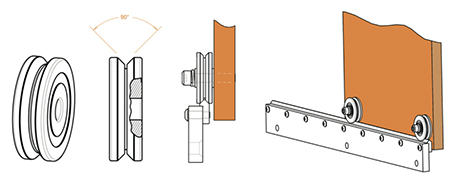

레이디얼 휠은 둘레에 90°의 V자형 홈이 있으며 90°의 주행 표면과 일치해 롤링하도록 설계됐다. Bishop-Wisecarver는 전통적인 듀얼-V 제품 라인에서 90° 표면을 가진 리니어 가이드 트랙을 제공한다.

트랙은 옵션 장착 구멍과 같이 제공되며, 22-25HRc로 경화되지 않은 AISI 1045 탄소강 또는 최소 53HRC로 경화됐다. AISI 420 스테인리스 스틸은 20-23HRc로 경화되지 않았거나, 최소 40HRc로 경화됐다.

레이디얼 휠은 AISI 52100 탄소강과 AISI 440C 스테인리스 스틸로 제공된다. 두 재료의 유형은 동일한 볼 리테이너 케이지, 씰, 그리스를 공유한다. 볼 케이지는 유리로 강화된 나일론 6,6으로 만들어졌으며 씰은 NBR(nitrile butadiene rubber)과 AISI 304 스테인레스 스틸의 조합으로 만들어졌다. 베어링은 Shell Alvania EP LF2 그리스로 윤활한다.

최소 작동 온도는 -20℃이며 그리스로 인해 제한된다. 최대 작동 온도는 +100℃이며 NBR 씰에 의해 제한된다. 재료 유형 두 가지는 크기 1,2 및 3으로 지정된 세 가지 기본 크기로 사용할 수 있다. 크기 1휠은 내경 0.201″, 외경 0.771″, 너비 0.274″이며 레이디얼 하중 용량 151lbf를 제공한다. 크기 2휠은 내경이 0.251″, 외경이 1.210″, 너비가 0.383″이며 레이디얼 부하 용량이 337lbf이다. 크기 3휠은 내경이 0.316″, 외경이 1.803″, 너비 0.551″ 그리고 레이디얼 부하 용량 832Ibf를 갖는다.

MadeWell Radial Wheels은 내부 윤활 및 밀봉 처리돼 있다. 올바르게 설치되고 유지관리 된다면, 가이드 휠은 제한된 유지보수를 통해 긴 서비스 수명과 지속적인 작동이 가능하다. 바퀴가 트랙 위를 굴러감에 따라 90° 접촉각은 속도 구배(velocity gradient)를 만든다. 바퀴의 원주가 주 지름에서 더 커지기 때문에 일정한 청소작용을 한다. 90° 가이드 휠은 이 셀프 클린 작용(self-clean action)으로 심한 오염과, 유지보수가 거의 필요 없는 열악한 환경에서 작동할 수 있다. 마모를 줄이고 수명을 최대화하려면 트랙 표면을 주기적으로 청소하고 윤활유를 바르는 것이 좋다.

유지보수 간격은 적용 및 작동환경에 따라 다르지만, MadeWell Radial Wheel은 대부분의 경우 파편이 많은 환경에서 재순환 볼 캐리지를 사용하므로 프로파일 레일보다 오래간다. 볼 베어링 접촉 궤도면은 가이드 휠 내부에서 밀폐돼 있다. 때문에 레이디얼 휠이 장착된 기계류 및 제품은, 볼 캐리지와 노출된 프로파일 레일보다 오염된 환경에서 쉽게 고장이 발생한다.

Radial Wheels은 설치가 간편하고 이해하기 쉽고 내구성이 뛰어난 설계로 프로파일 레일 및 기타 가이드 기술에 대한 새로운 저비용 대안을 제공한다. 이런 리니어 가이드 휠은 슬라이딩 윈도우, 도어, 파티션, 커버 및 기계 보호와 같은, 레이디얼 부하와 관련된 애플리케이션에 이상적이다. 제품은 완성품 생산에 사용되는 기계뿐만 아니라 완성품에도 활용될 수 있다는 점이 특별하다. MadeWell Radial Wheels의 품질과 정밀성은 중요한 제품 기능에 대한 고객의 기쁨을 확실하게 안겨줄 수 있다.

자료 제공 : Bishop-Wisecarver(www.bwc.com)
