실험실 자동화 분석 장비의 핵심은 ‘맞춤형 스테퍼 리니어 액추에이터’

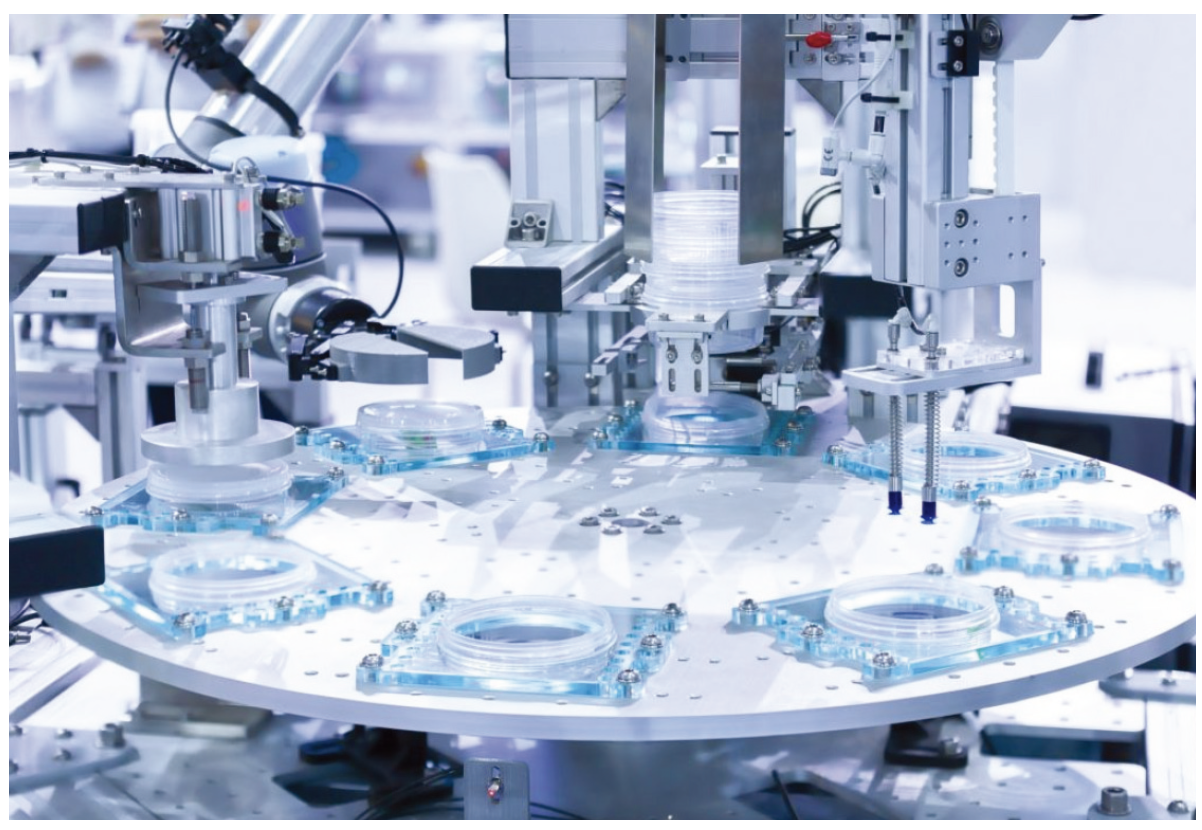

자동화 분석 장비 분야가 빠르게 발전함에 따라, 장비 설계에서 정밀성, 신뢰 성, 컴팩트한 구조에 대한 요구도 지속적으로 증가하고 있다. 자동화된 시료 전처리 시스템부터 진단 영상 장비, 액체 처리 플랫폼, 로봇 실험실시스템에 이르기까지, 최신 분석 장비는 제한된 공간과 까다로운 환경 조건 속에서도 탁월한 정확도와 일관성을 유지해야 한다. 이러한 시스템의 핵심 구성 요소중 하나인 스테퍼 리니어 액추에이터는 정밀한 동작을 구현함 으로써 고성능 운용을 가능하게 하는 핵심 역할을 수행한다.
표준 모션 제어 솔루션은 분석 장비의 설계 요구 사항을 충족하는 데 자주 한계를 드러낸다. 특히 컴팩트한 설계, 까다로운 작동 조건, 고처리량 요구가 동시에 요구되는 환경에서는 그 한계가 더욱 두드러진다. 이에 따라 분석 장비 OEM(주문자상표부착생산) 기업들은 점점 더 애플리케이션 맞춤형 성능을 제공하는 맞춤형 스테퍼 리니어 액추에이터에 의존하고 있다. 이러한 맞춤형 솔루션은 액체 처리, 시료 전처리, 진단 영상, 다축 로봇 시스템에서 발생하는 주요 과제를 해결하며, 신뢰성과 효율성, 기술 혁신 측면에서 탁월한 성능을 제공한다.
이 기사에서는 자동화 분석 장비의 과제를 해결하는 맞춤형 스테퍼 액추에 이터의 역할을 살펴보며, 정밀도, 내구성, 공간 활용, 산업 규정 준수를 최적 화하는 엔지니어링 접근법에 초점을 맞춘다. 또한 이러한 솔루션이 실험실 자동화와 분석 기술의 발전을 어떻게 이끌고 있으며, 생산성을 높이고 첨단 애플리케이션을 실현하는 데 어떤 기여를 하고 있는지도 함께 조명한다.
분석 장비 설계에서 흔히 마주하는 모션 제어 과제
자동화 분석 장비는 복잡하고 까다로운 환경에서 작동하기 때문에 이를 극복하기 위한 맞춤형 엔지니어링 솔루션이 필요하다. 특히 자동 액체 처리 시스템, 로봇 기반 실험실 플랫폼, 진단 영상 장비 등에서는 정밀 제어, 내구성, 공간 효율성이 핵심 요구 사항 으로 떠오른다. 이러한 과제를 해결하기 위해, 맞춤형 스테퍼 리니어 액추에이터는 분석 장비 설계에서 중요한 기술 혁신 요소로 주목받고 있다. 이들 액추에이터는 각 시스템에 최적화된 성능을 제공하며, 고성능 자동화 장비의 신뢰성과 정밀도를 한층 끌어올 리는 데 기여한다.
1. 신뢰성과 반복 정밀도

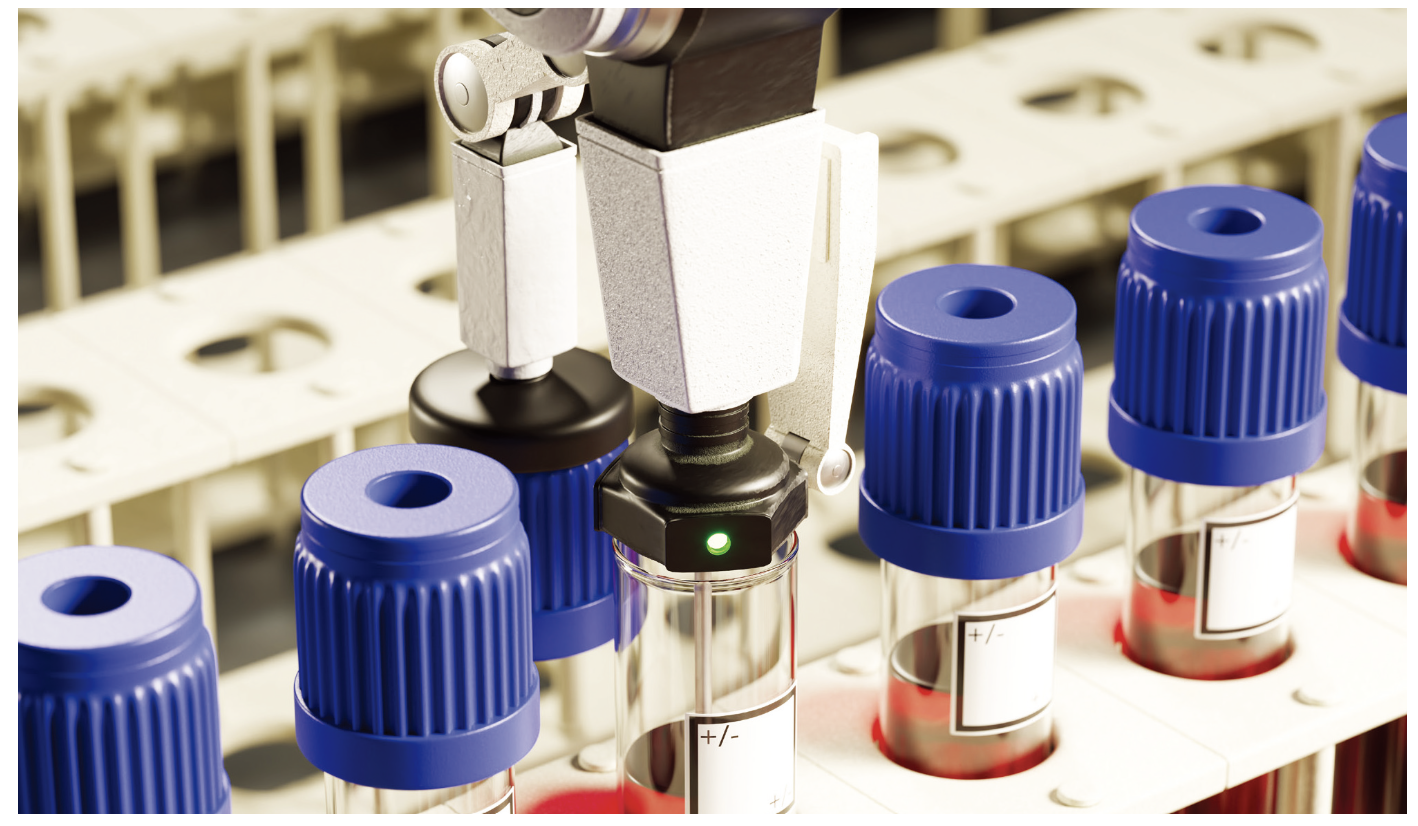

Challenge: 로봇 기반 시료 전처리 시스템과 같은 고처리량 분석 장비는 수십만 회에 달하는 반복 동작을 성능 저하 없이 수행할수 있는 부품을 필요로 한다.
Solution: 맞춤형 액추에이터는 고인장 강도 합금 및 스테인리스강 베어링과 같은 내구성 높은 부품을 사용해 마모에 견디도록 설계된다. 또한 마모 방지 코팅, 정밀 압연 리드스크루, 특수 윤활제를 적용해 마찰을 줄이고수명을 연장한다. 가속 수명 테스트를 통해 반복적인 고강도 사용 환경에서도 안정적인 성능을 유지할수 있는지를 검증함으로써 실험실 자동화 시스템에서 필수적인 반복 정밀도와 신뢰성을 확보한다.
2. 고정밀 제어 및 정확도
Challenge: 자동 액체 처리 및 진단 영상 시스템은 위치 제어, 액체 분주, 시료 처리에 있어 극도의 정밀도를 요구한다. 미세한 오차 하나만으로도 데이터 품질이나 실험 결과가 손상될 수 있다.
Solution: 맞춤형 스테퍼 액추에이터는 마이크로스테핑 기술과 최적화된 리드스크루 설계를 통해 고정밀 모션 제어를 제공한다. 엔지니어들은 자기 시스템을 맞춤 설계해 피드백 해상도를 높이 고, 각 스텝을 세밀하게 제어할 수 있도록 한다.

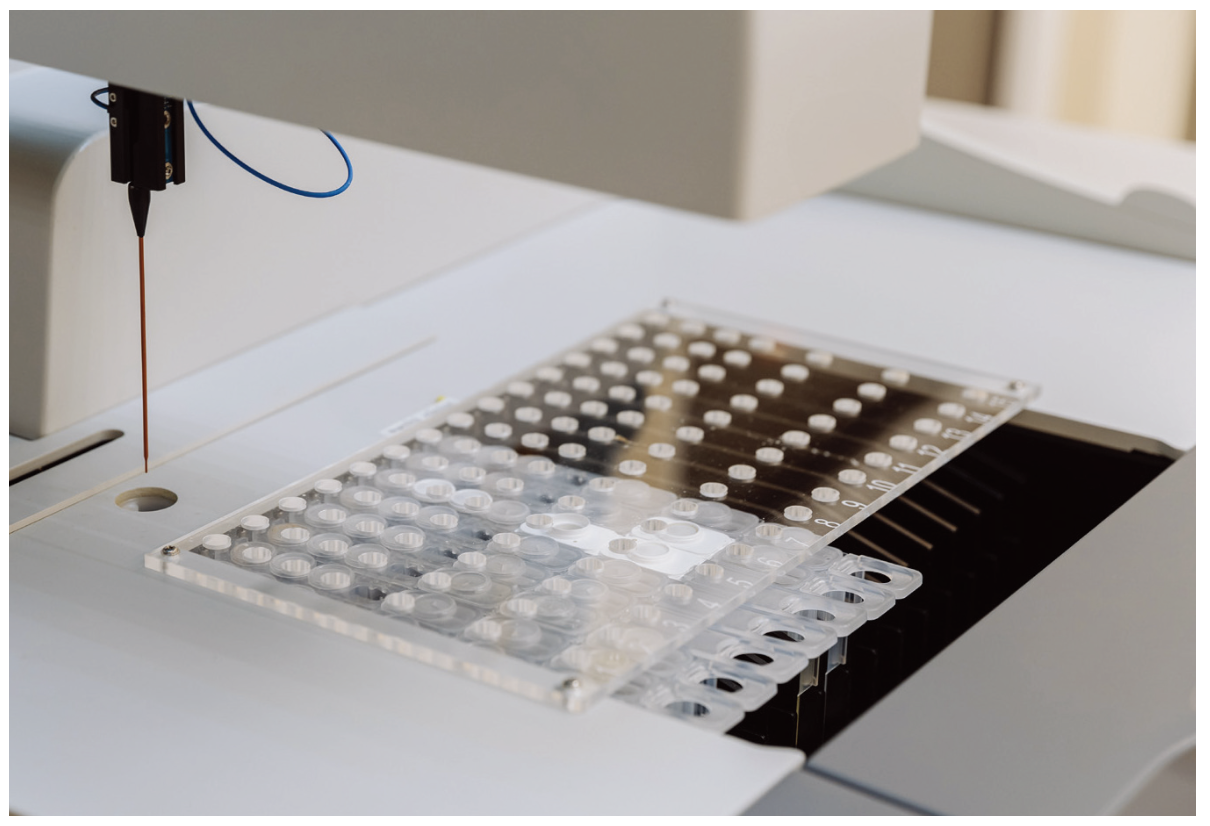

또한 통합형 위치 센서를 통해 실시간 모니터링과 오류 보정이 가능해지며, 일관된 반복 동작을 보장한다. 예를 들어 액체 처리 플랫폼에서는 피치가 작은 리드스크루를 적용한 액추에이터를 사용해 정밀한 액체 분주가 가능하며, 반복 사이클 간에도 높은 재현성을 유지함으로써 데이터 무결성을 확보한다. 필요한 위치 제어 프로파일에 따라 백래시 방지 리드스크루 너트를 적용할 수 있으며, 서브마이크론 수준의 위치 정밀도 달성도 가능하다.
3. 공간 제약 및 소형화

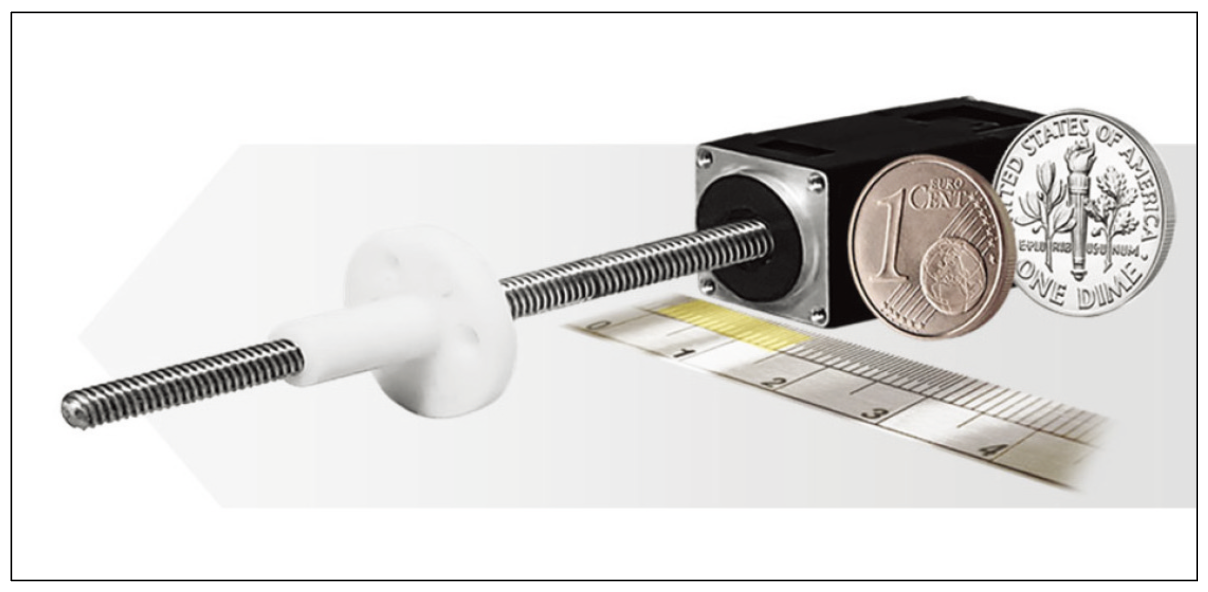

▲ 15mm까지 소형화된 정밀 액추에이터
Challenge: 액체 처리 플랫폼이나 소형 진단 장비와 같은 시스템은 제한된 공간 내에서 성능을 유지해야 하기 때문에 소형 부품 설계가 필수적이다. 실험실 자동화 워크플로우에 최적화된 통합을 위해서는 작고 가벼운 설계가 요구된다.
Solution: 맞춤형 스테퍼 액추에이터는 제한된 공간 내에서 최대 성능을 발휘할 수 있도록 설계된다. 엔지니어들은 고강도 소재를 활용하고, 내부 구조를 최적화하며, 부품을 컴팩트한 하우징에 정밀하게 배치할 수 있도록구성한다. 또한 고급 권선 기술과 소형 화된 자기 어셈블리를 적용해 작은 크기에서도 강력한 성능을 유지하고, 발열을 줄이며 에너지 효율을 높인다. 맞춤형 장착 방식과 로우 프로파일(저형상) 구성은 자동 피펫팅 장비나마이크로 유체 시스템 등 소형 분석 장비에 이상적인 솔루션을 제공한다.
특수 설계 요구 사항에 대한 대응
맞춤형 스테퍼 액추에이터는 분석 장비의 전문화된 요구 사항을 충족하기 위해 정밀하게 설계되며, 표준형 설계 대비 향상된 성능과 유연성을 제공한다.
1. 실험실 환경을 위한 저소음 작동
Challenge: 자동화 시스템에서 발생하는 소음은 공유 실험실이나 임상 연구 환경에서 작업 흐름을 방해할 수 있다.

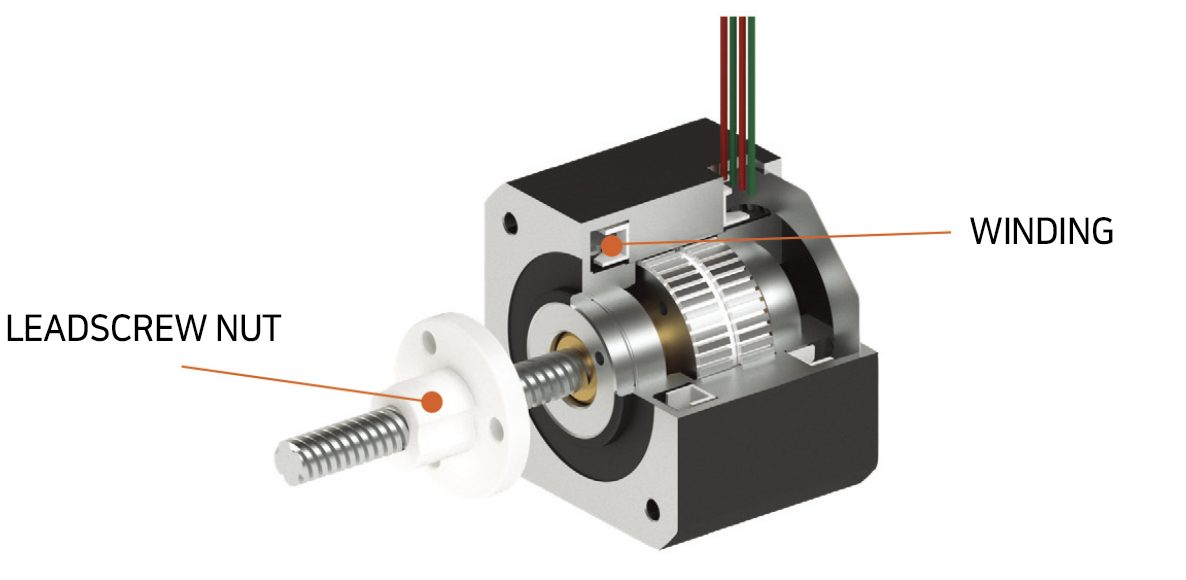

Solution: 엔지니어들은 맞춤형 리드스크루 너트를 적용하고, 모터 권선 구조를 최적화해 진동과 소음을 최소화한다. 여기에 마이 크로스테핑 제어 알고리즘을 적용해 액추에이터의 움직임을 더욱 부드럽고 조용하게 만들어준다.
이러한 저소음 설계는 시료 준비나 액체 처리 작업과 같이 정숙한 작업 환경 유지가 중요한 실험실 애플리케이션에서 사용성을 크게 향상시킨다.
2. 열 관리 및 에너지 효율
Challenge: 진단 영상 장비나 액체 처리 플랫폼과 같은 장비는 지속적인 작동 중 많은 열이 발생하며, 이는 시스템의 성능 저하로 이어질 수 있다.
Solution: 구리 및 알루미늄과 같은 열전도성이 높은 소재를 사용해 열을 효과적으로 방출하며, 에너지 효율적인 권선 설계를 통해 전기 저항을 줄이고 발열을 최소화한다. 또한 열 차단 기술을 적용해 인접 부품을 보호함으로써 장시간 사용 시에도 안정적인 작동을 보장한다. 특히 배터리 기반 시스템의 경우, 저전력 설계를 적용한 액추에이터는 정밀도를 유지하면서도 작동 시간을 연장시켜 더욱 효율적인 운용이 가능하다.
3. 다축 애플리케이션에서의 복합 모션 제어
Challenge: 시료 전처리나 영상 장비용 로봇 시스템은 복잡한 작업 흐름을 처리하기 위해 동기화된 다축 모션 제어가 필수적이다.
Solution: 컨트롤러가 통합된 맞춤형 스테퍼 액추에이터는 정밀한 다축 동기화를 가능하게 한다. 엔지니어들은 고급 운동학 모델 링을 통해 각 축의 움직임을 부드럽고 정밀하게 동기화하며, 가변 하중 조건에도 실시간으로 적응할 수 있도록 설계해 시료 다중 처리나 영상 정렬과 같은 복잡한 작업에서도 안정성과 정밀도를 유지한다.
규제 환경에서의 성능 및 규정 준수 확보
분석 장비가 사용되는 의료, 제약, 식품 분야 등 규제 환경에서는 정밀성과 신뢰성뿐만 아니라 관련 규정에 대한 엄격한 준수가 요구된다. 맞춤형 액추에이터는 이러한 규제 요건과 성능 기준을 동시에 충족시키는 핵심 구성요소로, 장비의 안정적인 운용과 데이 터의 일관성 확보를 보장한다.
1. 실험실 규격 준수
Challenge: 분석 장비는 ISO를 포함한 다양한 실험실 장비 품질및 안전 기준을 엄격하게 충족해야 한다.
Solution: 맞춤형 액추에이터는 스테인리스강, PEEK(폴리에테 르에테르케톤) 등 내화학성과 내구성이 뛰어난 소재로 제작되며, ISO 인증을 받은 클린룸 공정에서 조립되어 오염을 방지한다. 또한 모든 액추에이터는 열사이클 테스트, 화학 노출 테스트 등 엄격한 검증 절차를 거쳐 국제 표준 규정에 부합하는 성능과 안정성을 보장한다.
2. 오염 저항 환경에서의 내구성 확보
Challenge: 실험실 장비는 강력한 세정제나 살균 공정에 자주 노출되며, 이는 부품의 부식과 마모를 유발할 수 있다.
Solution: 엔지니어들은 Parylene C나 PTFE(불소수지) 와 같은 내구성 높은 보호 코팅과 소재를 적용해 부식과 마모를 방지한다. 또한 IP 등급의 씰링 설계를 통해 멸균 또는 화학적으로 가혹한 환경에서도 장기간 안정적인 작동이 가능하도록 한다. 이러한 설 계는 특히 자동 액체 처리 시스템 및 시료 전처리 장비와 같은 환경에서 큰 효과를 발휘한다.
차세대 분석 기술의 발전의 동력
맞춤형 스테퍼 리니어 액추에이터는 액체 처리, 진단 영상, 로봇 실험실 시스템 등 자동화 분석 장비 설계에서 발생하는 고유한 과제들을 효과적으로 해결한다. 정밀도, 내구성, 저소음, 규정 준수 측면에서 액추에이터를 최적화함으로써, 제조업체는 실험실 생산성을 높이고 첨단 연구를 가능하게 하는 혁신적인 장비를 개발할 수 있다. 이러한 맞춤형 엔지니어링 솔루션은 차세대 분석 기술의 발전을 뒷받침하며, 현대 실험실의 효율성과 신뢰성을 한층더 끌어올리는 데 기여하고 있다.
자료제공: DINGS’ Motion USA(www.dingsmotionusa.com)
