정밀성·내구성이 요구되는 환경에 적합한 산업용 슬라이딩 가이드의 응용 사례
텔레스코픽(Telescopic) 리니어 가이드는 지정된 공간 내외로 부드럽게 하중을 연장하거나 축소할 수 있는 기능을 갖추고 있어, 산업 현장에서 공간을 절약하는 데 탁월한 솔루션이다. 많은 경우이 솔루션은 고가의 6축 로봇 시스템 없이는 불가능한 동작도 수행할 수 있어 그 활용도가 점점 높아지고 있는 상황이다.
▲ 산업용 텔레스코픽 레일은 컨베이어 시스템에서 의료, 로봇공학, 머신 툴까지 다양하게 활용된다. 사진 왼쪽은 챗GPT 생성 이미지, 오른쪽은 Rollon의 텔레스코픽 레일 사진
컨베이어 시스템에서의 텔레스코픽 모션
자동화된 시설에서는 컨베이어가 수백 피트 이상 길게 이어 지는 경우가 많다. 일상적인 운영 중에는 작업자들이 컨베이어 주변에 효율적으로 배치되도록 설계되어 있지만, 설비 전환(Changeover)이나 유지보수가 필요할경우에는 이러한 레이아 웃이 오히려 작업의 걸림돌이 된다.이런 상황에서 비용이 많이 드는 크로스오버 브리지나 컨베이어 라인을 열 수 있는 공간이 없다면, 유지보수 인력은 무조건 컨베 이어를 돌아서 가야만 하고, 이는 작업 효율을 크게 저하시키는 요인이 된다.
이때 텔레스코픽 레일은 컴팩트하면서도 경제적인 대안을 제공 한다. 작업자가 컨베이어 구간을 필요할 때 간단히 옆으로 밀어낼수 있게 하여, 컨베이어를 돌아가지 않고 직접 통과할 수 있도록 하므로, 작업 흐름의 효율성과 동선이 크게 향상된다.일부 부품 공급업체는 이미 유지보수 인력이 장비에 접근할 수 있도록 컨베이어를 간단히 밀어낼 수 있는 텔레스코픽 구조의 솔루 션을 설계하여 적용하고 있다. 텔레스코픽 구조로 리트랙팅(수납 형)되는 컨베이어는 전동형 원통 롤러 컨베이어에서 가장 일반적 으로 사용되지만, 각 구간에 개별 모터가 장착된 모듈형 벨트 컨베이어에서도 활용이 가능하다.
다만 중요한 고려사항은, 이러한 구조를 사용할 경우 운반되는 제품이 컨베이어 구간사이를 연결 하는 ‘나이프 엣지’ 같은 접속 구조를 통해 문제없이 이송될 수 있어야 한다는 점이다.리트랙팅 가능한 컨베이어에 텔레스코픽 구조를 적용하는 설계는 보통 사용자가 사내 전용 시스템을 직접 개발하거나, 기계 제작자가 컨베이어 라인을 중단할 물리적 구간이 필요하다고 판단할 때 시작된다.이러한 시스템은 일반적인 OEM 표준 컨베이어 구성품에 포함되지 않는 경우가 많기 때문에, Rollon은 프로젝트의 요구에 맞춰 텔레스코픽 솔루션을 맞춤 설계한다. 수동 또는 전동 방식 모두 적용 가능하며, 비표준 구조이더라도 Rollon은 이를 체계적인 설계 절차에 따라 대응한다.
텔레스코픽 리니어 가이드를 적용한 리트랙팅 컨베이어 구조는 기존의 ‘플립업(Flip-up)’ 방식 컨베이어보다 본질적으로 더 안전하 다. 플립업 방식은 작업자가 컨베이어 구간을 직접 들어 올려야 하며, 낙하 위험을 방지하기 위한 별도의 조치가 필요한 경우도 많다.반면, 텔레스코픽 구조는 슬라이드 자체가 하중을 지지하므로, 수동 방식일 경우에도 작업자가 단순히 슬라이드를 당기기만 하면 컨베이어 구간이 확장되어 다시 사용할 수 있는 상태로 복귀된다.

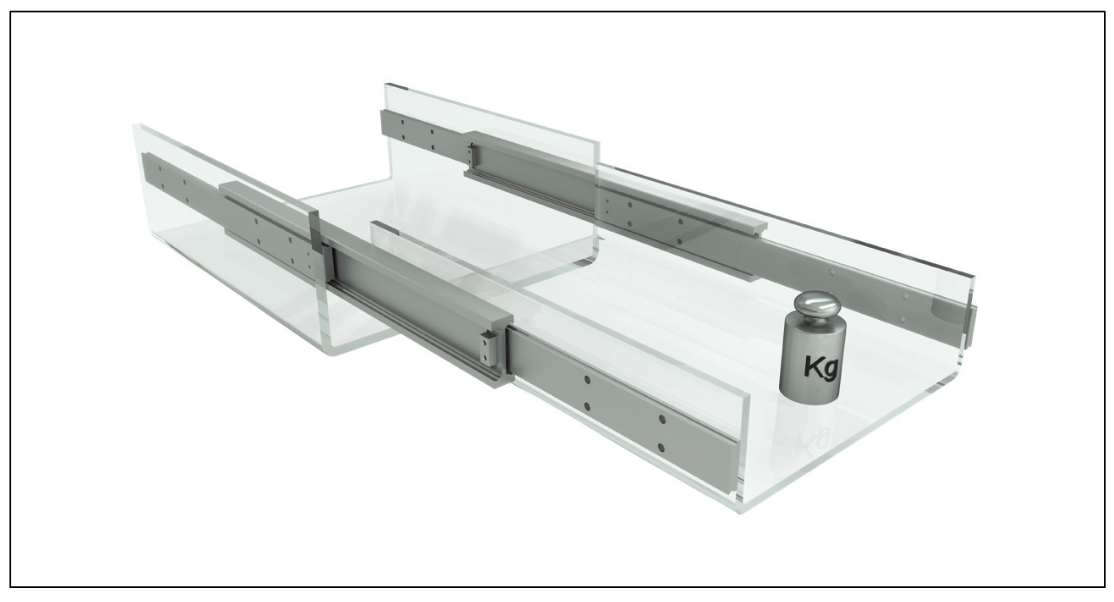

<그림1> Rollon 텔레스코픽 레일은 고하중 산업 환경을 지지하도록 설계되었으며, 캔틸레버 상태에서도 높은 강성과 안정성을 유지한다.
의료 산업에서의 텔레스코픽 모션
의료기기 생산 환경에서는 청결 유지가 절대적인 필수 요건이다. 따라서 이 환경에서 사용되는 기계 설계와 모션 구성품은 입자 생성이 없어야 하며, 이를 철저히 통제해야 한다. 문제는 이러한 환경의 부품들은 일반적으로이소프로필 알코올 등 강한 화학약품 으로 자주 세척되며, 이러한 세척은 부식과 성능 저하를 유발해 입자 발생의 원인이 될 수 있다는 점이다.
이러한 까다로운 요구에 대응하기 위해, Rollon은 일부 텔레스코픽 가이드 설계를 클린룸 인증 및, 일부 경우에는 FDA 승인을 받은 하드 니켈 코팅 구성품으로 맞춤화할 수 있는 옵션을 제공한 다. 이 코팅은 스테인리스 금속보다 우수한 내성 성능을 제공하 며, 반복적인 세척 후에도 녹이나 산화 입자 형성을 방지하여 클린룸 환경에 이상적인 선택지로 작용한다. 이러한 특수 코팅된 구성품은 스테인리스 금속보다도 뛰어난 성능을 발휘할 수있다. 특히, 반복적인 세척 작업 이후에도 녹 발생이나 산화 입자 형성이 없기 때문에 청정도를 엄격히 요구하는 클린룸 환경에 최적화된 솔루션이다.
의료 및 클린룸 환경에 적합하도록 추가로 맞춤화할 수 있는 요소 에는 리니어 슬라이드 어셈블리 내부에 스테인리스 볼 베어링을 적용하는 구성이 포함된다. 이 볼 베어링은 식품 등급의 그리스 또는 적합한 윤활유와 함께사용되어, 환경 내 오염 물질이나 가스 방출이 발생하지 않도록 설계되어 있다.Rollon은 비표준 하중 조건에서도 사용할 수 있도록 리니어 가이드를 공인 인증해줄 수 있으며, 기계 제작자가 장비를 슬라이드에 직접 장착할 수 있도록 나사산 탭 가공도 제공하여, 공간을 더욱 절약하고 기계를 더욱 컴팩트하게 구성할 수 있도록 지원한다.
<그림2> Rollon 텔레스코픽 레일은 무거운 드라이브, 모터 제어기, 로봇 제어기 등을 의료기기 제조 장비의 하부에 장착할 수 있어 공간을 방해하지 않으면서도 쉽게 접근할수 있도록 해준다.
<그림3> 확장된 부품 트레이와 연동되는 로봇은 텔레스코픽 리니어 가이드의 처짐을 최소화해야 픽 앤 플레이스 작업을 성공적으로 수행할 수 있다.
로봇 공학에서의 텔레스코픽 모션
산업용 등급의 텔레스코픽 리니어 레일은 ‘자동 저장 및 검색 시스템(AS/RS)’뿐만 아니라, 수동으로 운용되는 고중량 보관·검색 설비에서도 탁월한 성능을 발휘한다.
수동형 S/RS: 수동으로 작동되는 저장 및 검색 시스템(S/RS)의 경우, Rollon의 텔레스코픽 레일은 매우 낮은 마찰력을 제공하 여, 작업자가 매우 무거운 하중도 손쉽게 밀고 당길 수 있도록 해준다. 여기에 적절히 설계된처짐(deflection)은 작업자 안전 확보에도 중요한 역할을 한다. 하지만 안타깝게도 산업용 모션 부품 공급업체 중 편향 계산을 실행하는 곳은 거의 없다. Rollon은 이런 문제를 해결하기 위해 수동 작동 시스템에서도 특정처짐 수치를 기준으로 텔레스코픽 리니어 가이드를 설계하며, 이를 통해 작업자가 축을 쉽게 여닫을 수 있도록 한다.
자동형 AS/RS 시스템: 자동화 시스템의 경우, Rollon 텔레스코픽 레일은 탁월한 강성과 반복 정밀도를 제공하여 정확한 모션과 공간 절약을 동시에 실현한다. 또한, 자동화 시스템에서는 정확하게 설계된 처짐이 직교 로봇, 6축 로봇, 스카라 로봇과 같은 다양한 로봇들이 텔레스코픽 어셈블리와 인터페이스할 때 픽 포인트(pick point)를 정확하게 유지할 수 있도록 도와준다.
Rollon은 OEM들과 협력하여, 특정 텔레스코픽 어셈블리에 대해 명시된 처짐 수치가 실제 적용 환경에서도 그대로 구현될 수 있도록 정밀하게 설계한다. 이렇게 하면 OEM은 로봇 시스템을 텔레스코픽 어셈블리의 특정 지점에 맞춰 정밀하게 프로그래밍할 수 있으며, 이는 곧 운전 중의 신뢰성과 정밀도를 확보하는 데 결정적인 역할을 한다.

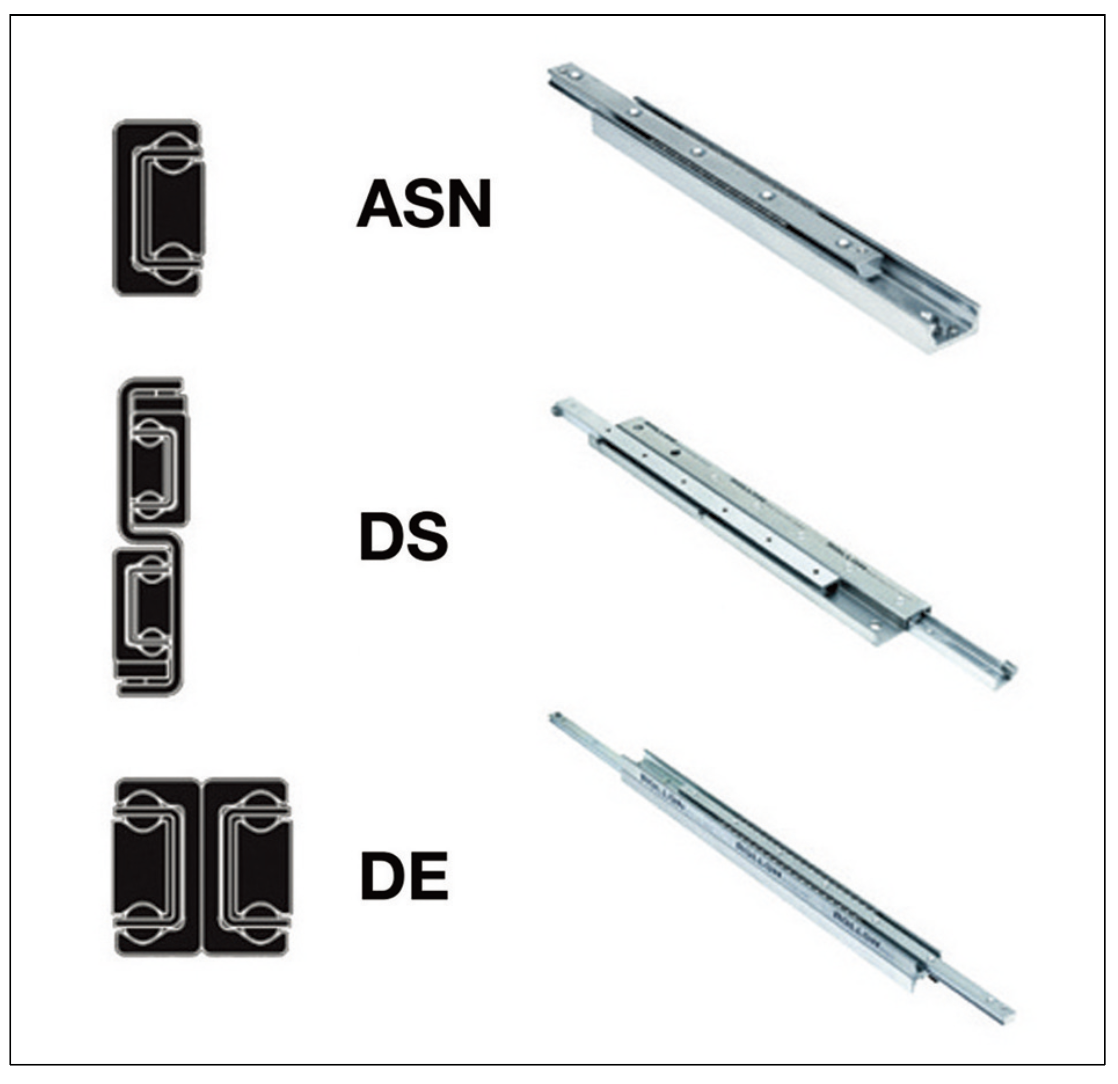

<그림4> Rollon ASN 텔레스코픽 리니어 베어링, DS 텔레스코픽 리니어 베어링, DE 리니어 베어링
머신 툴(Machine-Tool) 산업에서의 텔레스코픽 모션
웨이크보드(모터보트와 스키보트의 기타 수상 스포츠 장비)를 견인하기 위한 리지드 프레임 아치를 제조하는 한 제조업체는 무거운 물건을 보관하기 위해 키가 큰 랙을 사용한다. 아치의 무게는약 499kg(1100파운드)에 달하기 때문에 작업자 안전에 대한 위 험을 최소화하기 위해 조심스럽게 다루어야 하며, 한동안 머시닝 센터 직원들은 다양한 접근 방식을 사용하여 재고와 부품을 이동 했다. 이에 따라 이 제조업체는 CNC 가공용 원자재와완성된 공작물을 모두 운반하기 위해 키가 큰 랙을 사용하기로 전환했다.텔레스코픽 리니어 어셈블리는 이러한 랙을 완성하여 무거운 하중을 처리하는 동시에 머시닝 센터 직원이 부품에 안전하고 쉽게 접근할 수 있도록 한다.
산업용 텔레스코픽 레일의 이점
고하중 처리와 역동성: Rollon 텔레스코픽 레일은 산업 현장에서 요구되는 무거운 하중을 안정적으로 지지할 수 있으며, 최적의 주행 성능까지 제공한다. 이는 값싼 소비자용 슬라이드가 얇은 판금 으로 성형되어 제작되는것과 달리, Rollon 제품은 견고한 프레임 구조와 열처리 및 연삭 가공된 레일 주행면으로 구성되어 있어 탁월한 신뢰성과 긴 수명을 바탕으로, 총 소유 비용까지 낮춰주는 산업용 솔루션이다.
매우 낮은 처짐: Rollon 텔레스코픽 레일은 설계 요건과 예산 제약에 맞춰, 허용 가능한 처짐량을 정밀하게 설정하고 맞춤 제작할수 있다. 강건한 프로파일 구조는 필요 시 처짐을 효과적으로 최소화한다.
부드러운 움직임: Rollon 텔레스코픽 레일의 견고한 구조 덕분에 무거운 하중과 진동이 가해지는 상황에서도 부드러운 움직임을 구현할 수 있다.
탁월한 유연성: Rollon 텔레스코픽 레일은 수직형 스토리지 솔루 션과 기타 맞춤형 설계가 필요한 산업 애플리케이션을 충족한다. 특히 ASN 시리즈, DE 시리즈, DS 시리즈 텔레스코핑 제품은 거의 모든 애플리케이션에적합하다.
공간 절약: Rollon 텔레스코픽 레일은 최대 150%까지 확장이 가능하고, 사용하지 않을 때는 슬림하게 수납되어 작업 현장의 귀중한 공간을 절약할 수 있다. 이는 설비 크기가 작아지고 작업 셀이 점점 협소해지는 환경에서 더욱 중요한 이점이다.
