리니어 솔레노이드 vs 리니어 액추에이터, 기술적 차이점과 선택 기준은?
선형 모션 시스템에 관한 두 가지 경쟁 기술인 선형 액추에이터(Linear Actuators)와 솔레노이드(Solenoid)에 대해 살펴보도록 하겠다. 둘 다선형 모션을 생성하도록 설계되었지만, 매우 다른 방식으로 이를 수행 한다. 이러한 장치 간의 차이점을 이해하면 필요에 가장 적합한 기술을 선택하는 데 도움이 될 수 있다. 이 기사에서는 선형 액추에이터와 솔레 노이드의 차이점, 구성 요소, 장점 및 응용 프로그램을 살펴보겠다.
선형 액추에이터의 기본 구성요소
선형 액추에이터는 회전 운동을 선형 운동으로 변환하는 장치이다. 일반적으로 모터, 기어박스, 스크류 드라이브로 구성되어 있으며, 함께 작동하여 선형 운동을 생성한다. 선형 액추에이터는 정밀한 위치 지정, 가변 속도및 높은 하중 용량이 필요한 로봇 공학, 의료 장비 및 자동화와 같은 산업에서 널리 사용된다. 기본 구성 요소는 모터, 기어박스, 스크류 드라이브이다.
• 모터: 액추에이터에 회전력을 제공한다.
• 기어박스: 기어박스는 액추에이터의 속도 및 토크 특성을 결정하는 역할을 담당한다.
• 스크류 드라이브: 리드 스크류(lead screw)를 따라 캡티브 블록 (captive block)을 상하로 이동시키며 회전 운동을 선형 운동으로 변환한다.
선형 액추에이터의 종류와 장점
선형 액추에이터는 종류에 따라 볼스크류, 롤러 스크류, 리드 스크류 등으로 나눌 수 있다.
• 볼 스크류 액추에이터: 높은 효율과 낮은 마찰력을 갖추고 있어 정밀한 움직임에 적합하다.
• 롤러 스크류 액추에이터: 볼 스크류보다 더 높은 하중 용량과 효율성을 제공하며, 중장비 애플리케이션에 적합하다.
• 리드 스크류 액추에이터: 경제적인 옵션이지만 마찰력이 높을 수 있으며 일반적으로 경량 작업에 사용된다.
선형 액추에이터는 △정밀한 위치 제어(고도로 정확한 모션 컨트롤을 제공) △가변 속도(다양한 작업에서 이동 속도를 조절할 수 있어 유연성이 높음) △고하중 용량(더 무거운 하중과 긴 스트로크 길이를 효율적으로 처리가능) 등의 장점을 갖고 있다.

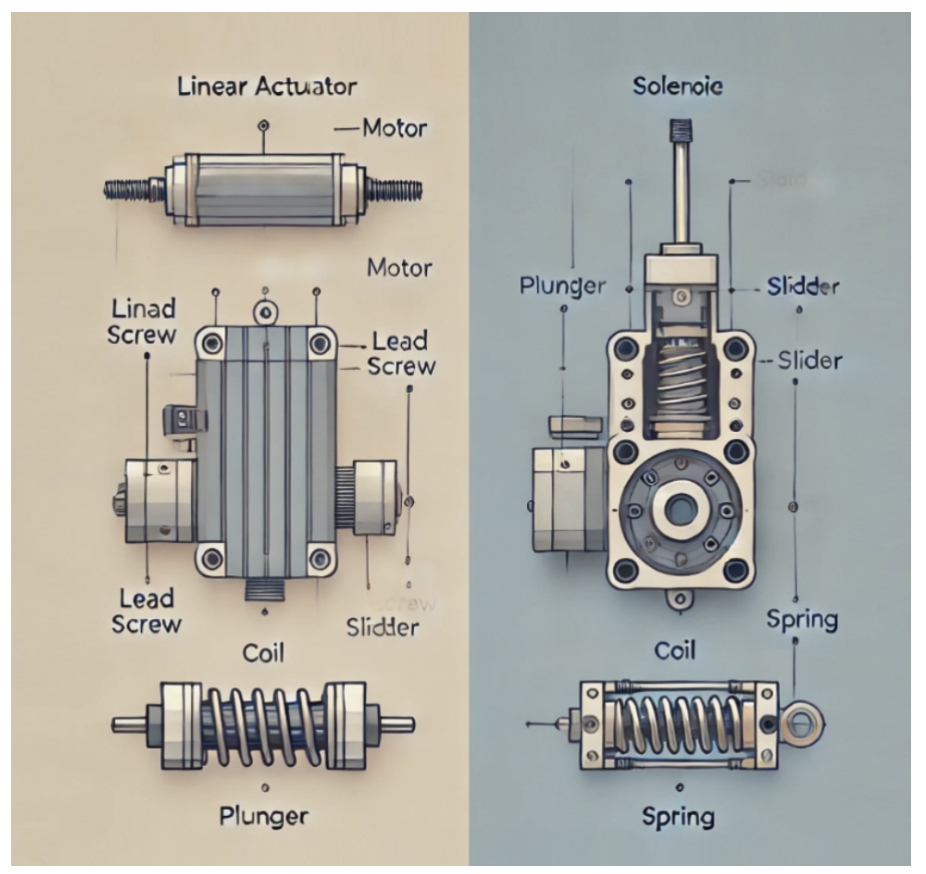

▲ 챗GPT가 생성한 솔레노이드(사진 오른쪽)와 선형 액추에이터(왼쪽)를 간단히 비교한 이미지.
솔레노이드의 기본 구성요소
솔레노이드는 전자기 장치로, 코일에 전류가 흐를 때 자기장을 생성하여 플런저(plunger)를 이동시키며 선형 운동을 발생시킨다. 이 방식은 빠르고 단순한 선형 운동을 제공하므 로, 신속하고 신뢰할 수 있는 ON/OFF 동작이 필요한 응용 분야에 적합하다. 솔레노이드는 코일, 플런저, 스프트 등의 기본 구성요소로 이뤄져 있다.
• 코일(Coil): 전원이 공급되면 자기장을 생성한다.
• 플런저(Plunger): 자기장에 반응하여 움직이는 금속 막대이다.
• 스프링(Spring): 작동 후 플런저를 원래 위치로 되돌리는 역할을 한다.
솔레노이드의 종류와 장점
솔레노이드는 종류에 따라 Pull 타입과 Push 타입으로 나눌 수있다.
• Pull-Type 솔레노이드: 작동 시 플런저가 코일 내부로 당겨진다.
• Push-Type 솔레이노이드: 작동 시 플런저가 코일 밖으로 밀려 나온다.
솔레노이드의 장점은 △간단한 디자인(움직이는 부품이 적고 제조가 쉬움) △빠른 반응 시간(거의 즉시 작동하고 작동이 해제됨) △ 저렴한 가격(일반적으로 선형 액추에이터보다 저렴함) 등이 있다.
선형 액추에이터와 솔레노이드의 주요 차이점
• 전력 소비
선형 액추에이터: 모터가 이동 중 지속적으로 작동하기 때문에 더많은 전력을 소비한다.
솔레노이드: 작동할 때만 전력을 소비하므로 짧은 작업에서는 더에너지 효율적이다.
• 모션 제어
선형 액추에이터: 위치, 속도, 힘을 정밀하게 제어 가능하다.
솔레노이드: on/off 방식으로 작동하며, 위치 제어 기능이 제한적이다.
• 하중 용량
선형 액추에이터: 더 무거운 하중과 긴 스트로크 길이를 처리할수 있다.
솔레노이드: 일반적으로 가벼운 하중과 짧은 스트로크에 사용된다.
• 내구성
선형 액추에이터: 빈번한 사용과 가혹한 환경에서도 높은 내구성을 갖도록 설계됐다.
솔레노이드: 연속 사용 시 더 빠르게 마모될 수 있으며, 특히 진동이 심하거나 고온 환경에서는 수명이 짧아질 수 있다.

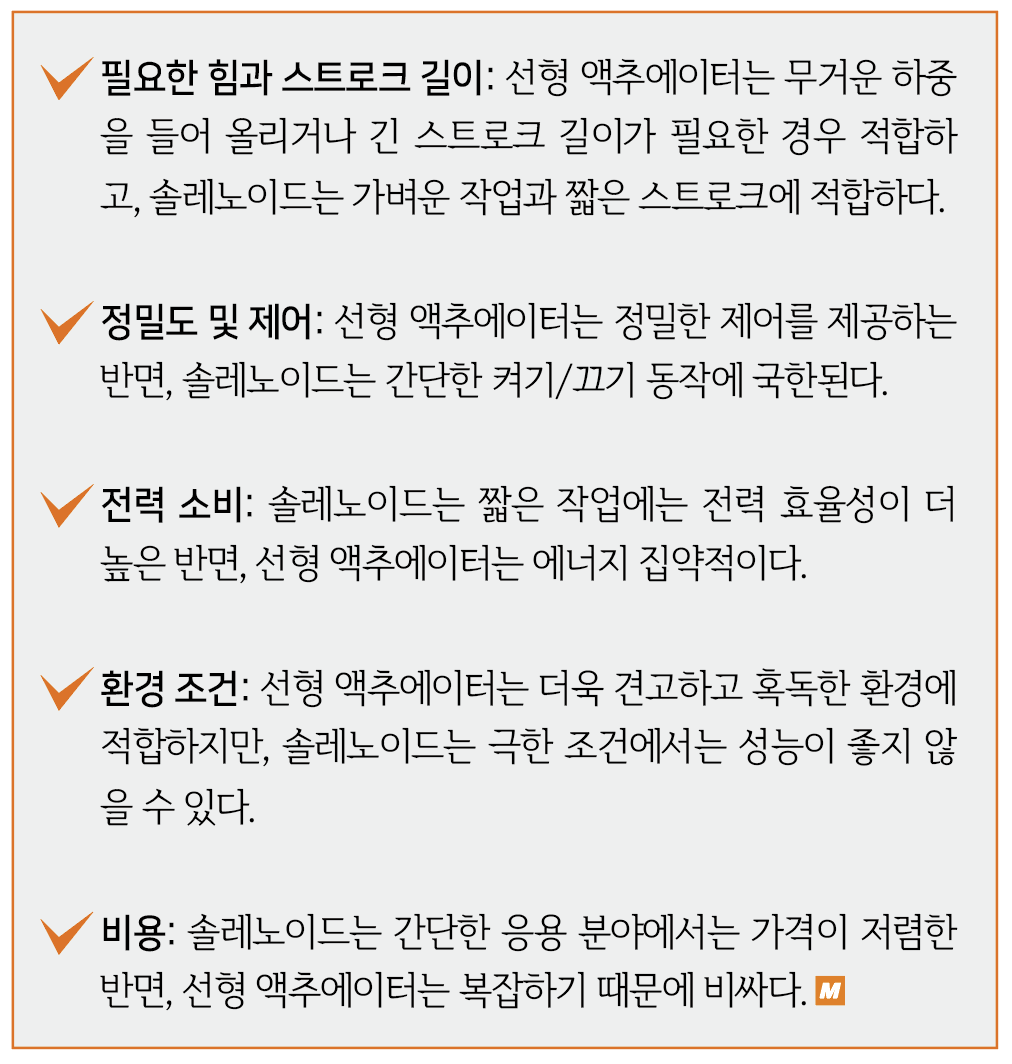

액추에이터 선택시 고려 사항
자료제공: Actuonix Motion Devices(www.actuonix.com)
