전송 시스템을 위한 새로운 구성 요소 TS 2plus - EcoLift EL 2

Bosch

EcoLift EL 2의 특징

• 전도성 물질의 체계적인 사용을 통한 ESD 호환성

• 추가 모터 없이 공작물을 수평으로 운반한다.

• 완전히 조립돼 있으며 즉시 사용할 준비가 돼 있다.

• 낮은 사이클 시간으로 인해 유연하게 리프트를 사용할 수 있다.

• 저 마모 구동 콘셉트 - 수평 이송을 위한 추가 모터가 필요 없다.

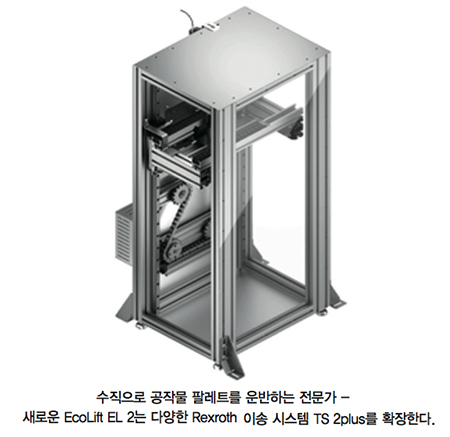

Rexroth 이송 시스템 TS 2plus는 컨베이어 기술에서 만능인 제품이다. 표준화된 모듈 유닛과 모듈식 설계는 다양한 방법으로 결합될 수 있으므로 광범위한 용도를 보장한다. EcoLift EL 2는 수직형 공작물 이송 장치 모듈을 포함하도록 TS 2plus 포트폴리오를 확장함으로써 곧 더 많은 유연성을 제공할 것이다.

이를 통해 시스템은 개별 필요에 맞게 신속하게 조정할 수 있다.

Rexroth는 드라이브 측면에서 통합된 안전기능이 있으며, 최대 7.8초의 짧은 시간 주기를 가능케 하는 자체 MSM 동기서보모터를 갖췄다.

EcoLift EL 2는 좁은 공간에서도 Rexroth 전송시스템 TS 2plus를 최대한 활용할 수 있다. 리프트는 전송라인의 끝에서 이송 레벨 두 개 사이의 공작물 팔레트를 전환하는 것으로 가정한다(상단에서 하단으로. 또는, 그 반대로). 이렇게 하면 빈 공작물 팔레트를 조립라인 아래로 반환해 공간을 절약하는 전체 레이아웃을 구현하고, 어셈블리 홀의 공간을 효율적으로 사용할 수 있다.

EcoLift EL 2는 디자인이 간단하고 정교하다. 덕분에 추가 모터 없이 작업 대상물을 가로로 운반하거나 리프트 안팎으로 이동시킬 수 있어 경제적이다. 수직 운동은 저 마모 서보 모터 MSM을 통해 이뤄진다. MSM에는 엔코더 및 전원 연결을 위한 인터페이스와 앱솔루트 엔코더가 내장돼 있다. EcoLift EL 2의 전체 에너지 소비를 줄이고, MSM에 통합된 전기로 작동하는 브레이크가 필요한 안전을 보장한다.

서보 모터가 승강기 외부에 위치한 것은 유지보수가 사용자 친화적이고, 서보 모터에 문제가 생겼을 때 교체하기 쉽다는 것을 의미한다. 동일하게 윤활 장치에도 쉽게 접근할 수 있으며 카트리지를 수월하게 교환할 수 있다.

유지보수 해치와 빠른 분리용 측면 플레이트 나사로 서비스가 더욱 간단해졌다.


다기능, 모듈식, 즉시 사용 가능한 특성

EcoLift EL 2는 최대 800x800mm 크기의 표준 공작물용 팔레트 치수에 적합하며, 공작물 팔레트 당 최대 60kg의 무게를 견디기 위해 설계됐다. 이송 높이의 범위는 290mm에서 1,790mm 사이다.

Rexroth는 EcoLift EL 2를 완벽하게 조립된 장치 혹은, 기존 TS 2plus 시스템에 쉽게 연결할 수 있는 유닛으로 제공한다.

통합된 보호 인클로저 역시 표준장비에 포함돼 있다. 불투명한 철판 또는 투명 플라스틱으로 선택할 수 있다. 리프트는 서보 드라이브의 사용과 움직이는 부품의 감소 덕분에 마모가 적고 유지보수가 쉬우며, 장기적으로 비용을 절감할 수 있다.

범용 ESD 호환성은 EPA(Electrostatic Protected Area) 환경에서 사용할 수 있는 옵션일 뿐만 아니라 안전하고 보호된 전체 시스템에서도 허용된다.

자료 제공 : Bosch(www.boschrexroth.com)
