항공기 EEV 냉매 유량 정밀 제어에 최적화된 고정밀 스테퍼 모터
▲ 항공기에서 전자식 팽창밸브(EEV)를 조절하는 고정밀 스테퍼 모터의 챗GPT 생성 이미지 (이미지 출처: OpenAI)
스테퍼 모터는 항공기 승객의 쾌적함을 보장하는 데 중요한 역할을 한다. 항공기의 환경제어 시스템(ECS) 내 전자식 팽창밸브 (EEV, Electronic Expansion Valve)를 정밀하고 반복적으로 제어하기 위해서는 높은 내구성을 갖춘 모터가 필요하다. 또한, 설계 통합을 위한 맞춤 제작이 자주 요구되므로, 모터의 사양 결정은 항공기 환경제어 시스템 개발에서 필수적인 단계로 여겨진다.항공기 객실 내 환경 제어 시스템(ECS)은 승객과 승무원의 안전과 쾌적함을 유지하는 핵심 기술이다. 이 시스템은 객실 내 압력과 온도를 조절하며, 특히 공기 흐름을 조절하는 밸브가 중요한 역할을 한다. 공조 및 냉각 기능을 담당하는 전자식 팽창밸브 (EEV)는 냉매의 흐름을 정밀하게 조절하여 객실 내 온도를 효율 적으로 유지하도록 한다.
EEV는 ECS 컨트롤러에서 수신한 신호를 바탕으로 전기모터를 이용해 작동한다. 모터는 밸브를 정밀하게 조절하여 냉매를 증발 기에 공급하며, 이를 통해 기내 공기의 온도를 조절하는 역할을 한다. 증발기로 유입되는 공기는 엔진에서 발생하는 블리드 에어나 압축열로 가열되며, 냉매와의 혼합을 통해 객실 내 온도가 균형을 이루도록 조정된다.
정밀하고 반복 가능한 제어 기능
전자식 팽창밸브에 사용되는 스테퍼 모터의 가장 큰 장점은 정밀한 조절 기능이다. 특히 스테퍼 모터는 밸브를 소량씩 조절할 수있도록 설계되어 있으며, 이는 모터의 분해능에 따라 1도 이하의 정밀한 조정이 가능하다. 이를 통해 온도를 세밀하게 조절하여 승객과 승무원의 쾌적한 환경을 보장한다.또한, 스테퍼 모터는 정밀한 반복 제어가 가능하다. 모터가 일정한 각도로 움직이는 방식이기 때문에, 한 번 설정된 움직임을 동일하게 반복할 수 있어 높은 신뢰성을 제공한다. 이러한 특성 덕분에 스테퍼 모터는 상대적으로 저속으로 작동하는 밸브에서도 높은 토크를 제공할 수 있으며, 냉매의 압력에 의해 부하가 걸리는 상황에서도 스텝 손실 없이 안정적으로 유지할 수 있다.
극한 환경에서도 안정적인 성능 제공
항공기 ECS는 시스템의 신뢰성을 확보하기 위해 중복 설계를 포함해야 하지만, 모터 고장을 방지하는 것도 유지보수 비용과 시간을 줄이는 데 필수적이다. 스테퍼 모터는 기계식 브러시를 사용하지 않고, 피드백 장치나 복잡한 폐쇄 루프 컨트롤러가 필요하지 않아 내구성이 뛰어나다. 이처럼 간단한 구조 덕분에 구매 비용도 상대적으로 낮아진다.그러나 스테퍼 모터를 선택할 때는 극한 온도 환경에서도 작동할 수 있는지 확인해야 한다. 항공기 내부에서는 증발기 부근에서 130℃까지 온도가 올라갈 수 있으며, 반대로 냉매의 저온 환경에 서도 정상적으로 작동해야한다.또한, 항공기의 연료 효율성과 화물 적재 능력을 향상시키기 위해 경량화와 소형화도 중요한 요소다.

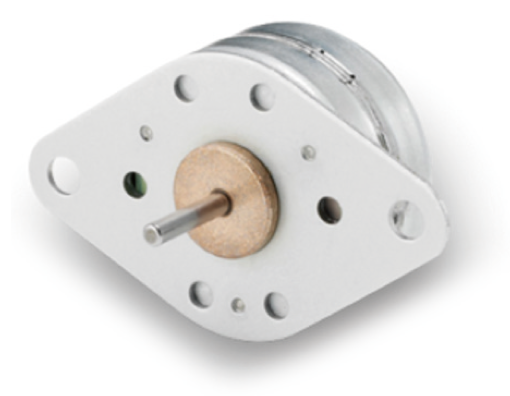

스테퍼 모터는 저속 작동 조건에서도 높은 토크 밀도를 제공하며, 복잡한 외부 전자장치나 피드백 시스템이 필요하지 않아 전체 시스템의 무게와 크기를 줄일 수 있다.일부 전자식 팽창밸브 응용에서는 캔 스택(Can Stack) 스테퍼 모터가 유용할 수 있다. 캔 스택 기술은 단순함을 강조하며, 영구 자석을 활용한 구조를 통해 적당한 수준의 정밀도와 중간 정도의 토크를 제공하는 실용적인솔루션을 제시한다.
맞춤형 설계 및 BLDC 모터 대안
스테퍼 모터의 대안으로 브러시리스 DC(BLDC) 모터를 사용할 수도 있다. BLDC 모터는 속도와 제어 효율성을 향상시키고, 크기 와 무게를 줄이는 데 도움이 된다. 하지만 외부 전자 제어 장치가 필요하고 비용이 증가할 수있다. 그럼에도 불구하고, 객실 온도 조절을 보다 신속하게 변경해야 하는 항공기에는 BLDC 모터가 유리할 수 있다. 또한, BLDC 모터는 높은 신뢰성을 제공하며, 부하가 걸릴 때 과열 위험을 줄일 수 있는 장점이 있다.모터 사양을 결정하는 과정에서 맞춤 제작이 필요한 경우도 많다. 예를 들어, 특정한 장착 플레이트나 출력 기어를 추가해야 할수도 있으며, 모터 자체에 대한 개별적인 조정이 필요할 수도 있다.
Portescap과 같은 마이크로 모터 제조업체와 협력하면, 기존의 제품을 활용한 커스터마이징이 가능하며, 완전히 맞춤화된 모션 솔루션을 제공받을 수도 있다. 이러한 접근 방식은 개발 시간과 비용을 줄이는 데 도움이 될 뿐만 아니라, 성능과 신뢰성을 유지하는 데도 기여한다.
자료제공: Portescap(www.portescap.com)
