플렉소 인쇄 장비에 적용된 Panel Pc

B&R

전환 기계(converting machine)업체는 전반적인 재정 압력에 직면하고 숙련된 직원을 구하는 데 어려움을 겪는다. 그러므로 PCMC(Paper Converting Machine Company)와 같은 인쇄기 제조사에게 반복성과 신뢰성을 갖춘 전환, 설정과 원자재 낭비의 최소화, 그리고 효율적인 잉크 관리 기술을 통합하는 것은 필수적이다. PCMC는 B&R과 함께 고객이 의존할 수 있는 유연성과 지속 가능성 및 사용 용이성을 제공하는 혁신적인 플렉소 인쇄기 Fusion C를 개발했다.

소비자 상품은 브랜드 제품군 내에서 점점 더 다양한 종류와 특징으로 제공된다. 대조적으로 인쇄 시장의 모든 부문은 생산 작업량이 줄어들고 주문 빈도는 증가하고 있다. 인쇄 기계 조작자들의 최우선 순위는 전체 범위에 대해 자동화된 전화 솔루션을 제공할 수 있는 능력이다. 능력에 대한 요구는 지역별·개인화된 판촉 캠페인을 행한 마케팅 업계의 현재 추세로 인해 더욱 어려워졌다. 기업들은 각 지역과 사람들의 관심 및 인적 사항에 따라서 특정 그룹을 목표로 제품 라벨과 포장을 차별화하고 있다.

유연성과 효율성 및 사용 용이성

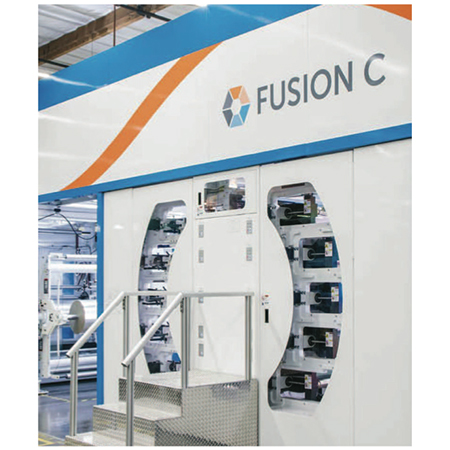

PCMC는 B&R로부터의 한 걸음 앞선 제어와 조작 기술을 이용해서 Fusion C라는 전체론적 솔루션에 도달했다. 신형 Fusion C 플렉소 인쇄기는 높은 반복성과 최대한의 가동 시간과 함께, 보다 효율적인 전환과 설정을 요구하는 미드 웹(mid-web) 및 줄어드는 작업량의 요구를 충족한다.

Fusion C에는 여러 가지 신속한 준비와 폐기물 절약 기능이 갖춰져 있다. 조작자들은 B&R Panel PC를 통해 기능에 접근할 수 있다. 상대적으로 점유 면적이 작고 부품 수가 적기 때문에 공간과 비용이 절약된다. Fusion C는 접근성과 사용 용이성으로 인해 시장에서 독특한 지위를 확립했다. 주로 식품과 음료 포장에 이용되며, 다양한 종류의 기층 위에 여러 종류의 잉크를 사용해서 엄격한 공차를 통해 플렉소 인쇄가 가능하다.

조작자가 자유자재로 이용할 수 있는 모든 기능

Fusion C는 다음과 같은 요구를 충족하는 데 도움 된다.

• 속도 0의 인각(impression)과 정합(registration) 설정

• 잉크 색상과 점도 관리

• 자동 잉크 및 데크 세척

• 중앙 인각 드럼 세척

• 에너지 효율적이며 응답성 높은 건조 및 폐 루프 카메라 기반의 인각

• 정합 설정과 같은 점증하는 생산 스케줄

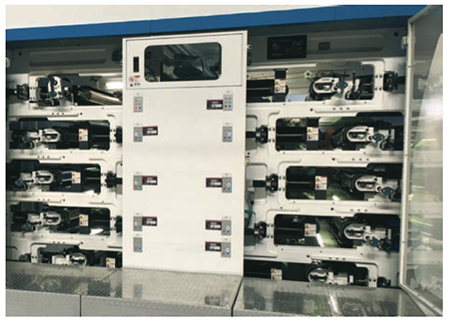

잉크 닥터 챔버(doctor chamber)의 내장된 설계는 잉크 이용 효율을 향상하고 공구를 사용하지 않는 온 프레스 또는 오프 프레스 준비의 편의성과 자동화를 허용한다.

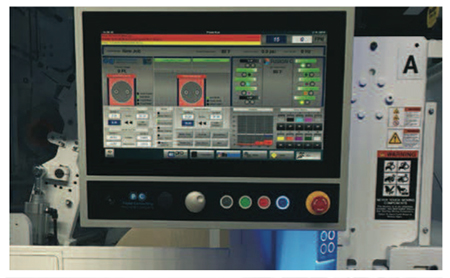

맞춤화된 B&R Panel PC인 터치스크린 조작자 스테이션은, 인쇄기 특성과 기능 여럿을 조작자가 사용자 친화적인 16x9 포맷으로 자유롭게 다룰 수 있도록 한다. PC가 내장된 스윙 암 장착 방식의 HMI 장치는 기계와 애플리케이션의 요건을 충족하게끔 고도로 맞춤화돼 있다.

예를 들어서 컨트롤러는 조작자 스테이션에서 이뤄지는 인쇄 오프셋 변경에 대한 빠른 응답을 위해, B&R의 X2X 확장 백플레인 기술을 통해 네트워크 구성된 로터리 인코더와 통신한다. 또한, 접근 관리를 위한 RFID 판독기와 원격 장착된 X2X 네트워크 구성 B&R 조명 방식 링 키(ring key)를 포함한다. 이들은 용매 기반 잉크로 인해 발생하는 클래스 I 디비전 2 환경을 위해 맞춤 방식으로 개발됐다.

업계 동향은 신입 조작자가 성공적인 인쇄 결과를 얻는 데 필요한 지식을 신속히 확보할 수 있도록 사용자 친화적이고 직관적인 운전 기능을 요구한다. 네트워크 구성 조명 방식 링 키와 같은 PCMC와 B&R 공동 개발 솔루션들은, 푸시 버튼 등의 실결선 방식의 컴포넌트를 대체함으로써 기계의 제어 토폴로지를 단순화하며 요구를 충족한다.

짧은 학습 곡선을 위한 사용 용이성

B&R 버스 커플러 역시 상이한 프로토콜을 공통 제어 플랫폼으로 통합하기 위한 신뢰성 있는 저비용 솔루션임이 입증됐다.

예를 들어 B&R EtherNet/IP 버스 컨트롤러는 B&R CAN 인터페이스 모듈과 통신하며, 잉크 챔버 내의 점도(粘度) 센서로부터의 잉크 점도에 관한 정보를 얻는다.

자료 제공 : B&R(www.br-automation.com/ko/)
