Tolomatic, ‘Twin Profile Rail Stage’ 액추에이터

Tolomatic의 Twin profile Rail Stage(TRS) 액추에이터는 XYZ 선형 모션 시스템에서 정확도를 개선하고 생산 가동 시간을 늘린다. 가공된 견고한 디자인은 높은 모멘트 하중을 처리하는 동시에 이동 길이를 따라 신뢰할 수 있고 안정적인 위치 지정을 제공한다.

최대 1350 lbf(6.0 kN)의 하중을 견딜 수 있는 TRS 다축 시스템은 처짐을 방지하기 위한 높은 강성을 위한 알루미늄 단일 바디 프레임을 특징으로 한다. 플랫 캐리지 설계와 밀봉된 구성 요소는 깨끗하고 매끄러운 작동을 보장한다. 로드리스 스크류 구동 액추 에이터는 가공 센터, 레이저 포지셔닝, 협업 로봇 이동, 드릴링, 절단, 픽앤플레이스, 자재 취급 등과 같이 2축 또는 3축 구성이 필요한 애플리케이션에 사용할 수 있다. TRS 액추에이터는 추가 장착 플레이트가 필요 없이 캐리어 대 캐리어에 장착할 수도 있다.

Tolomatic의 Andrew Zaske 부사장은 “Tolomatic은 1980년대 공압 로드리스 밴드 실린더의 뿌리로 거슬러 올라가는 밴드 밀봉 기술에서 우수한 설계의 오랜 역사를 가지고 있다”며 “이 밴드 기술은 TRS 제품 라인에 통합되어 이 분야의 경쟁사보다 훨씬 더견고한 밀봉 솔루션을 만들고 길고 중단 없는 수명을 보장한다” 고 강조했다.

이 제품은 요구 사항에 따라 볼 스크류 또는 롤러 스크류로 사용할 수 있다.

• 높은 정확도와 긴 수명을 위한 롤러 스크류: 위치 정확도는 ± 0.0102mm/300mm ± 0.0004″/ft이다.

• 비용 효율성을 위한 볼 스크류: 위치 정확도는 ± 0.051mm/300mm ± 0.002″/ft이다.

두 가지 프레임 크기(폭 100mm 및 165mm)로 제공되는 TRS 액추에이터는 스트로크 구성이 가능하여 설계자가 필요한 것을 정 확히 얻고 최종 기계 설치 면적을 최소화할 수 있는 유연성을 제공한다. 유지된 스테인리스 스틸 먼지 밴드는 부식과 피로에 강하고 액추에이터 내부를 오염으로부터 보호한다.

매우 까다로운 환경적 잔해 조건의 경우 양압 퍼지 포트를 저압/ 저용량 여과 공기 공급 장치에 연결하여 오염 물질이 액추에이터 내부로 유입되지 않도록 추가로 보장할 수 있다. 액추에이터와 캐리지 바닥에 다웰 핀 구멍이 포함되어 있으며, 옵션 토 클램프는 정렬 및 장착의 유연성을 제공한다.

인라인 또는 역 병렬 모터 장착이 가능한 Tolomatic의 ‘Your Motor Here’ 프로그램을 통해 엔지니어는 원하는 모터를 선택할수 있다. 액추에이터는 빠르고 쉬운 설치를 위해 적절한 모터 장착 기능과 커플러와 함께 제공된다.

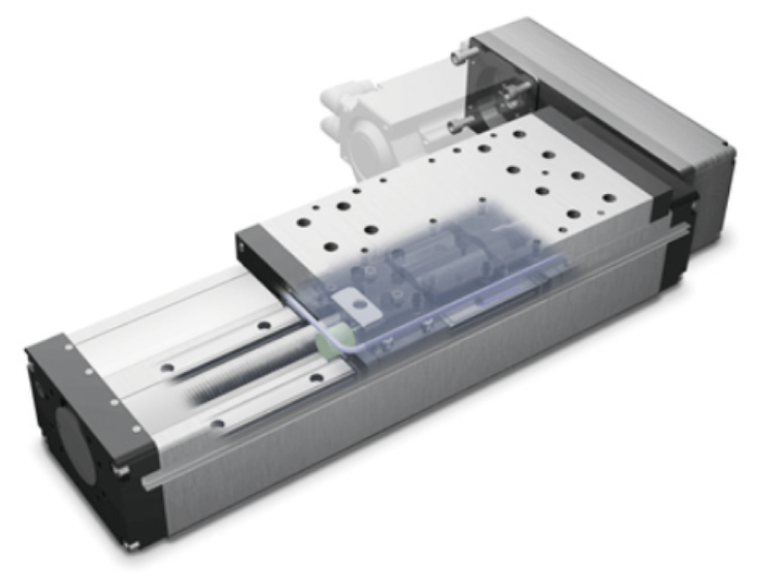

멀티 축(XYZ) 시스템용 Tolomatic TRS 트윈 프로파일 레일 스테 이지 액추에이터는 추가 장착 플레이트 없이 캐리어 대 캐리어를 장착한다. 처짐을 방지하는 견고한 단일 바디 알루미늄, 평평한 캐리지 디자인과 밀봉된 구성 요소는 오염을 방지한다.

자료제공: Tolomatic(www.tolomatic.com)
