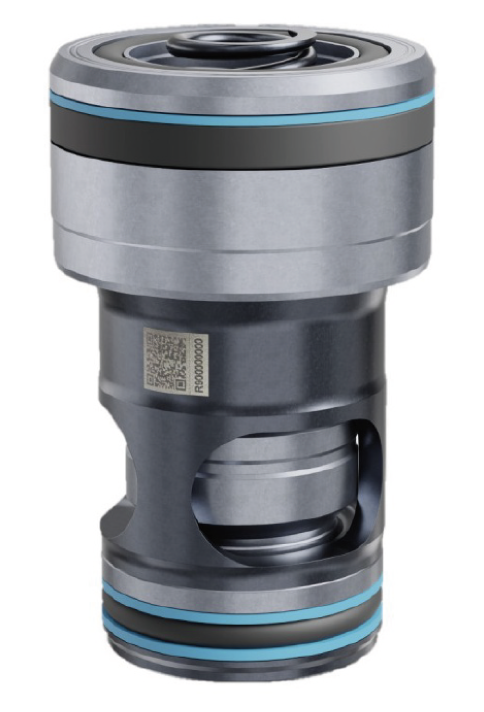

Bosch Rexroth, 유압 로직 밸브의 효율성 향상 2-way 카트리지 밸브 ‘LC_8X’

Bosch Rexroth는 향상된 LC_8X/ 2-way 카트리지 밸브를 통해 로직 밸브의 에너지 및 비용 효율성을 향상시키고 있다. 450bar로 증가한 최대 작동 압력은 광범위한 방향, 압력 및 조합 기능에서 효율성을 높인다. 생산성, 안정성, 엔지니어링 및 창고 보관과 관련된 기준도 더욱 개선됐다. 새로운 LC_8X/ 양방향 카트리지 밸브는 현재 공칭 크기 16, 25, 32로 제공된 다. 420bar의 표준 버전 외에도, Bosch Rexroth는 최대 압력 450bar의 모든 변형 제품을 제공한다. 안전 압력은 최대 490bar까지 증가됐다. 유량 최적화 지오메트리 덕분에 LC_8X/는 7X 시리즈에 비해 방향 기능 중압력 손실을 최대 60%까지 줄였다. 이전 시리즈에 비해 흐름 저항(델타-p) 이 훨씬 더 감소하여 개조 시 효율성과 성능이 직접적으로 향상된다.

긴 수명, 높은 신뢰성


향상되고 개선된 방사형 씰의 씰링 개념은 외부 압력 피크에 대한 견고성을 높이고 외부 누출의 발생을 상당히 지연시키거나 방지한다. 표준으로 통합할수 있는 새로운 마찰 최적화 피스톤 씰은 내부 누출을 방지하고 유압 전력 손실을 방지한다.

비용 절감 프로세스 단순화


밸브 개념의 지속적인 표준화를 통해 Bosch Rexroth는 프로젝트 계획 및 엔지니어링부터 조립 및 시운전, 창고 보관 및 유지보수까지 기계 제조업체의 비용 절감 및 공정 간소화를 위한 기반을 구축하고 있다. 또한, 이로써 이전에는 추가 옵션을 위해 필요했던 추가 비용이 사라진다. 기존 바디 커버는 이전 시리즈와의 호환성 덕분에 계속 사용할 수 있어 자원을 절약할 수 있다. 예를 들어, 다기능 올인원 표준 버전은 창고 관리와 예비 부품 관리를 단순화 한다. 중앙 나사산이 있는 선택적 피스톤 모양은 닫거나 노즐을 장착할 수 있어 압력 기능을 구성하기가 더 쉽다. 역류 방지 밸브 기능을 위한 내부 압력 복귀 기능이 있는 피스톤 유형도 표준 포트폴리오에 추가됐다. 새롭게 통합된 피스톤 씰은 후속 설계 또는 부품 목록 변경을 피하기 때문에 엔지니어링 및 조립에 필요한 시간을 줄여준다. 또한이 옵션은 이전 시리즈에 비해 중간 또는 특수 커버가 필요 없으므로 변형의 수가 크게 줄어든다.

설치, 유지보수 및 분해


포장 상단 커버에는 통합 노크인 보조 장치가 있어, 의도한 설치 구멍에 올바르게 설치할 수 있다. LLFA-7X/상단 커버용 제어 오일 씰을 포함하여 필요한 모든 씰이 포함된 완전한 씰 키트는 유지 관리 시간을 절약하는데 도움을 준다. Bosch Rexroth의 LC_8X/ 개발 프로젝트 책임자인 야니스 쿤켈(Janis Kunkel)은 “전 세계적으로 인정받은 이전 모델인 LC_7X/의 포괄적인 추가 개발은 성능, 에너지 효율성, 단순화 및 안정성 측면에서 새로운 표준을 제시한다”고 강조했다.

자료제공: Bosch Rexroth(www.boschrexroth.com)
