TPC메카트로닉스, 무선 솔레노이드 밸브 ‘RS 시리즈’ 및 무배선 시스템 ‘WU1 시리즈’개발

TPC메카트로닉스가 최근 국내 업체 최초로 무선 솔레노이드 밸브를 개발 완료하여 기존에 판매하고 있는 플러그인 밸브 시리즈 (RS1000, RS2000, RS4000)에서 무선 모듈 부착형 옵션(SU3C-W) 을 추가하였다. 이와 함께 무배선 시스템 ‘WU1 시리즈’를 발표했다.

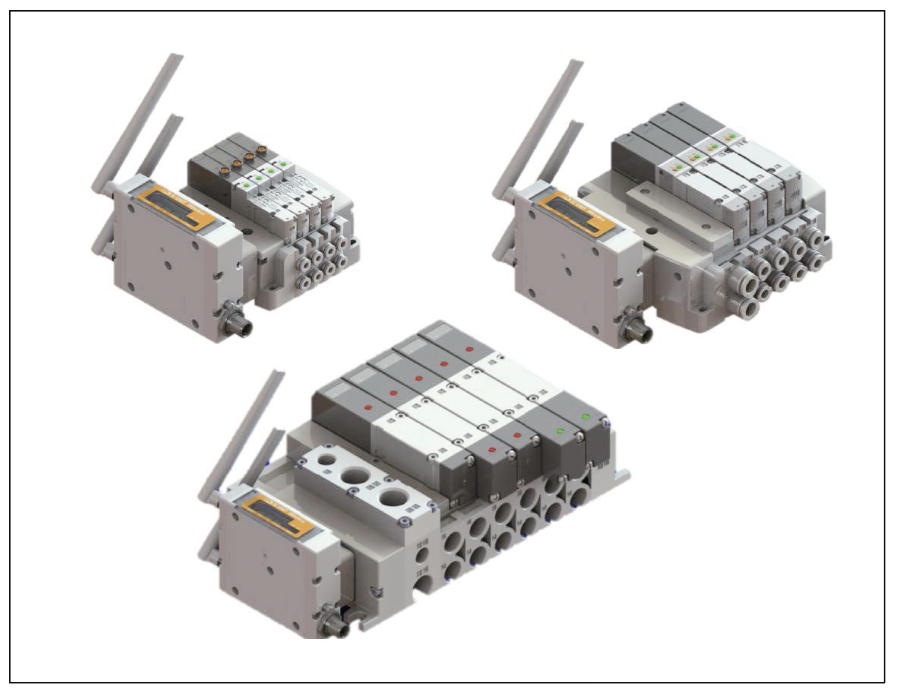

무선 솔레노이드 밸브 ‘RS 시리즈’

무선 솔레노이드 밸브는 중소기업 기술개발 지원사업의 스마트센서 선도 프로젝트 기술개발 과제로 약 2년에 걸쳐 정부 과제를 수행하였 고, 개발 목표를 모두 달성하여 성공적으로 과제를 마무리하였다. 해당 과제는 현대자동차가 위탁연구 개발기관으로 참여하여 시제품으로 성능 확인 및 필드 검증을 실시하여 최종 합격으로 판정 받았다.

플러그인 밸브는 유량에 따라 총 3가지 옵션(250리터급, 600리 터급, 2,000리터급)이 있으며 최근 컴팩트형 유선 통신 모듈(CCLink, M12 컨넥터 적용)도 개발 완료하여 밸브는 교환하지 않고 모듈만 교체가 가능하도록 적용하여 고객 편의성을 높였다.

무배선 시스템 ‘WU1 시리즈’

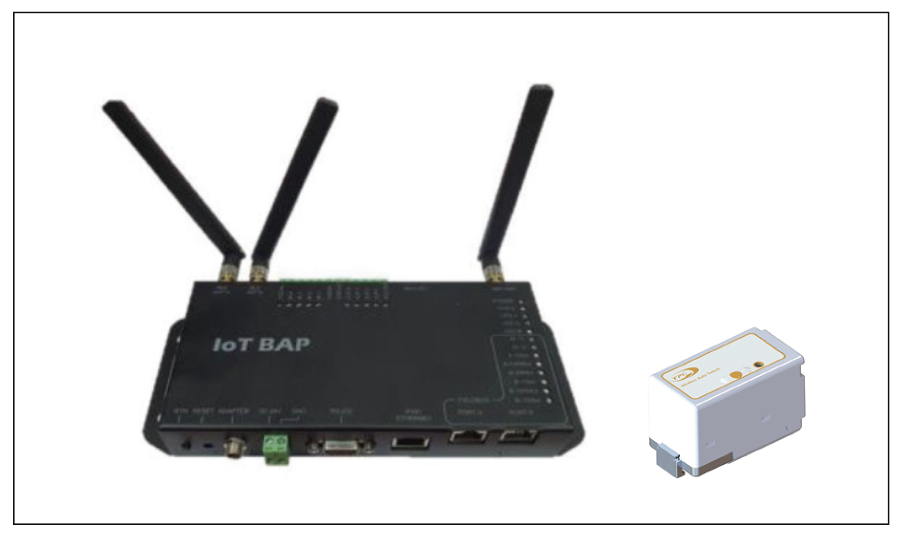

무배선 시스템은 무선 공유기(BAP/ BLE Access Point), 무선 자장 센서(BST/ BLE Sensor Tag, 입력), 무선 솔레노이드(BCM/ BLE Control Module, 출력)로 구성되며 BAP(215 x 105 x 30(H)mm, 안테나 제외)는 솔레노이드 밸브와 자장 센서의 무선 통신을 송수신 하는 역할로 BLE(Bluetooth Low Energy) 5.0 표준 기술을 사용하고 ARM Cortex-M4 32 bit processor를 적용하였다. 무선 통신 거리는 반경 기준 약 15m이고, 적용 가능한 지원 통신은 EtherNet/IP, CC-Link IE Field, ProfiNet 3가지이며 M2M, M2H 인터페이스를 지원한다.

BST(47 x 27 x 31mm)는 공압용 실린더에 부착하여 사용하는 스위치로 내부에 배터리가 내장되었고, 다양한 실린더(원형, 박형, 편평형, 가이드 박형 등)에 적용이 가능하도록 별도의 브라켓 옵션이 있으며, 고객 사용 조건에 따라 최대 약 5년 동안 사용 가능한 장점이 있다.

자료제공: TPC메카트로닉스 (www.tpcpage.co.kr)
