TPC메카트로닉스, 고추력 고정밀형 리니어 스테이지 ‘PLXH 시리즈’

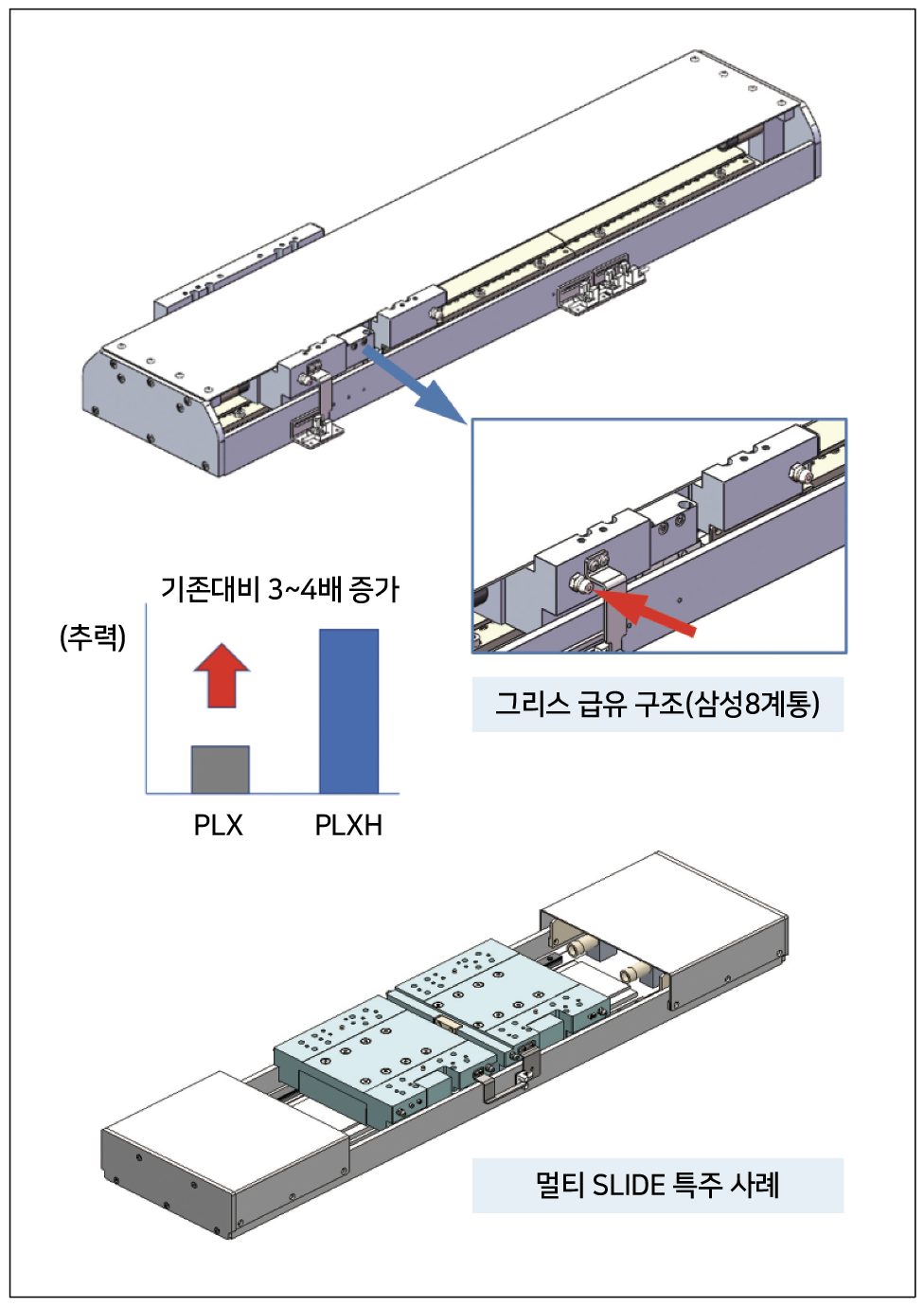

▲ TPC PLXH 시리즈 제품 사진(위), PLXH 멀티무버 제품 사진(아래)

㈜TPC메카트로닉스가 최근 고추력 고정밀 리니어 스테이지 ‘PLXH 시리즈’를 신규 출시했다. PLXH 시리즈는 본지 지난 8월호에 소개한 ‘PLX 시리즈’의 후속 제품으로, 최근 장비 컴팩트화에 따른 고추력 사양 요구가 증가함에 따라 이러한 수요를 충족시키기 위해 개발된 제품이다.

기존 PLX130, PLX170 BODY에 고추력 모터가 적용되면서 제품 높이는 기존 대비 30% 정도 높아지고, 최대 추력 기준으로 PLXH130은 330N, PLXH170는 525N으로 기존품 대비 3~4 배가 증가되어 설계시 기존의 170각 적용사양이 130각의 컴팩 트형으로 대응이 가능하게 되었다. 이에 따라 제품 효율성 측면이 크게 증가됐다. 마찬가지로 기존의 동일 각수 대비 추력이클 경우 모터 길이가 길어져 단축 스테이지 길이가 길어짐으로써 장비 사이즈에 영향을 줄 수 있는데, 고추력 모터 적용시 단축 스테이지 길이가 짧아지는 효과가 있어 컴팩트화 설계가 가능하다는 것이다. 또한 고 가반하중 응용 멀티무버 특주대응, 비전응용 반도체 웨이퍼 검사장비 등의 사례를 포함한 상기 사양 외에도 다양한 고객 요구 사항에 맞춰 특주대응이 가능하다는 것이다.

고추력 제품도 표준 스트로크가 500mm이며 그 이상은 특주 대응이 가능하다. 또 하나의 특장점은 슬라이드에서 그리스 주입이 가능한 구조를 갖추고 있어 삼성8계통 대응이 가능하다는 장점을 갖고 있다. 또한 PLA 얼라인 스테이지와 조합도 가능하여 다양한 어플리케이션 대응이 가능하고 TPC 메카트로닉스가 자체 개발한 리니어모터 적용으로 고속, 고정밀 구동이 가능한 것이 특징이다.

클린 환경에 최적화: PLXH, PLA 시리즈는 마그넷 구동 방식으로 별도의 가동 케이 블이 부착되지 않는 저발진 사양의 제품으로, 높은 클린도를 요구하는 클린룸 애플리케이션에 최적화됐다. 가령 높은 수준의 정밀도를 요구하는 반도체 및 2차전지, 모바일 관련 검사 장비 얼라인용으로 적용이 가능하다.

자료제공: TPC메카트로닉스 (www.tpcpage.co.kr)
