Thomson, 작은 공간에서 높은 하중 용량 제공하는 소형 정밀 볼 스크류

Thomson은 작은 설치 공간에서 동급 최고의 부하 용량을 제공하는 새로운 소형 정밀 볼 스크류 크기를 출시한다고 발표했다.

이 제품들은 작은 크기에서 최고 수준의 하중 용량을 제공한다. Thomson의 소형 미터 볼 스크류 라인은 독특한 다중 스타트 볼 리턴(multi-start ball return) 설계를 사용하여 더 높은 하중을 지지할 수 있도록 최적화되었다. 이 설계는 고정밀과 하중 처리가 필요한 좁은 공간에서 정확하고 부드러우며 조용한 작동을 제공한다.

Thomson의 볼 스크류 제품 매니저인 Thomas Schwertner는 “지정된 하중 용량을 달성하기 위해 실험실, 의료 및 기타 공간 제약적인 메카트로닉스 애플리케이션 설계자는 종종 더 큰 너트를 선택해야 하며, 이는 최종 장비를 필요 이상으로 크게 만든다”며 “Thomson의 고유한 볼 리턴 시스템과 정밀 제품 제조 전문성 덕분에 더 작은 어셈블리를 더 높은 하중 처리 용량으로 제공할 수있다”고 설명했다.

더 많은 볼을 사용하면 더 높은 하중을 지탱할 수 있다. Thomson 미니어처 미터법 볼 스크류는 너트 내 회로와 로드된 볼의 수를 최대화하는 고유한 멀티 라이너 리턴 시스템을 통해 이를 달성한다. 예를 들어, 멀티 라이너 리턴 시스템을 갖춘 미니어처 미터법 시스 템은 8개의 회로에 168개의 볼을 배치하여 7.6kN의 정하중을 지지 하는 반면, 단일 라이너 설계는 4개의 회로에 84개의 볼을 사용하여 4.2kN만 지지한다. 또한 단일 너트 내의 볼 수를 최대화하면 부하를 여러 지점에 분산시켜 시스템 수명을 연장할 수 있다. 또한 Thomson 멀티라이너 리턴 시스템은 축 방향으로 떠서 정렬 불량을 보정한다.

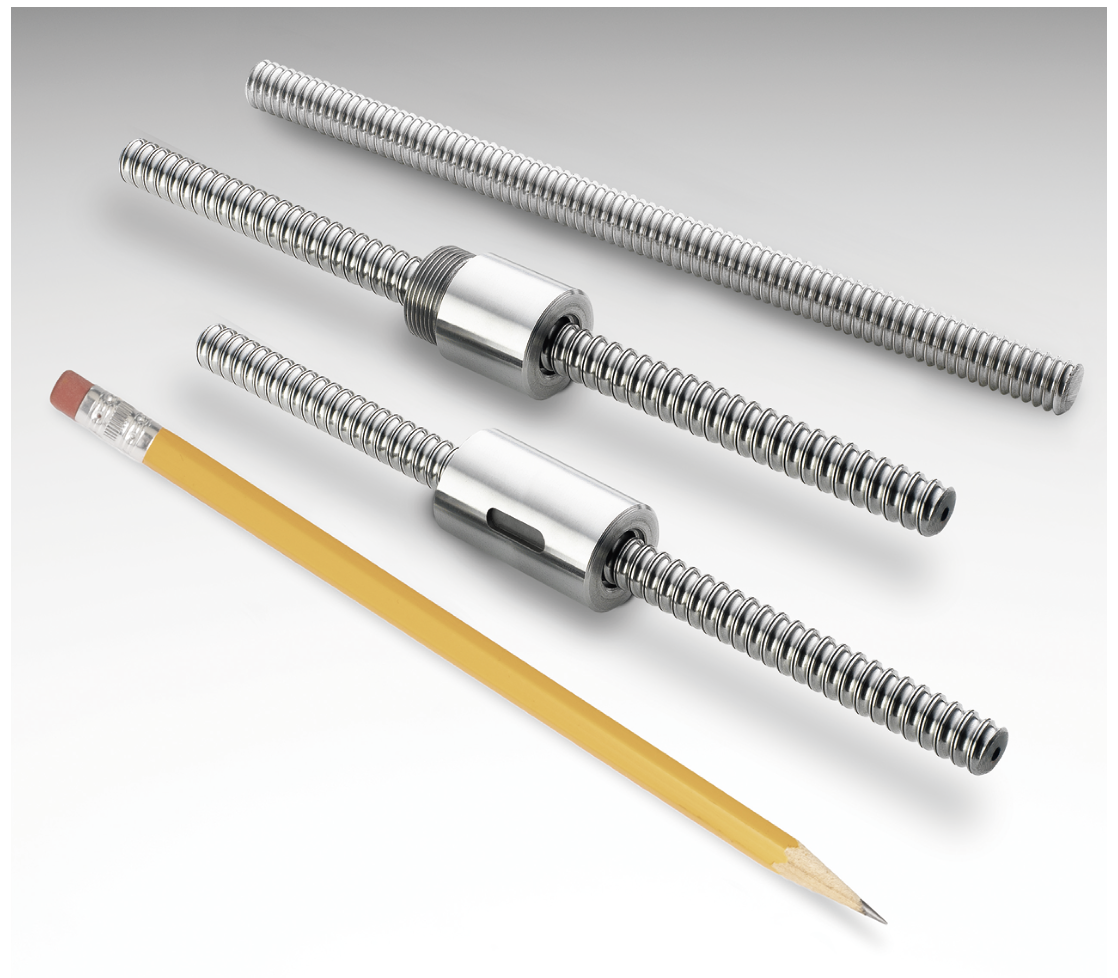

한편 멀티 라이너 볼 리턴 시스템을 갖춘 새로운 Thomson 미니 어처 미터법 볼 스크류는 이제 8x2.5, 8x5, 10x2, 10x3 및 12x2mm 직경으로 제공된다. 추가 사이즈 옵션은 현재 개발 중이다. 마운팅 인터페이스 옵션에는 나사산, 플랜지 또는 원통형이 포함된다.

모든 옵션은 탄소강 구조, 고성능 반복성(0.05mm 백래시), ± 52µm/300mm 표준 리드 정확도(T7)를 특징으로 한다. 더 높은 리드 정확도, 프리로딩 및 얇은 고밀도 크롬 및 흑색 산화물 코팅과 같은 맞춤형 코팅이 적용된 미니어처 미터법 볼 스크류도 주문할 수 있다.

자료제공: Thomson(www.thomsonlinear.com)
