Pilz, 확장된 시야각과 FSoE 연결 가능한 안전 레이더 시스템 ‘PSENradar’

필츠의 안전 레이더 시스템 ‘PSENradar’를 사용하면 열악한 환경에서도 보호 구역 모니터링을 구현할 수 있다. 특히 확장된 시야각 기능 덕분에 레이더 센서를 다양한 생산 환경에 쉽게 통합할 수 있다. 뿐만 아니라 개방형 안전 프로토콜 Safety over EtherCAT FSoE에 연결할 수도 있다. 또 배선 작업이 덜 필요하고 비용도 적게 든다. 감지 범위가 0~5m인 기존 레이더 센서에 더해, 이제 0~9m 범위의 안전 레이더 센서 PSEN rd1.2 센서 F-FOV LR도 사용할 수 있어 모바일 애플리케이션의 효율적인 안전 보호가 가능하다.

유연한 시야각 = 생산성 향상


디바이스의 새로운 점은 비전 필드의 유연한 구성 옵션이다. 대칭 시야각뿐만 아니라 비대칭 및 터널 시야각도 구성할 수 있다. 이를 통해 다양한 프로덕션 환경에서 PSENradar를 사용할 수 있다. 또한 프로덕션 영역의 공간도 절약할 수 있다. 예를 들어 기계가 서로 가까이 붙어 있거나 통로가 기계 바로 옆을 지나는 좁은 공간에서 특히 유용 하다. 이에 따라 비전 필드 설정을 보다 개별적으로 구성할 수 있어 생산 작업에 제약을 주지 않고 레이더 센서를 보다 유연하게 배치할 수 있다.

레이더 연결

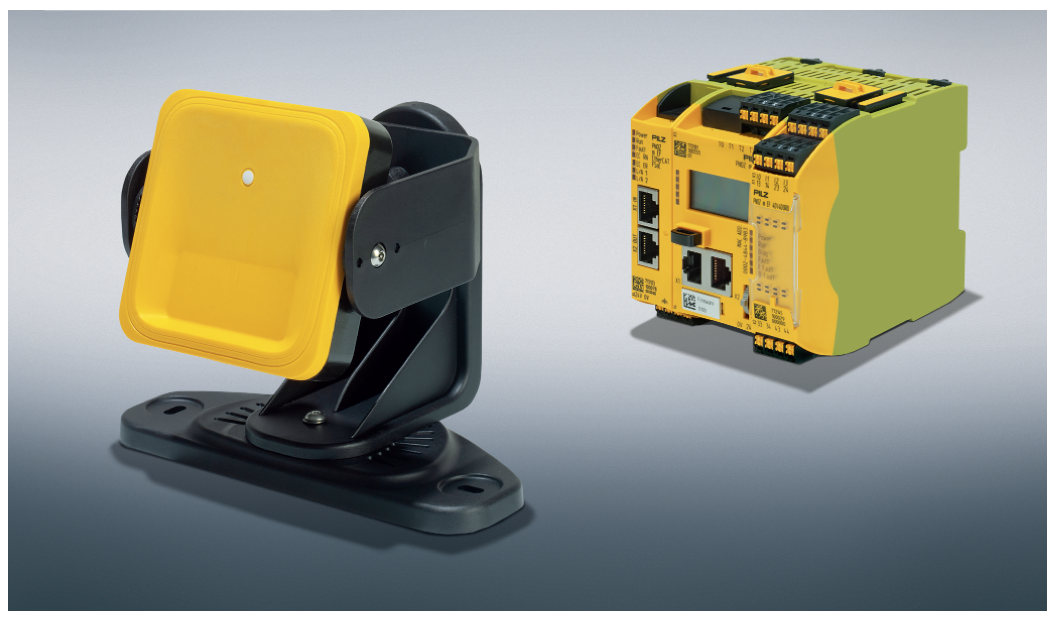

필츠의 소형 컨트롤러 PNOZmulti 2와 함께 사용할 경우, PSENradar는 보호 구역 감시를 위한 완벽한 안전 솔루션을 구성하며, 여기에는 EtherCAT 통신 시스템에서 FSoE를 사용한 안전한 데이터 전송도 포함된다. 새로운 레이더 시스템용 진단 장치 PSENradar는 IEC 61508에 따라 최대 SIL 3의 안전 어플리케이션에서 FSoE 기능을 지원한다. PNOZmulti 2는 레이더 어플리케이션의 모든 안전 기능을 하나의 장치에 FSoEMainInstance(FSoE 마스터)로 결합하고 네트워크에서 안전한 FSoE 서브디바이던트 인스턴스(FSoE 슬레이브) 연결을 설정할 수 있다.
안전 레이더 시스템과 소형 컨트롤러 PNOZmulti 2를 FSoE-MainInstance로 구성하는 전체 패키지에서 사용자는 하나의 케이블 솔루션을 사용하여 최소한의 배선 작업으로 이안전 관련 네트워킹을 쉽게 구현할 수 있다.

자료제공: Pilz(www.pilz.com)
