텔레다인르크로이, 65GHz 12비트 오실로스코프 플랫폼

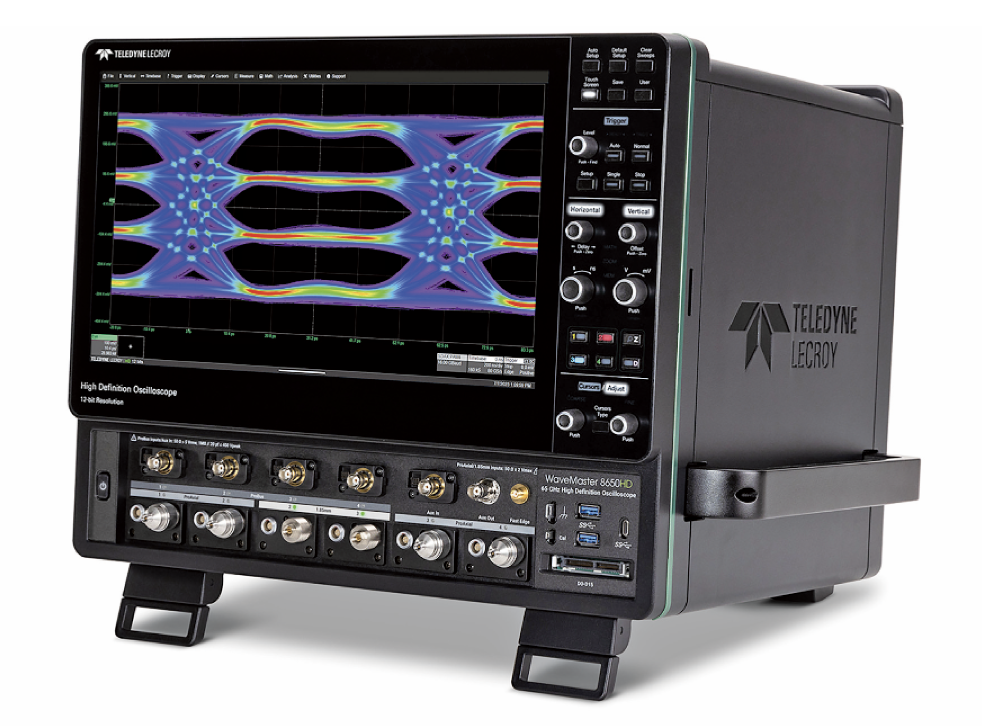

텔레다인르크로이(지사장 이운재)는 최근 20~65GHz 대역폭을 제공하는 신제품 ‘WaveMaster 8000HD’를 발표했다. 이번 고대역폭, 고화질 오실로스코프(HDO) 플랫폼 오실로스 코프는 12비트 해상도, 최대 320GS/s의 샘플 속도 및 업계 최고 수준의 8Gpts(기가 포인트)의 수집 메모리를 갖추고 있다. WaveMaster 8000HD는 차세대 시리얼 데이터 기술 테스트에 필요한 새로운 SDA Expert 시리얼 데이터 분석 소프트웨어 옵션을 추가해 검증 및 디버그면에서 이전 제품과 비교할 수 없는 기능을 보유하고 있다.

더 높은 대역폭, 해상도 및 메모리

이번 신제품은 PCIe 6.0 및 USB4 Specification v2.0과 같은 차세대 시리얼 데이터 인터페이스 특성을 파악할 수 있는 탁월한 성능을 제공한다. WaveMaster 8000HD는 이전 제품과 비교해 대역폭과 샘플 속도를 두 배 이상으로 증가시켰으며, 경쟁 오실로스 코프와 비교하면 4배 이상의 해상도와 획득 메모리를 제공한다.
최대 대역폭과 샘플 속도로 업계 최고 수준의 12비트 해상도와 최대 8Gpts의 수집 메모리를 자랑한다. 12비트 해상도는 PAM3 방식을 사용하는 USB4 사양 v2.0과 PAM4 시그널링을 사용하는 PCIe 6.0 신호를 측정할 때 뛰어난 특성을 제공하며, 8Gpts 메모 리를 이용해 링크 협상 문제의 디버깅을 크게 향상시킨다.

임베디드 시스템 디버깅을 지원하는 독점 기능들

WaveMaster 8000HD는 또한 복잡한 링크 및 고속 임베디드 시스템 디버깅 요구사항을 충족시키는 몇 가지 고유한 기능을 제공 한다. WaveMaster 8000HD 사용자는 다음을 수행할 수 있다.

• CrossSync PHY 교차 계층 분석을 사용하여 WaveMaster 8000HD 오실로스코프의 기능과 Teledyne Lecroy PCIe 또는 USB 프로토콜 분석기 기능을 하나의 장비처럼 결합하여 고속 링크 동작에 대한 고유한 통찰력을 제공한다.

• Teledyne LeCroy에서 제공하는 거의 모든 50Ω 또는 1 MΩ 커플링 프로브(수동 프로브 및 전류 프로브 포함)를 사용하여 저속 시리얼 데이터, 사이드밴드, 훈련 및 협상 링크, 파워 레일 및기타 관련 신호를 쉽게 캡처할 수 있다.

• 20개 이상의 저속 시리얼 트리거 및 디코더를 사용하여 동일 오실로스코프에서 저속 및 고속 디버그를 더 쉽게 수행할 수 있다.

포괄적이고 전문적인 분석법

WaveMaster 8000HD 오실로스코프는 차세대 시리얼 데이터 기술 특성화 및 컴플라이언스 검증에 필요한 포괄적이고 전문적인 분석법을 제공한다. 새로운 SDA Expert 소프트웨어 옵션은 PCIe, USB, DisplayPort 용 간소화된 전용 분석 메뉴는 물론 PAM 및 NRZ(Non-Return to Zero) 신호의 아이다이어그램, 지터 및 링크 분석 도구 등 간단하고 강력한 전용 분석 방법을 제공한다.
QualiPHY 테스트 패키지는 복잡한 고속 시리얼 데이터 인터페이스 테스트의 컴플라이언스 테스트를 간단하게 자동 측정하는 기능을 제공한다.

자료제공: 텔레다인르크로이(teledynelecroy.com)
