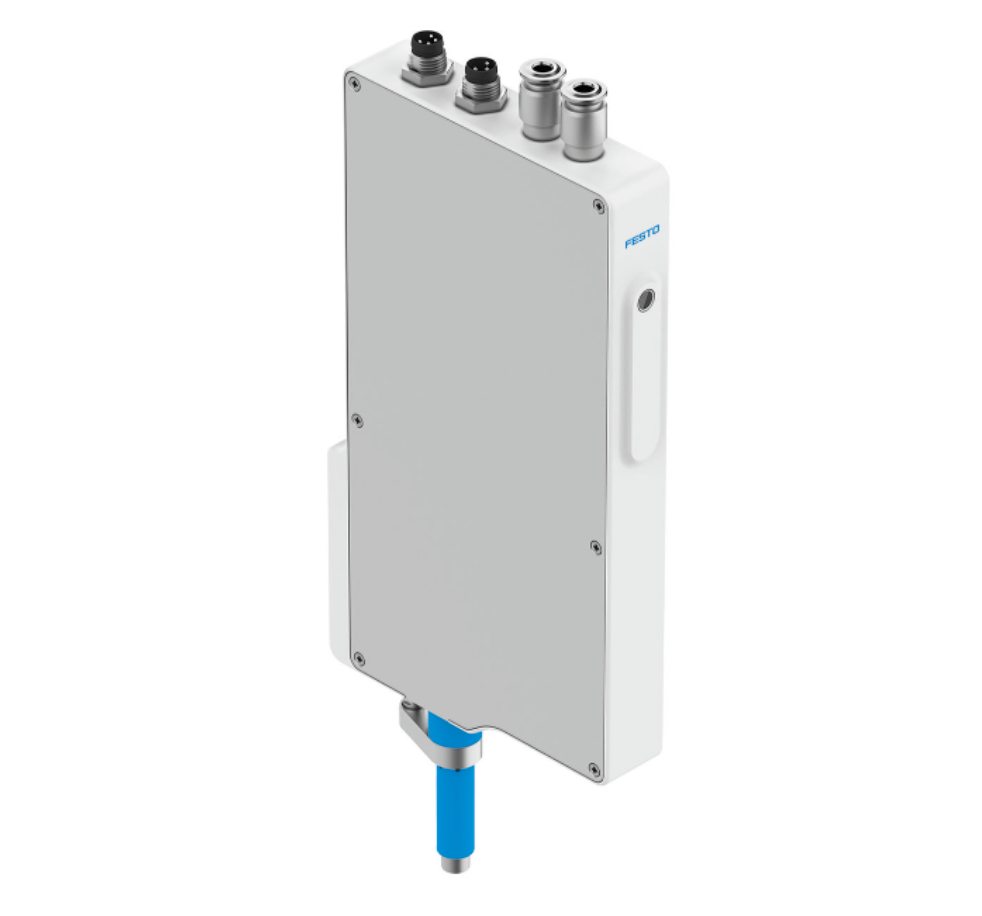

폐루프 제어로 자동 피펫팅, 훼스토 스마트 피펫 ‘DHOP’

Festo는 다양한 범위의 액체 점도에 걸쳐 일정한 부피를 필요로 하는 고속 로봇 피펫팅 응용 분야를 위해 DHOP 폐루프(closedloop) 피펫 헤드를 발표했다. DHOP 피펫 헤드는 많은 액체를 처리할 때 최고의 자동화 유연성, 속도 및 피드백을 제공한다.

Festo의 혁신적인 air-over-liquid 유체 처리 시스템을 기반으 로 하는 DHOP 피펫은 흡인 및 분배가 점도와 독립적임을 보장한 다. 액체가 흡입되거나 분배될 때 압력 변화를 측정함으로써 사용 자 입력 없이 다양한 점도에 대해 보정할 수 있다. 액체 간 전환이 빨라지면 처리량이 높아지고 장치 활용도가 극대화된다.

이 폐쇄형 루프 피펫 헤드의 응용 분야에는 환자 샘플의 사전 분석 샘플 준비가 포함되며 샘플의 액체 특성이 환자마다 다를 수 있다. Festo Life Science 직원은 처음부터 구현까지 OEM과 협 력하여 엔지니어링 오버헤드와 위험을 줄이면서 제품을 더 빨리 시장에 출시하고 있다. DHOP 폐루프 피펫 헤드는 엔지니어링, 획득 및 조립 비용을 낮추는 동시에 기계 기능을 높이는 새로운 EXCL 다축 갠트리를 포함하여 Festo의 세계적 수준의 메카트로닉스 시스템과 원활하 게 통합된다.

Festo air-over-pressure 시스템에서 액체는 진공을 사용하여 일회용 팁으로 흡인되고 압력을 사용하여 분배된다. DHOP는 중 앙 압축 공기 공급 장치가 없는 실험실용 소형 솔루션인 새로운 PGVA-2 압력 및 진공 발생기와 호환된다. 압력 공급을 중앙 집중 화할 수 있는 단일 PGVA-2는 최대 8 DHOP까지 작동할 수 있다. Festo는 EXCL, PGVA-2, 피펫 및 기타 구성 요소와 같은 구성 요소 가 상호 운용되도록 설계하여 엔지니어링을 줄이고 위험을 낮춘다.

DHOP는 DHAP 일회용 피펫 팁과 호환된다. DHAP 일회용 팁 은 모든 피펫팅 프로세스에 새로운 팁이 자동으로 사용되기 때문 에 다양한 액체를 취급할 때 오염을 방지한다. 집기, 감지 및 배출 (일회용 팁에 대한 완전한 자동화 처리 프로세스)이 DHOP 피펫 헤드 시스템에 통합되었다.

DHOP는 추적성과 품질 보증을 위해 피펫팅된 모든 용량에 대 한 피드백을 제어 시스템에 제공하며, 내부 컨트롤러는 목표 볼 륨을 조정하고 달성된 값을 컨트롤러로 반환한다. 흡인 전에 압력 기반 액체 레벨 감지가 최대 정밀도를 보장하며, 표면의 거품은 레벨 감지에서 무시된다. 액체 속도는 시스템의 압력을 변경하여 조정되며, 이를 통해 민감한 매체를 부드럽게 분배하거나 소량으 로 액적을 더 잘 분리할 수 있다.

DHOP의 장점

• 전체 볼륨 범위를 위한 단일 제품

• 폐루프 제어를 통한 최대 정밀도

• 액체 레벨 감지 및 다중 분배와 같은 지능형 기능

• Tip 부착 감지부터 자동 배출까지 일회용 팁의 완벽한 취급 프 로세스

• 통합 WebGUI로 손쉬운 시운전

• 완벽한 미세유체 솔루션을 위한 Festo 메카트로닉 시스템과의 손쉬운 통합

자료제공: Festo(www.festo.us)
