Akribis Systems, 리니어 옵티컬 앱솔루트 엔코더 ‘ABA-20’ 및 ‘ABA-50’ 시리즈

까다로운 자동화 및 다축 리니어 모터 애플리케이션의 경우, 장비의 성능과 신뢰성은 모션 제어 시스템에 좌우된다. 인코더와 전자장치는 속도, 위치, 방향 또는 진동 데이터를 모니터링하고 인코딩할 수 있어야 하며 수집하는 정보는 매우 정확해야 한다. 이를 통해 예방 가능한 수리와 가동 중지 시간 없이 높은 처리량을 보장한다. 그리고 장치는 작아지고 빠르게 변화하므로 설계에 잘 맞아야 한다. 다음은 리니어 엔코더 및 진동 센서에서 부드럽고 안정적인 동작을 보장하기 위해 알아야 할 몇 가지 특성이다.

리니어 엔코더

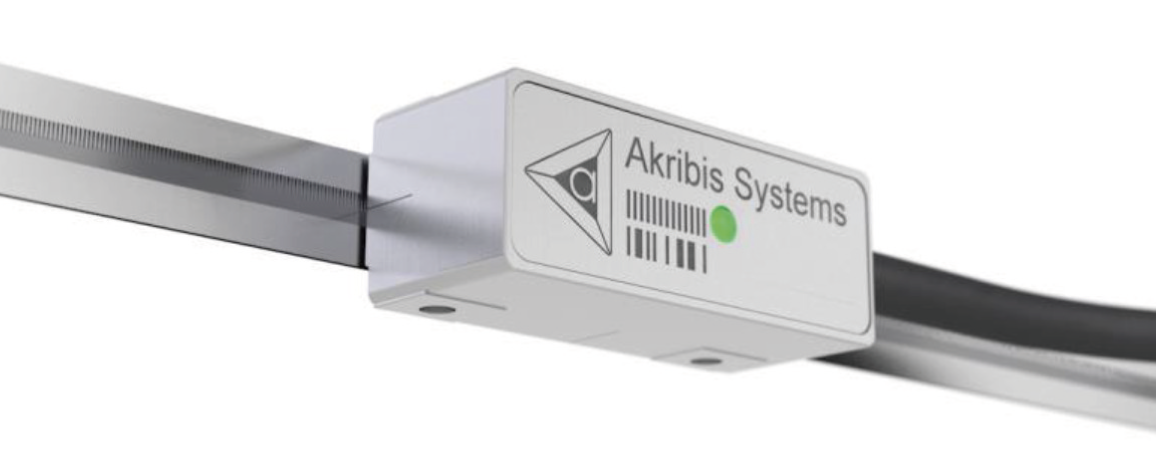

정확한 포지셔닝 피드백이 필요한 폐루프 시스템의 경우, 광학 앱솔루트 인코더를 이길 수 없다. 앱솔루트 인코더는 모터의 실제 각도 위치를 측정하고 광학 센서를 통합한 인코더는 가장 높은 분해능 또는 측정을 제공하기 때문이다. 리니어 엔코더의 경우 고해상도 측정은 일반적으로 100nm 미만이다. 예를 들어, Akribis Systems의 ABA-20 및 ABA-50 리니어 광학 앱솔루트 인코더는 50nm까지의 측정 값을 제공한다. 이 인코더는 또한 센서와 컨트롤러 간의 안전하면서도 유연한 직렬 디지털 통신을 위해 널리 사용되는 Biss-C 인터페이스를 지원하며 36 x 13.5 x 14.8mm의 작은 크기로 제공된다.

진동 센서

원치 않는 진동으로 인해 다이렉트 드라이브 시스템이 최상의 상태로 실행되지 않을 수 있으므로 진폭과 주파수의 편차에 대한 경고를 받는 것이 중요하다. 센서의 감도가 높을수록 전체 기계의 진동을 더 잘 모니터링하고 저주파 진동을 측정할 수 있다. 그리고 3축에서 진동을 감지하는 기능은 진동의 전체 범위를 제공할 수 있다. 그러한 기계 진동 센서 중 하나인 MVC-ACC-94는 선택가능한 3축 감지, 9,000mV/Gauss의 높은 감도, ±0.25G 감지 범위 및 최대 200Hz의 주파수 응답의 탁월한 조합을 제공한다.
또한 널리 사용되는 산업용 전자 데이터 통신 프로토콜인 MODBUS와 인터페이스 한다. ABA-20, ABA-50 및 MVC-ACC-94는 공장 자동화 및 정밀 제조 응용 분야를 위한 엔코더, 센서 및 인터페이스 전자 장치 제품군의 일부다. 이 제품군에는 인기 있는 Mitsubishi Electric MR-J4 서보 증폭기와 호환되는 모든 12~32비트 BiSS-C 앱솔루트 인코더를 만드는 신호 변환기인 ITF-21-BiSS-MIT도 포함된다. 이 시리즈의 각 제품은 지속적으로 축소되는 자동화 장비에 쉽게 설치할 수 있는 컴팩트한 크기, 견고한 구조 및 표시등이 특징이다.

Akribis의 인코더와 센서

자동화 기계가 점점 더 작아지고 빨라지고 더 정확한 모터 및 동작 제어가 요구됨에 따라 최적의 성능을 유지하기 위해 위치 및 진동 불규칙성을 식별하고 완화하는 데 센서 데이터가 핵심이 된다. Akribis Systems의 올바른 인코더와 센서를 사용하면 이러한 시스템이 요구하는 원활하고 정밀한 작동을 보장하여 효율성과 처리량을 극대화할 수 있다.

자료제공: Akribis Systems(www. akribis-sys.com)
