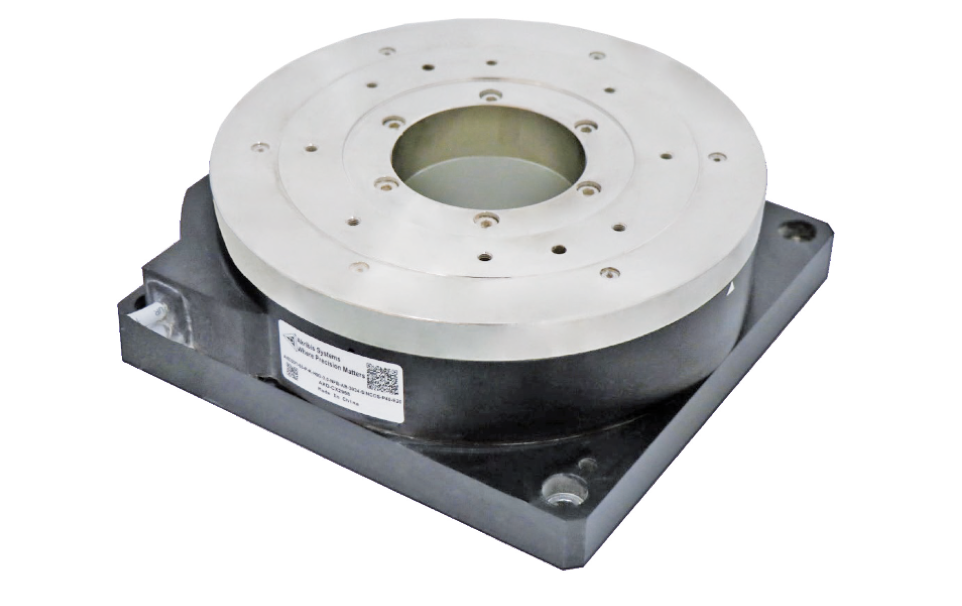

Akribis Systems, 평평한 팬케이크 유형의 다이렉트 드라이브 모터 ‘AXD

로터리 모터를 지정해야 할 때, 고성능과 가치를 모두 제공하는 장치를 찾기가 쉽지 않다. 필요한 특성을 가진 모터를 찾더라도 축 공간이 제한된 설계에는 적합하지 않을 수 있다. 이러한 어려 움을 극복하는 한 가지 방법은 평평한 팬케이크(Pancake) 유형 의 다이렉트 드라이브 모터를 선택하는 것이다.  Akribis Systems의 AXD 시리즈 철심 모터는 많은 경쟁 장치 를 능가하는 뛰어난 토크 성능을 특징으로 하고 매력적인 가격에 뛰어난 정밀도를 제공한다.
AXD 모터는 다이렉트 드라이브 기술을 사용한다. 즉 부하에 직접 연결되고 많은 수의 극을 통합하며 Lorentz 힘을 활용하여 저속에서도 높은 토크를 전달한다. 예를 들어, AXD 토크 범위는 직경 80mm 장치의 경우는 연속 0.9Nm, 피크 2.6Nm이며 직경 400mm 장치의 경우는 연속 250.6Nm, 피크 648.9Nm이다. 이러 한 토크 수치는 해당 크기의 모터에 대해 매우 높기 때문에 높은 토크 밀도가 발생한다.
이들은 또한 성능이 많은 유사한 장치보다 훨씬 낫다. 예를 들 어 한 특정 AXD 모델은 최대 토크가 10.0Nm로 같은 크기의 경쟁 모터보다 70~155% 더 우수하고 3.4Nm의 연속 토크는 같은 크 기의 경쟁 모터보다 70~240% 더 좋다. 토크 특성 외에도 AXD의 단순 다이렉트 드라이브 설계 및 평면 구조는 기어 및 기타 기계 식 변속기 부품의 필요성을 줄여 공간을 절약하여 기존 로터리 모 터보다 더 간단하고 비용 효율적인 옵션을 만들 수 있다.

주요 특징

• 브러시리스 디자인: 전자 정류는 더 적은 수의 기계 구성 요소로 인해 더 큰 효율성, 가벼운 무게 및 낮은 소음을 제공한다.
• 포지셔닝 정확도 및 반복성: 통합 인코더와 베어링은 더 큰 위치 정확도와 반복성을 보장하여 탁월한 가격 대비 정밀도를 제공한다. 인코더 정확도 범위는 ±4 ~ ±12 arc sec이고 반복성 범위는 ±2 ~ ±6 arc sec이다.
• 부드러운 움직임: AXD의 낮은 코깅 토크는 저속에서 부드러운 동작을 제공한다.
• 큰 중앙 구멍: AXD의 큰 중앙 구멍은 전선과 튜브를 위한 충분한 공간을 제공한다.

AXD 다이렉트 드라이브 로터리 모터는 컨베이어 및 프레스와 같 은 고속 및 정밀 기계에 사용하기에 적합하며, 소형 모델은 로봇, 픽 앤 플레이스 기계, 자재 취급 및 포장 응용 분야의 조인트에 동 력을 공급하는 데 적합하다.

비용 효율적인 옵션

애플리케이션에 따라 공간 및 예산 제한이 있을 수 있지만 올바른 모터를 사용하면 여전히 매우 높은 토크 성능과 정확한 모션을 달 성할 수 있다. AXD 다이렉트 드라이브 로터리 모터는 비슷한 크 기의 경쟁 모터를 능가하며 오염에 저항하면서 부드럽고 정밀한 동작을 제공한다. 이러한 이점 덕분에 AXD 시리즈는 고정밀, 고 성능, 소형 로터리 모터가 필요할 때마다 완벽한 비용 효율적인 옵션이 된다.

자료 제공: Akribis Systems(www.akribis-sys.com)
