Renishaw, 자체 센터링 금속 스케일 디스크 ‘CENTRUM CSF40’

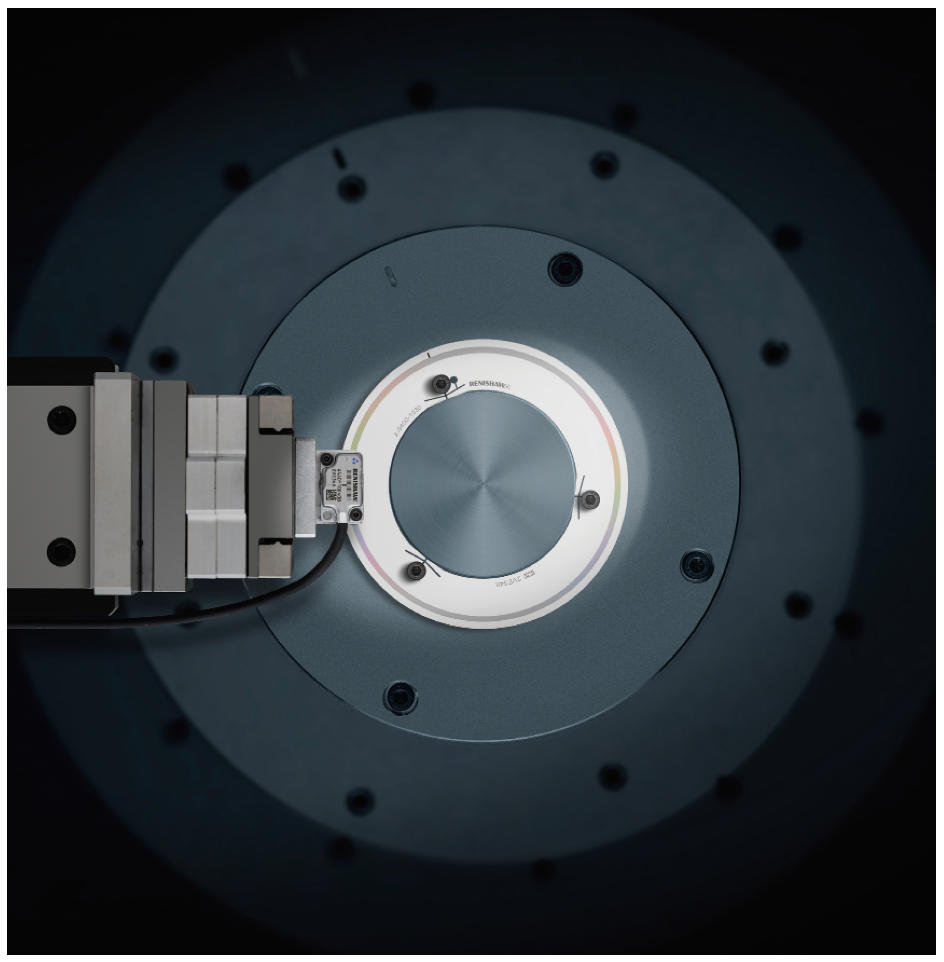

Renishaw의 새로운 CENTRUM CSF40 스케일은 ATOM DX 엔코더 시리즈를 위한 혁신적인 금속 스케일 디스크이다. 로 터리 RCDM 유리 스케일은 CENTRUM 스테인리스 스틸 셀프 센터링 디스크와 결합된다. CENTRUM CSF40 스케일 디스크 는 적절한 크기의 샤프트에 밀어 넣을 때 스케일을 자동으로 중앙에 정렬되는 혁신적인 장착 기능으로 인해 빠르고 쉽게 설치할 수 있다. 이러한 정렬 기능을 통해 매우 일관된 설치 정확도로서 빠른 설치가 가능하다.
CENTRUM 스케일 디스크는 디스크를 샤프트에 정렬하기 위해 스프링처럼 작동하는 특수 설계된 플렉서로 인해 훨씬 더 빠르고 쉽게 설치할 수 있다. CENTRUM 디스크의 장착은 3개의 볼트를 추가하고 미리 설정된 토크 값으로 조이면 완료 되며 추가 게이지나 설정 장치가 필요하지 않다. CENTRUM 디스크는 탄력 있고 세척이 쉬운 견고한 스테인리스 스틸로 제작되었다. 40미크론 피치 증분 눈금이 있는 CSF40 디스크 는 외부 직경이 38.4mm에서 120mm까지 다양한 크기로 제 공되며, CENTRUM 스케일 디스크와 호환되는 ATOM 엔코더 변형도 계획하고 있다.
CENTRUM의 수석 설계 엔지니어인 Ben Carruthers Watt 는 “새로운 스테인리스 스틸 디스크 스케일인 CENTRUM CSF40은 3쌍의 최적화된 정렬 플렉셔를 통합하여 로터리 엔 코더 스케일 설치의 속도와 용이성을 향상시킨다. 자체 정렬 기능을 사용하면 인코더 디스크를 수동으로 정렬할 필요가 없다. 이것은 설치 시간을 크게 최소화하고 조립 프로세스를 단순화한다”라고 말했다.
CENTRUM CSF40은 가능한 가장 작은 패키지에서 최고의 성능을 보장하도록 최적화되었으며, ATOM DX 판독 헤드와 결합되어 소형 엔코더 시스템을 제공한다.
Carruthers-Watt는 “이 첫 번째 제품에서는 장착 홀을 통 합하여 디스크를 기계 샤프트에 직접 볼트로 고정할 수 있어 시간이 많이 걸리는 접착 및 경화 공정을 피할 수 있다. 레니 쇼는 접착식 또는 기계적 클램프와 같은 다른 마운팅 옵션을 포함하도록 CENTRUM 범위를 확장하여 고객의 설계 요구 사 항을 충족할 수 있는 훨씬 더 많은 유연성을 제공할 단기 계획 을 가지고 있다"라고 덧붙였다. Renishaw CENTRUM CSF40 엔코더 스케일은 ISO 9001: 2015 인증을 받은 엄격한 품질 관리 프로세스를 사용하여 사 내에서 제조된다. Renishaw 엔코더 시스템은 36개국에 있는 자회사의 글로벌 판매 및 지원 네트워크를 통해 지원된다.

자료 제공: Renishaw(www.renishaw.com/centrum)
