스펙트럼 인스트루먼트, 고성능 PCIe 디지타이저 2종 출시

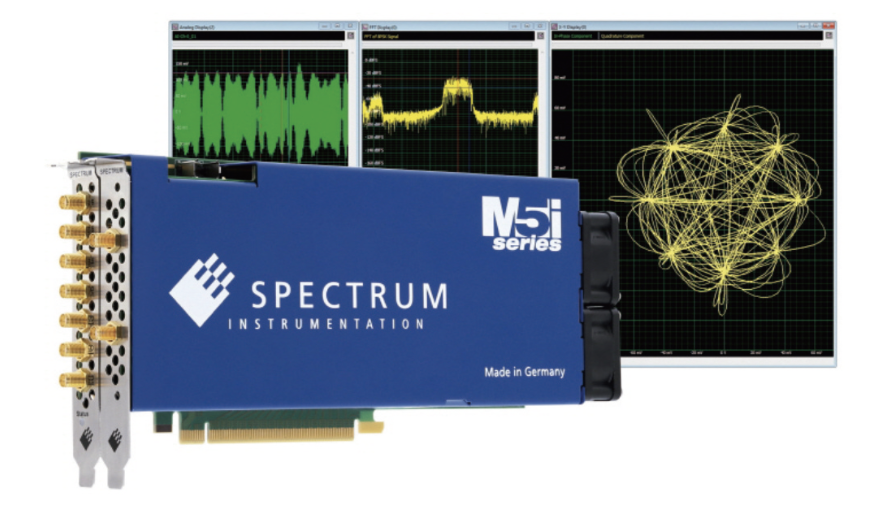

디지타이저 및 제너레이터 전문기업 스펙트럼 인스트루먼트 (Spectrum Instrumentation)가 최적의 GHz 데이터 수집 및 분석 능력을 자랑하는 새로운 M5i 시리즈 PCIe 디지타이저, M5i.3350-x16 및 M5i.3357-x16, 2종을 출시했다고 밝혔다.

이번에 출시된 디지타이저는 1개 및 2개 채널과 10 GS/s의 초 고속 샘플링 속도, 12비트 수직 분해능을 PCIe 버스를 통한 업계 에서 가장 빠른 12.8 GB/s의 데이터 스트리밍을 지원한다. 이러 한 스트리밍 속도는 수집된 데이터를 PC 메모리로 직접 전송해 저장하거나, 사용자 정의 신호 처리 및 분석을 위해 CPU 및 GPU 로 전송되도록 돕는 16레인, Gen3, PCIe 기술로 구현된다.

또 3GHz 이상의 대역폭과 최대 16GB(8 GSamples)의 온보드 메모리를 갖춘 입력회로장치를 갖췄다. 스펙트럼 인스트루먼트는 이번 신제품들을 통해 GHz 범위의 전자 신호를 다루는 엔지니어 와 과학자를 위한 패키지를 제공하는 것을 목표로 한다고 밝혔다.

12비트의 높은 분해능

새로운 M5i.3350-x16 및 M5i.3357-x16는 대부분의 디지털 오 실로스코프 또는 유사한 8비트 디지타이저 대비 최대 16배 더 우 수한 동적 범위를 제공한다. 12비트라는 높은 분해능은 더 나은 신호 대 잡음비(SNR) 측정을 가능하게 하고, 측정 정밀도를 향상 시켜 사용자가 낮은 해상도 장치에서 종종 놓치는 미세한 신호 세부 사항을 포착 및 현상 확인을 할 수 있도록 한다.

또한 통신, 반도체 테스트, 분광학, 광학 시스템 및 양자 물리학 등에서 볼 수 있는 다양한 신호를 처리하도록 설계됐다. 3GHz 이 상의 대역폭, ±200mV ~ ±2.5V의 프로그래밍 가능한 전체 범위 및 가변 오프셋을 갖춘 완전한 기능의 입력회로장치를 갖췄다. 데 이터 수집은 단일 샷 및 다중 파형 기록 모드로 진행되며 다중 기 록은 온보드 메모리를 세그먼트로 나누어 높은 트리거 속도에서 도 수많은 이벤트를 수집할 수 있게 한다. 이는 직렬 버스 테스트 나 LIDAR 및 RADAR 시스템에서 볼 수 있는 것과 같은 자극-응 답 프로세스를 사용하는 시스템에서 발생하는 상황에 적합하다.

정교한 트리거 모드 제공

M5i.3350-x16 및 M5i.3357-x16는 채널 또는 외부 트리거 입 력에서 사용 가능한 기존의 에지 트리거링 및 창, 재조정, Or/ And(논리), 소프트웨어 및 딜레이 등 정교한 트리거 모드를 제공 해 간헐적 신호까지 수집한다. 트리거링은 파형 데이터가 관련 트 리거 타임스탬프 정보와 함께 저장되어 빠르고 정확하다.

전면 패널에서 채널 입력, 클럭 및 트리거 입출력, 4개의 다기 능 디지털 I/O 라인을 위한 SMA 커넥터를 사용할 수 있고, 추가 클록 및 트리거 연결을 통해 또다른 디지타이저 및 측정 장치와 동기화할 수 있다.

이 제품들은 적합한 PCIe 슬롯에 설치를 통해 PC를 측정 도구 로 변환시킬 수 있다. 이러한 기능은 신호 처리 및 분석을 위해 최 신 CPU 및 GPU 사용을 원하는 사용자에게 적합하며, 소프트웨 어 개발 키트(SDK)를 포함한 Windows 또는 Linux 기반의 PC 사용시 필요한 모든 도구가 함께 제공된다. 제공되는 소프트웨어 개발 키트는 C++, C#, Delphi, VB.NET, J#, Python, Julia, Java, LabVIEW, MATLAB등 다양한 언어로 프로그래밍 가능하다.

자료제공: 스펙트럼 인스트루먼트(www.spectrum-instrumentation.com)
