‘아진엑스텍 LabView 호환제품’

최근 모션 컨트롤 시장의 규모와 저변이 확대됨에 따라 복잡한 모션 제어 퍼포먼스를 보다 쉽게 구현하기 위한 프로그램에 대한 요구가 대두되고 있다. 이에 따라 아진엑스텍(www.ajinextek.com)은 고속, 고정밀 과 직선/원호보간, 동기제어 등 다양한 퍼포먼스를 보다 쉽게 구 현할 수 있도록 Labview 개발환경에서 사용할 수 있는 제품을 출시해 눈길을 끌고 있다. 이는 기존 PLC개발자 등 C언어 계통의 프로그램밍에 익숙하지 않는 사용자가 Labview를 통해 아진엑 스텍의 다양한 제품을 활용할 수 있도록 지원하고 있는 것이다.

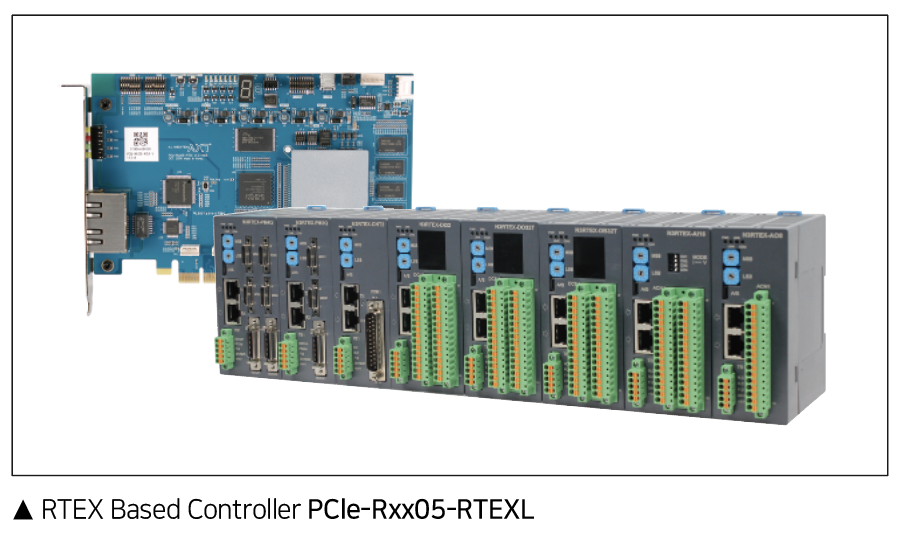

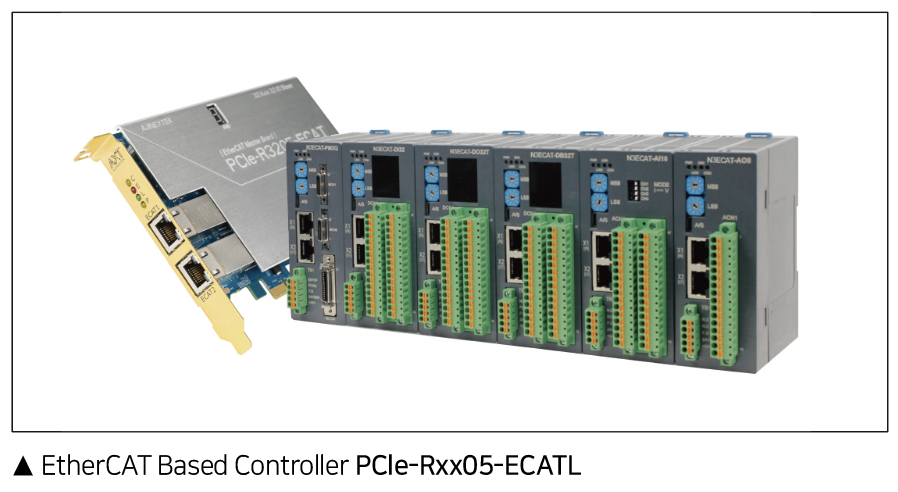

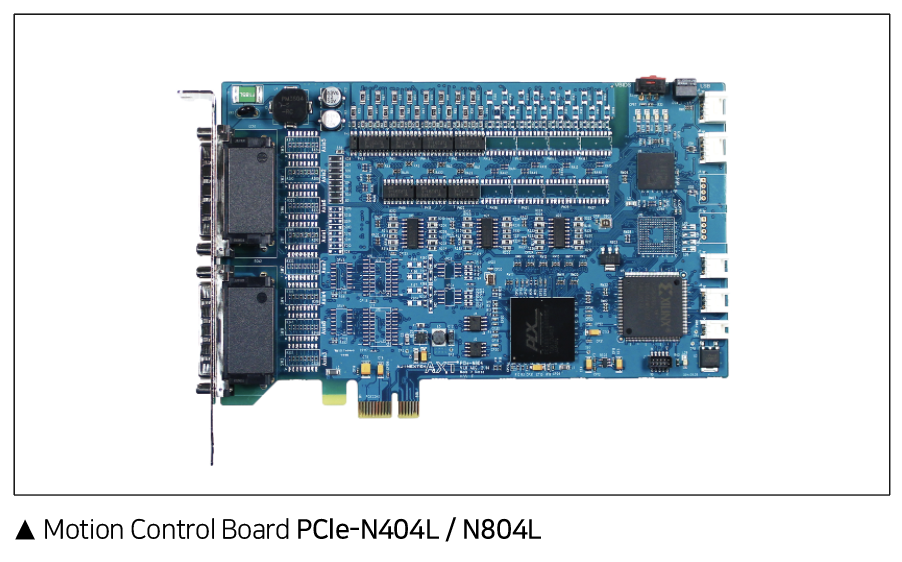

아진엑스텍의 제품 개발환경은 기존 Microsoft Visual Studio C++, C#, 베이직 그리고 델파이 등 다양한 언어에 Labview 프 로그래밍 할 수 있는 개발환경을 추가했다. 이와 호환되는 모션 전용 ASIC 칩을 기반으로 한 집중형 컨트롤러인 PCIe-N404L, PCIe-N804L과 파나소닉의 RTEX 프로토콜을 지원하는 PCIe- Rxx05-RTEXL 그리고 EtherCAT 기반의 통신프로토콜을 지원하 는 PCIe-Rxx05-ECATL을 출시하였다.

기본적으로 제공되는 EzConfig Program과 Labview 개발 환경에서 사용자가 프로그래밍을 보다 쉽게 코딩할 수 있도록 EzMotion Example, 그리고 EzMotion Exzmple VI Tree로 구 성되어 있으며 각각의 프로그램을 활용해 사용자는 원하는 기능 을 구현할 수 있다.

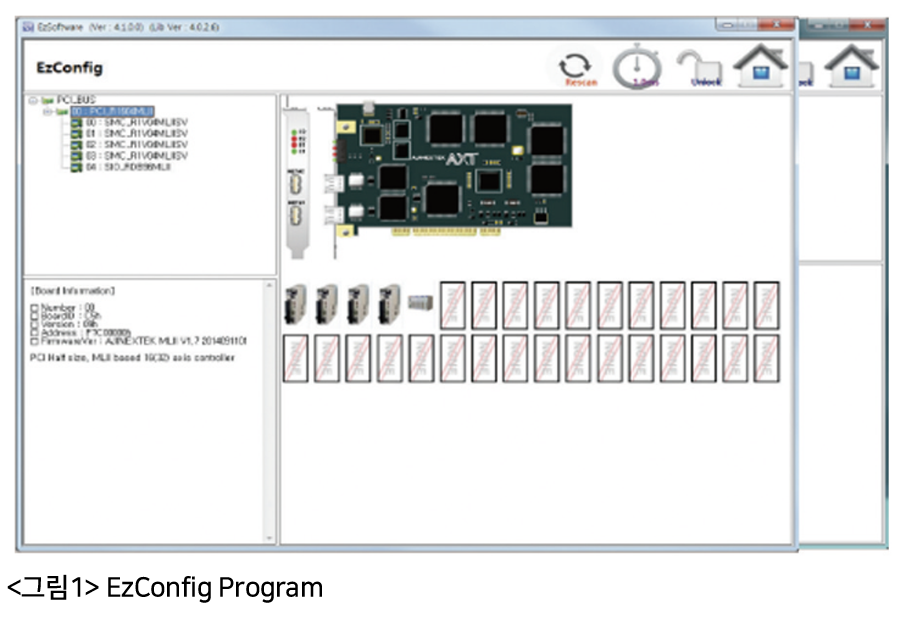

EzConfig Program은 시스템 및 보드의 구성정보를 자 동 검색하여 Example 동작의 기초 정보를 생성하는 상위 Configuration Tool로서 보드 또는 모듈의 추가/삭제와 같은 하 드웨어 장치의 ID와 유무를 사용자에게 전달한다. 또한 통신 형 태로 장착된 제어 요소들에 대한 관리 기능을 사용하여 보다 신 뢰성 있는 제어 결과를 얻을 수 있다. (그림1 참조)

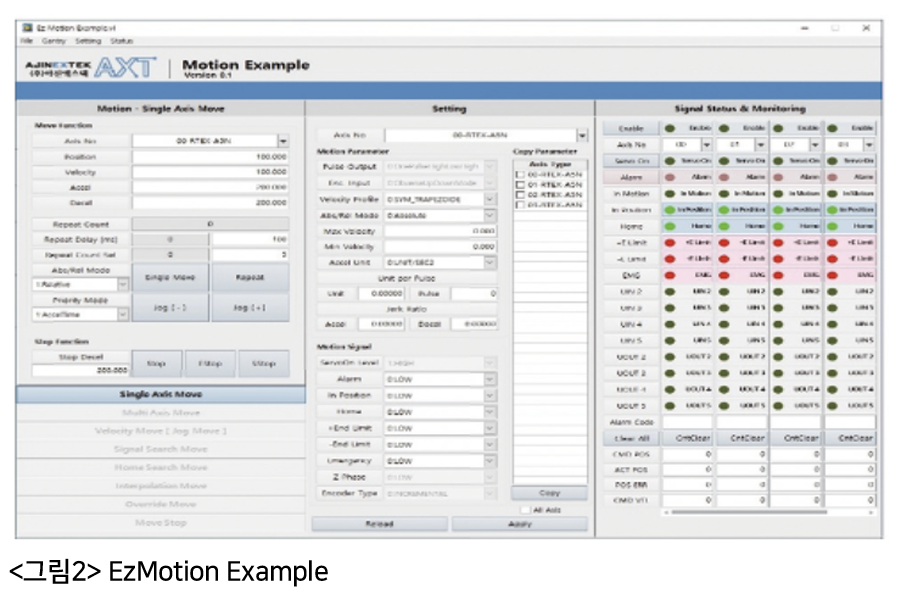

Labview 개발환경에서 바로 사용할 수 있도록 EzMotionExample을 제공해 주고 있으며, Motion Control Board, Network Controller를 테스트하고 제어하는 Example S/W으로, 사용자의 각종 모션 제어기능의 적용과 응용을 용이하게 한다. 해당 축 정의 I/O레벨, 유니버셜 I/O, 출력 펄스 형태, 엔코더 입력 형태, 초기 시작속도, 위치 명령/상태, 속도 명령/상태, 가속도 명 령/상태, 트리거, MPG, 인터럽트 등 제품이 지원하는 다양한 기능에 대한 예제로 활용할 수 있도록 제공되 고 있다. (그림2 참조)

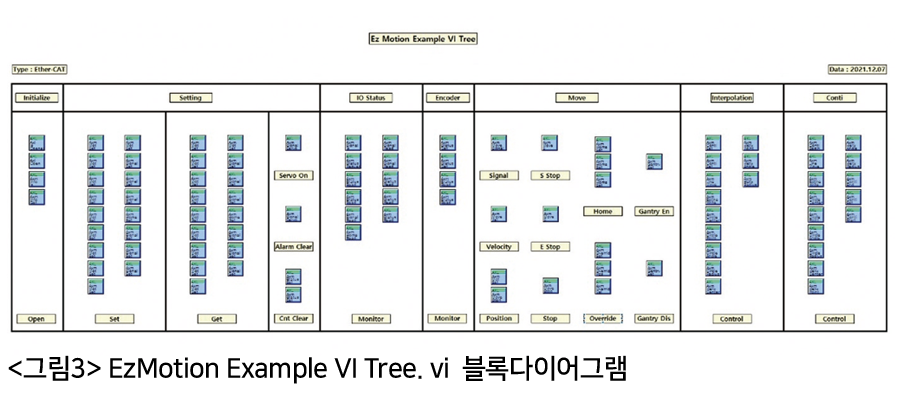

EzMotion Exzmple VI Tree는 Board 초기화, Parameter 설정/설정상태 확 인, I/O 상태확인, Encoder 모니터링, 기본Motion 기능, 직선/원형 보간 기 능 등을 정의하고 있다. (그림3 참조))

Labview 개발환경에서 구현되는 설비는 주로 계측기를 함께 사용하며, 이런 설비들은 자동화 공정의 검사/계측부분에 적용된다. 특히 PLC를 주 제어기 반으로 사용하는 공정과 시장(자동차, 중공업)의 특정 유닛에 적용되는 설비 로, 현재 신설 자동차 공장을 대상으로 적용되고 있으며 램프성형, LED생산 등의 공정에 적용되었다. 한편 국내 모션컨트롤 시장 점유율 1위를 유지하고 있는 아진엑스텍은 2,000여개 고객사의1,000여건이 넘는 레퍼런스를 보유하고 있으며 개발/현 장 엔지니어들에게 호평과 지지를 받고 있다.

아진엑스텍 관계자는 “아진엑스텍의 Labview는 모션컨트롤에 경험이 부 족한 엔지니어들의 초기 프로젝트 수행에 큰 도움을 줄 수 있으며, 새롭게 출 시된 3종의 제품은 당사 주력제품의 H/W를 그대로 사용하고 라이브러리를 컨버팅하였기에 지난 20여년간 현장에서 사용되어진 안정성이 가장 큰 장 점이라 할 수 있다”고 설명했다.


자료제공: 아진엑스텍(www.ajinextek.com)
