고속작동ㆍ낮은 마찰 새로운 리니어 베어링 제품군

LM76

LM76(www.lm76.com)은 SPEED DEMON 리니어 베어링 제품군 의 최신 버전을 발표했다. 이번에 발표한 ‘EL300’은 400~3000㎜의 이동 길이, 90㎜의 광 폭 베이스 및 베이스의 평행 레일의 중심선에서 49㎜, 캐리지의 레 이디얼 롤러 베어링(휠)의 중심선에서 100㎜ 간격으로써 높은 비틀 림 안정성 및 높은 토크 부하 안정성을 제공하는 것이 특징이다.

견고한 압출 베이스에 RC62+2로 강화된 평행 12㎜ h2 스틸 샤프 트가 부착되어 있으며, 샤프트는 평행도를 보장하기 위해 45도 각도 로 100㎜마다 베이스에 고정되어 있다. 안정성을 높이기 위해 미리 천공된 장착 구멍 또는 LM76의 Heavy-Duty 전체 길이 장착 플레이 트를 사용하여 베이스를 사용자 시스템에 쉽게 직접 통합할 수 있다.

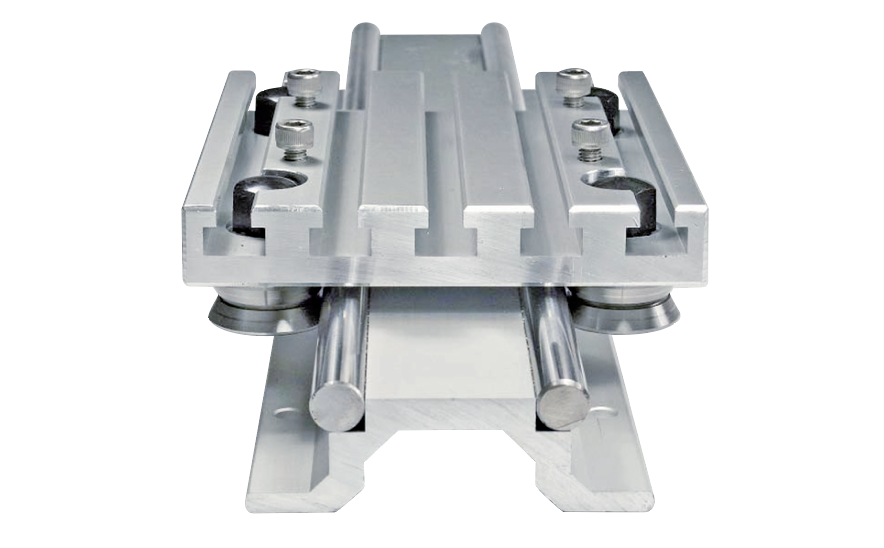

SPEED DEMON EL300의 캐리지는 4개의 밀봉된 저마찰 이중 앵 귤러 콘택트 롤러 베어링을 특징으로 한다. 캐리지의 한 쪽에 롤러 베 어링에는 예압을 조정하기 위한 편심 부싱이 있다. 최대 하중은 수직 (아래) 2,800N 정적 및 1,400N 동적 그리고 수평(측면) 2,600N 정적 및 1,300N 동적이다.

최대 모멘트 하중은 롤 125N-m 정적 및 62N-m 동적, 피치 (pitch)는 165N-m 정적 및 80N-m 동적, 요(yaw)는 82N-m 정적 및 40N-m 동적이다. 또한 캐리지에는 4개의 나사산 장착 구멍과 캐 리지 길이에 5개의 T슬롯이 있어 도구 또는 고정 장치를 쉽게 장착할 수 있다. 캐리지와 베이스 어셈블리의 높이는 54㎜에 불과하며 둘 다 투명하게 양극 산화 처리되어 있다.


자료제공: LM76(www.lm76.com)
