Thomson-12V 리니어 액추에이터 장점과 응용 방법

리니어 액추에이터는 일반적으로 벨트 드라이브와 볼 또는 리드 스크류 드라이브, 공압 드라이브 등의 구동 메커니즘을 특징으로 한다. 그러나 로드형의 전동 액추에이터는 통합 모터의 입력 전압이 12V 또는 24V로 분류된다. 로드형 액추에이터는 공압 또는 유압 실린더와 같은 추력을 제공해 실제로 공압 또는 유압 실린더를 대체하는 데 널리 사용한다. 이는 유체 동력에서 전기구동 모션으로 바꿀 수 있는 단순성과 비용 절감 때문이다.

12V DC 모터, 액추에이터 본체에 통합

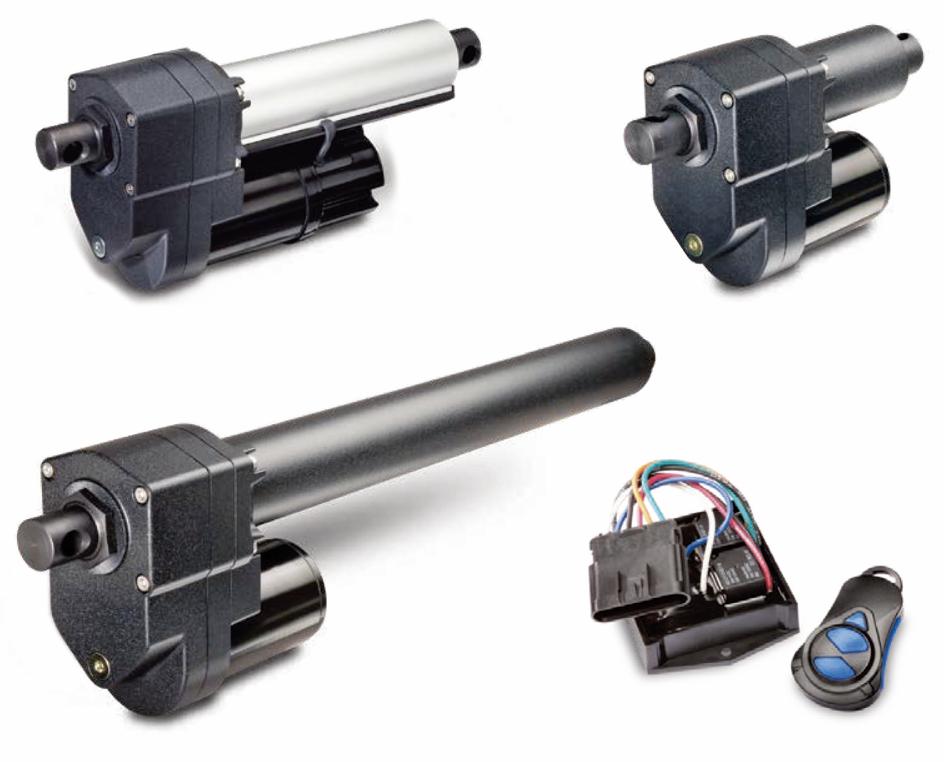

12V 리니어 액추에이터는 12V DC 모터가 액추에이터 본체에 결합되어 있다. 12V 액추에이터는 볼 스크류와 리드 스크류 두 가지 메커니즘 중 하나로 구동된다. 기어링을 통합하거나 기어 모터를 사용하여 액추에이터의 추력 및 속도를 최적화한다.

설계는 스트로크의 각 끝에 있는 리미트 스위치를 포함한다. 즉, 액추에이터가 중간 위치 없이 완전히 확장 및 축소된다. 또한 제조업체 대부분이 중간 포지셔닝 기능을 위해 프로그래밍 가능한 리미트 스위치를 옵션으로 제공한다. 전동 로드형 액추에이터는 유압 또는 공압 실린더를 대체하는 데 자주 사용하기 때문에 설계의 일부는 다른 기술을 적용한다.

12V 리니어 액추에이터는 일반적으로 공압 또는 유압 실린더와 동일한 방식으로 장착되며 대부분 클레비스(clevis) 및 트러니언(trunnion) 장착 옵션이 있다. 12 볼트 리니어 액추에이터 제품 라인에서 ISO, NFPA 및 기타 표준을 충족하는 장착 옵션을 찾을 수 있다. 이를 통해 공압 또는 유압 액추에이터에서 전기 액추에이터로 훨씬 쉽게 변환할 수 있다.

강한 추력 제공

로드형 슬라이더 액추에이터와 로드형 액추에이터의 가장 중요한 차이점 중 하나는, 로드형의 액추에이터는 추력만 제공한다는 것이다. 이들의 주요 용도는 액추에이터에서 확장 및 축소되는 튜브 또는 로드를 통해 부하를 밀거나 당기는 것이다. 플레인 부싱이 로드를 안내하는 동안 부하를 지지하고 운반하는 리니어 가이드가 없다. 대부분의 애플리케이션에서 부하에 대한 지원은 액추에이터와 독립적인 트랙 또는 레일이 제공한다. 이러한 액추에이터의 작동 원리가 ‘전기 실린더’, ‘추력형 액추에이터’ 또는 ‘로드형 액추에이터’ 등으로 불리게 되는 이유다.

12 볼트 리니어 액추에이터의 크기 선정은 모터가 미리 액추에이터에 통합되어 있기 때문에 매우 간단한다. 고려할 첫 번째 매개 변수는 추력이며, 이로써 액추에이터의 전체 크기를 결정한다. 다음은 스트로크 길이다. 소형 액추에이터는 추력 요구 사항을 충족할 수 있지만 필요한 스트로크 길이를 달성하지 못할 수 있기 때문이다. 볼나사 또는 리드나사로 구동되는 로드형 액추에이터는 백 드라이브가 가능하다. 수직 작동이 필요한 경우 수직 하중이 나사의 후방 구동 토크를 초과하지 않는지 확인해야 한다.

추력과 스트로크를 기반으로 선정된 액추에이터를 통해 속도 및 듀티 사이클 요구 사항을 확인할 수 있다. 허용되는 힘과 속도 조합은 성능 곡선 또는 차트 형태로 제조업체에서 제공한다. 다른 모든 매개 변수가 액추에이터의 기능 내에 있음이 확인되면, 모터 가열이 액추에이터의 성능을 제한할 수 있으므로 듀티 사이클 또는 시간을 확인하는 것이 중요하다.

철도 및 머시닝 센터, 컨베이어 등에 적합

가이드 및 운송 없이 하중을 밀거나 당기는 경우에 로드형 액추에이터가 좋은 선택이다. 여기에는 철도 차량 및 머시닝 센터와 같은 응용 분야에서 슬라이딩 도어를 열고 닫는 것이 포함된다. 의료 산업에서 12 볼트 액추에이터는 작업대 또는 환자 침대의 인체 공학적 위치 지정에 자주 사용된다.

컨베이어 분야에서는 공정 요구 사항에 따라 컨베이어 제품을 중지하거나 전환하는 데 사용된다. 또한 로드형 액추에이터는 완전히 밀폐되어 IP 등급 또는 위생 설계로 제공되기 때문에 삽입, 라벨링 또는 스탬핑과 같이 순전히 추진 작업이 필요한 제약 및 식음료 시장에 적합하다.

자료 제공: Thomson(www.thomson.com)
