Beckhoff-새로운 소형 스테퍼 모터

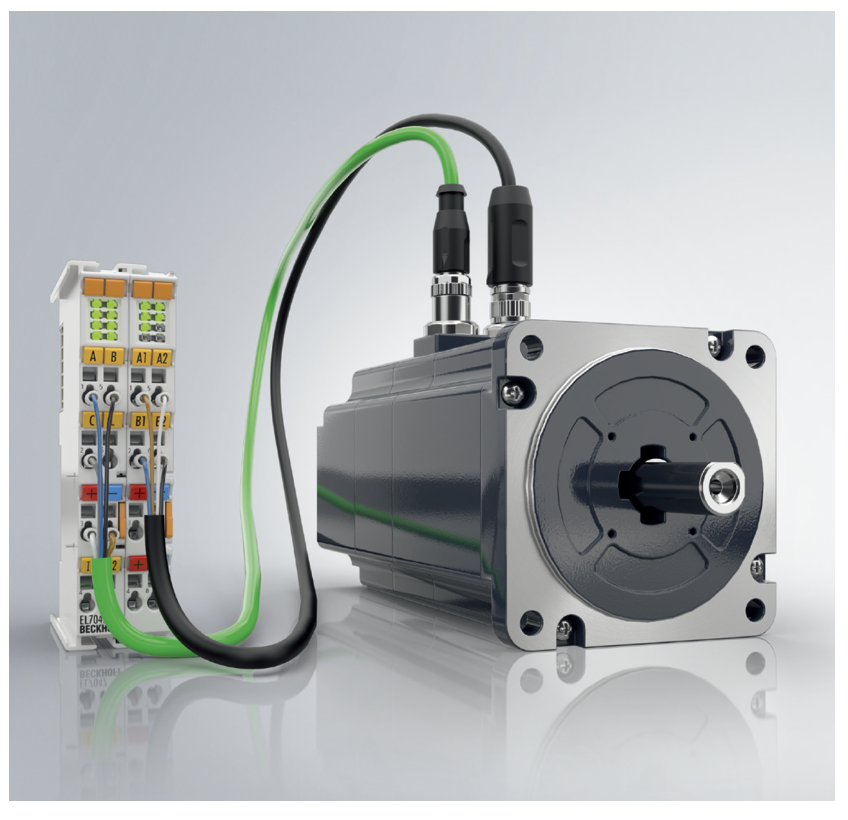

Beckhoff의 새로운 EL7062 듀얼 채널 EtherCAT 터미널을 사용하면 최대 3A의 중간 전력 범위와 8~48V의 전압 범위에서 스테퍼 모터 2개를 직접 연결할 수 있다. 이 유연한 모션 인터페이스는 매개변수화 및 최소화된 채널 비용으로 광범위한 스테퍼 모터 애플리케이션을 위한 저비용 드라이브로 이상적이다.

초소형 폼 팩터의 24mm 너비 EL7062 EtherCAT 터미널에는 2개의 스테퍼 모터 출력 단계, 리미트 스위치용 디지털 입력 2개, 다양한 5V 인코더를 위한 채널당 인코더 인터페이스 1개가 포함되어 있다. 매개변수화를 통해 EL7062는 연결된 스테퍼 모터 및 해당 애플리케이션 요구사항에 유연하게 적응한다. 입력 인코더 신호와 관련하여 모듈은 TTL 인코더의 전체 스펙트럼(5V 차동, 단일 종단/오픈 컬렉터)을 지원한다. 고해상도 마이크로스테핑은 매우 부드럽고 정밀한 모터 작동을 보장한다.

최대 총 출력 전류는 6A이며, 일반적으로 2개의 3A 스테퍼 모터를 작동한다. 이것을 또한 다양하게 구성할 수 있으며, 예를 들어 모션 인터페이스는 2A 및 4A 모터에 대해 구성할 수 있다. 액세서리로 제공되는 ZB8610 팬 모듈을 사용하면 최대 전력이 채널당 5A까지 증가한다. EL7062의 이중 채널은 단일 채널 솔루션에 비해 가격이 저렴하다.

자료 제공: Beckhoff(www.beckhoff.com)
