고정밀 고효율 레이저 가공을 위한 자동화 플랫폼

PI

레이저 절단, 레이저 용접, 레이저 마킹, 레이저 드릴링 등 레이저는 다양한 산업 공정에서 제조 과정을 최적화하고 고품질의 부품을 보장한다. 예를 들어 전자 제조, 반도체사업, 자동차산업, 의료기술에서 레이저를 이용하여 높은 품질의 제품을 생산할 수 있다.  PI는 레이저 기술의 시장 개발에 유연하게 대응하고 OEM, 통합 시스템, 최종 사용자의 요구를 충족시키는 고정밀 및 고효율 레이저 가공을 위한 자동화 플랫폼을 제공한다.

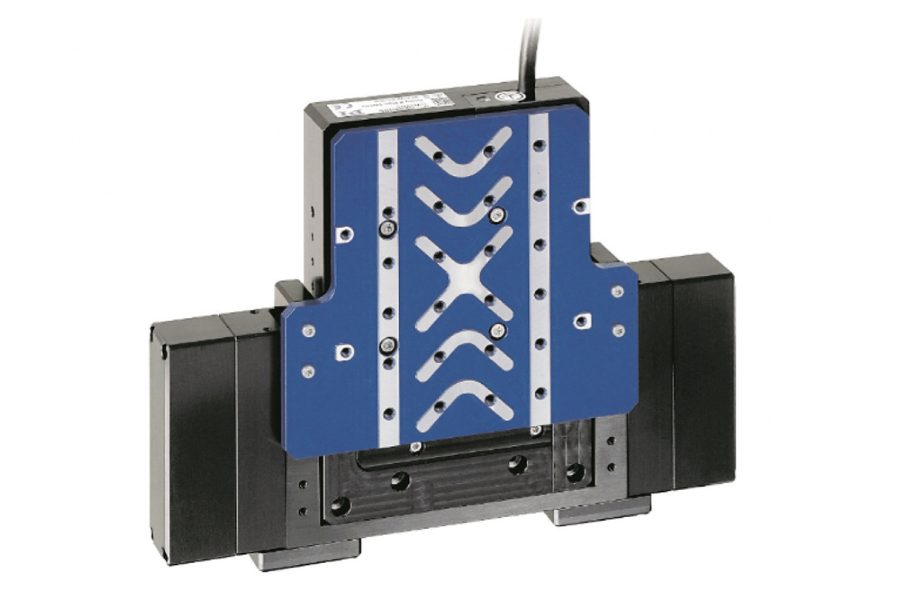

V-528 리니어 스테이지

V-528 리니어 스테이지는 스테퍼 또는 로터리 서보 솔루션으로 보다 빠른 속도와 스캔 주파수를 구현한다. Crossed roller bearings 덕분에 높은 반복 정밀도의 리니어 엔코더가 장착된 모터를 사용하여 서브 마이크로미터의 정확도가 가능하다. 이를 이용해 제품에서 눈으로 식별하기 어려울 정도의 미세하고 정밀한 레이저 마킹을 할 수 있다.

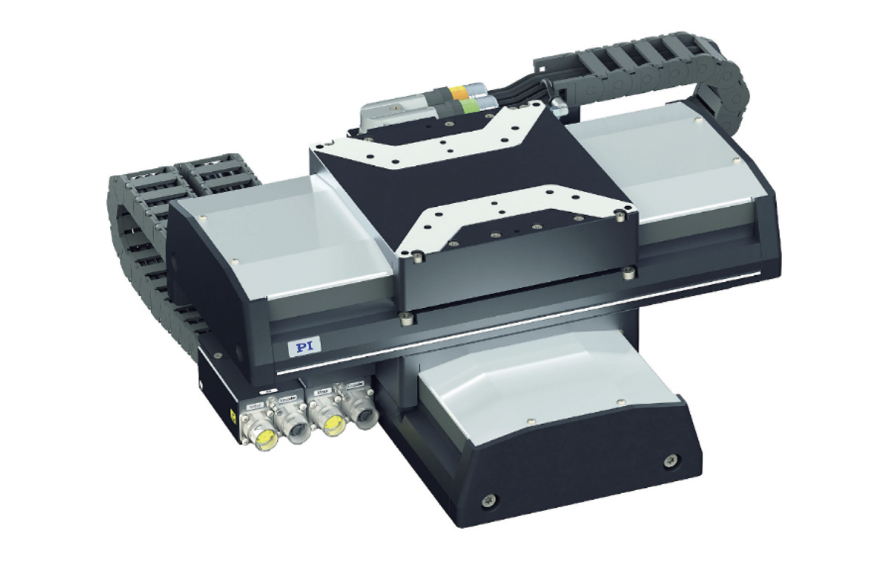

V-417 시리즈

V-417 시리즈는 레이저 가공에 이상적이다. 수 마이크로미터의 정확도와 최대 2m/s의 속도를 구현하며 다축 애플리케이션과 쉽게 결합할 수 있다. 특별 제작된 하드 커버와 사이드 씰(side seals)은 드라이브 및 엔코더 매커니즘에 먼지나 고온 입자가 침입하는 것을 방지한다.

또한, 높은 IP 등급 및 bayonet locks이 있는 산업용 커넥터로 굉장히 견고하다. 리니어 스테이지는 베어링 가이드 또는 모션 방향에 대해 50μm보다 우수한 평행도로 구성된 엣지 덕분에 설치 중에 쉽게 정렬 가능하다.

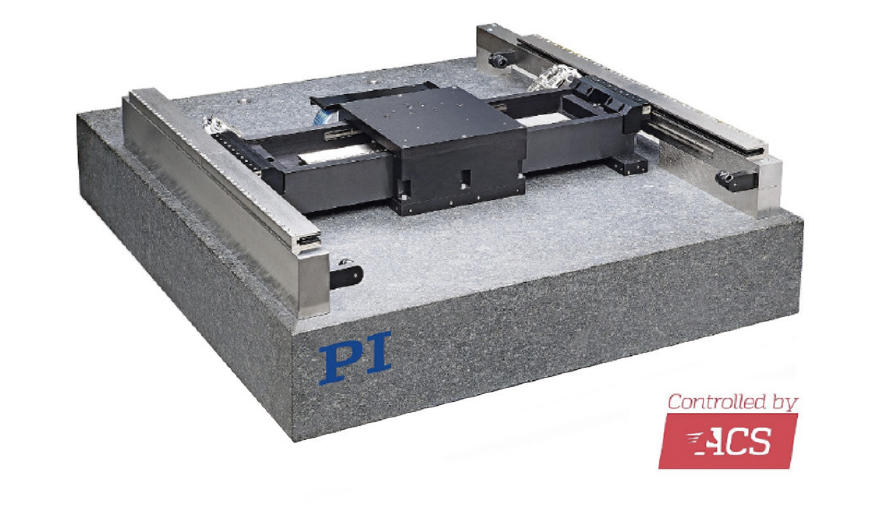

A-322 에어베어링 평면 스테이지

웨이퍼 다이스 분리는 높은 정확도와 수직 교차점이 요구되며 절단 폭은 일정하게 유지되어 한다. 또한, 이동 범위에 따른 허용 공차는 미터 당 불과 수 마이크로미터에 불과하다. 리니어 모터 다이렉트 드라이브에 의해 움직이는 A-322 에어베어링 평면 스테이지는 이러한 애플리케이션에 적합한 포지셔닝 시스템이다.

20m/s2의 가속도와 함께 부드러운 모션과 나노미터 포지셔닝을 제공한다. 컨트롤러와 메카닉을 결합하여 최대 생산량과 최고의 정밀도 또한 보장한다.

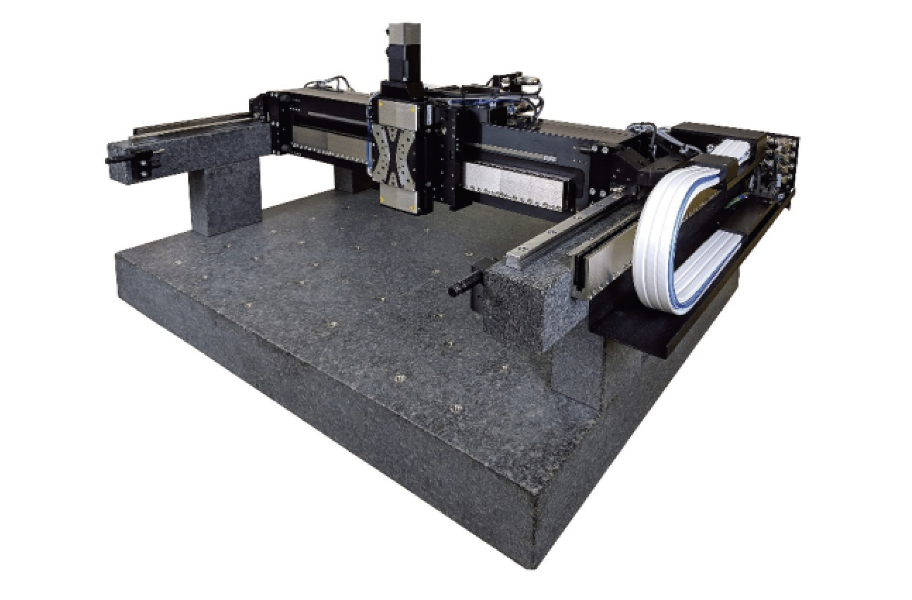

PI 갠트리 시스템

갠트리 시스템은 마이크로미터 정밀도를 유지하면서 긴 이동 범위를 갖추었기 때문에 케이블 관리 및 구동이 최적화되어 레이저용 수직 모션 축, 자동 초점 센서 및 광섬유 라우팅 시스템에 솔루션을 제공한다. 이 디자인은 레이저가 오버 헤드로 움직이는 동안 부품을 고정된 상태로 유지할 수 있게 한다. PI의 앱솔루트 측정 시스템은 시스템 초기화를 단순화하므로 스위치를 켠 후에 레퍼런스를 수행할 필요가 없다.

자료 제공: PI(www.pikorea.co.kr)
