배터리 백업이 필요없는 소형 다중회전 인코더

POSITAL

POSITAL의 새로운 22mm 멀티-턴-키트 인코더는 소형 모터 및 드라이브를 위한 고 정밀 다중회전용 앱솔루트 포지션 피드백 장치이다. 이전의 소형 모터용 모션 피드백 장치는 단일 회전 또는 인크리멘털 인코더로 제한되었지만 POSITAL의 새로운 소형 키트 인코더는 백업 배터리 없이도 완전한 다중 회전 측정 기능을 제공한다.

회전 카운터 시스템은 자체적으로 전원 공급되므로 정전 또는 제어 시스템 중단 시 인코더의 카운터 회로가 계속 작동하여 모터 구동축의 모든 회전에 대한 전체 기록을 유지한다. 전원이 복구되면 회전수를 포함한 모터의 전체 회전 위치가 중앙 컨트롤러로 전달된다.

따라서 증분형 인코더가 설치된 기계 시스템에서 기준 위치로 되돌려 회전 카운트를 다시 시작해야하는 필요성이 없게 된다. 이런 시간 소모적인 절차를 없앰으로써 인해 프로세스 보안의 향상, 효율성 증가 및 운영 비용이 절감된다.

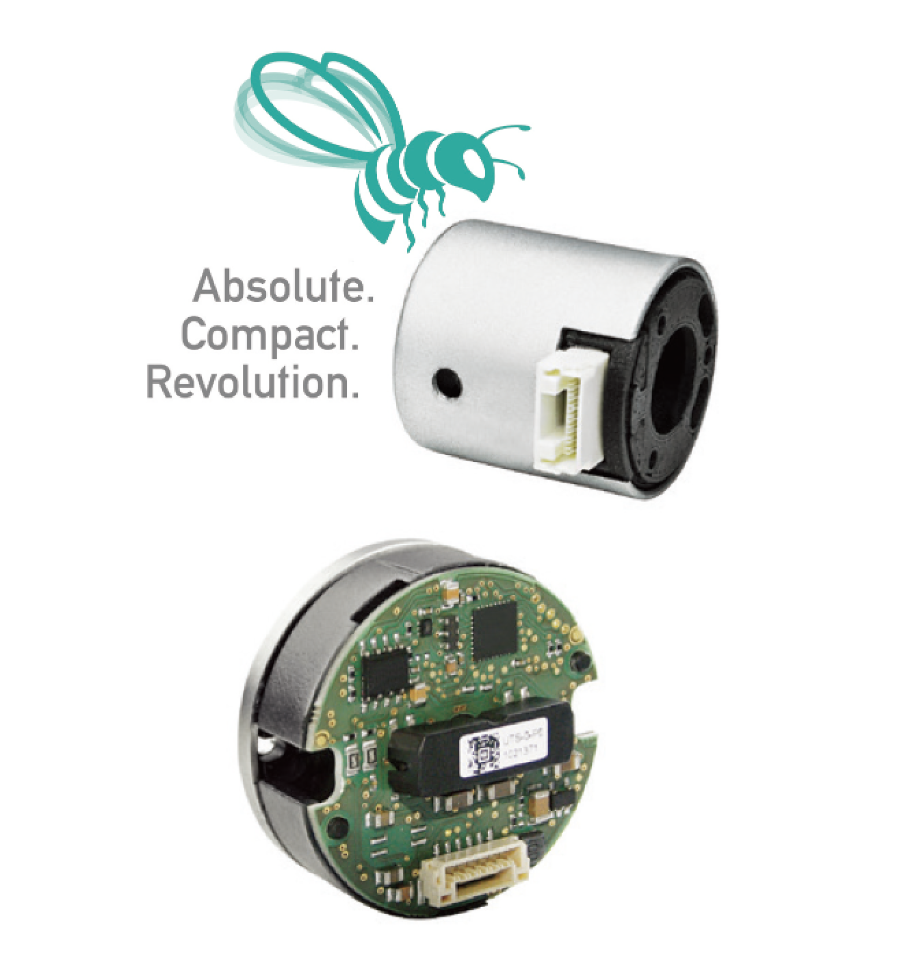

POSITAL 사업 책임자인 Christian Fell은 “지금까지는 소구경 모터용으로 설계된 멀티 턴 인코더가 없었다. 우리의 새로운 초소형 장치(직경 22mm, 높이 23mm)의 간격을 메워 소형 모터를 위한 다목적 솔루션을 제공한다”고 소개했다.

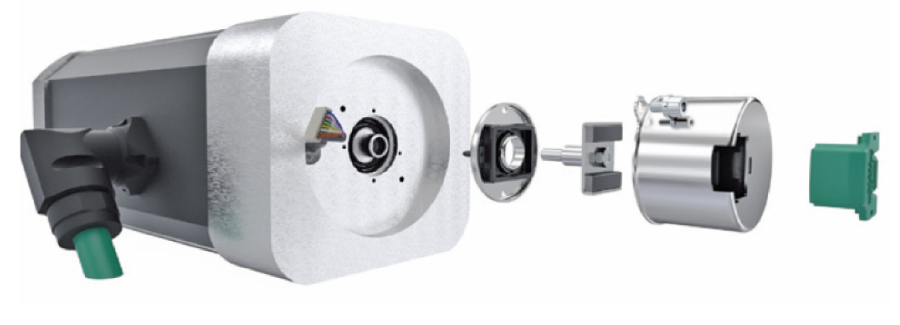

이 인코더는 간단한 설치 및 교정 절차를 통해 기존 모터 설계에 쉽게 통합할 수 있다. 소형 영구 자석이 구동축 끝에 고정돼 있으며 소형 전자 패키지 및 에너지 자급을 위한 Wiegand 센서는 모터 후면에 설치되어 있다.

클린룸 환경이 아닌 일반 조건에서도 조립이 가능하며, SSI 및 BiSS C 통신 인터페이스로서 호환성도 지원된다. 보정 기능은 설정을 단순화하며 샤프트를 몇 번 돌리면 키트 장치가 모터와 센서 사이의 사소한 정렬 불량에 자동으로 조정되고 수정 매개 변수를 메모리에 저장한다.

22mm 키트는 36mm 키트 인코더와 같은 제품군이다. 이 제품은 자기 위치 피드백을 통해 서보 모터를 제어함으로써 아날로그 리졸버 또는 비싼 광학 엔코더 시스템에 대한 대안이 된다.  Fell은 “이 인코더는 17 비트 분해능과 0.09°의 정확도를 제공한다.”고 말했다. 작은 회로 기판에서 홀 센서 세트와 32 비트 마이크로 프로세서의 독창적인 구조 기술을 통해, 소형 키트의 설치 공간을 종전 36mm 시리즈에 비해 거의 3분의 2까지 줄였다.

자료 제공: POSITAL(www.posital.com)
