통합 서보 드라이브 AMI812x 시리즈, 자동화 기능 확장

Beckhoff

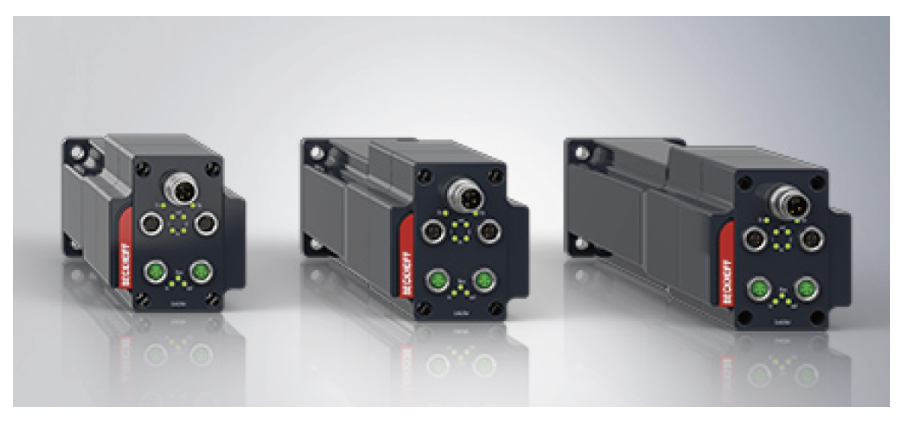

Beckhoff의 통합 서보 드라이브 AMI812x 시리즈는 현장에서의 분산 설치에 중점을 둔 컴팩트 드라이브 기술이 적용됐다. 공간 절약형 설계에 서보 모터, 출력 스테이지 및 필드 버스 연결이 통합됐다. 드라이브가 최대 400W 전력 범위에서 제어 캐비닛 자동화에 적합하다.

EtherCAT 장치인 AMI812x 통합 서보 드라이브는 제어 캐비닛 업스트림 I/O 없이 기계에 직접 배치할 수 있으므로 초소형 기계를 구현할 수 있다. 0.5~1.1 Nm의 정지 토크를 사용하는 F2 플랜지 코드 3개의 전체 길이가 포함된다.

AMI812x는 배터리 백업이 없는 멀티 턴 앱솔루트 엔코더와 백래시 없는 홀딩 브레이크와 함께 선택적으로 사용할 수 있다. 높은 IP65 보호 등급을 달성하며 모든 모터 설치에 적합하다. STO 안전 기능은 TwinSAFE Logic을 통해 옵션으로 통합될 수 있다.

벡터 전류 및 PI 속도 제어를 기반으로 하는 고속 제어 기술은 매우 동적인 포지TU닝 작업을 지원한다. I²T 모델 계산을 통한 과전압 및 저전압, 과전류 또는 모터 활용과 같은 다양한 모니터링 옵션은 신뢰성을 제공하며, 작동 상태는 통합 상태 LED로 표시된다.

전자 장치 및 모터의 전원은 M12 인터페이스를 통해 공급된다. EtherCAT 용 M8 버스 인터페이스는 EtherCAT 데이지 체인에서 간단한 캐스케이딩을 위한 두 번째 포트를 제공한다. 또한 EtherCAT P 연결이 있는 모터 버전을 도입할 계획이다.

M8 I/O 인터페이스를 사용하면 최대 0.5A의 24V dc 신호 범위에서 두 개의 센서 또는 액추에이터를 직접 연결할 수 있다. 연결 케이블은 직선 및 각진 콘센트와 함께 사용할 수 있다. AG2250 시리즈의 일치하는 유성 기어 유닛으로 높은 토크도 가능하다.

자료 제공: Beckhoff(www.beckhoffautomation.com)
