견고한 금속 하우징과 컴팩트한 드라이브 ELM72xx

Beckhoff

Beckhoff의 새로운 ELM72xx EtherCAT 터미널은 전원 공급장치를 위해 48V dc에서 최대 16A의 출력 전류(Irms)를 제공하며 금속 하우징으로 구성된 안전한 서보 드라이브이다. 이 솔루션은 I/O 터미널 형식으로 EL 시리즈 I/O 설계에 비해 향상된 성능을 제공한다.

ELM72xx 모듈의 금속 하우징은 높은 출력 전력에서도 최적의 열 방출과 전기 간섭에 대한 최적의 차폐를 제공한다. 이 새로운 서보 터미널은 다른 EtherCAT 터미널에 직접 연결될 수 있으며 Beckhoff I/O 시스템의 통합 구성 요소를 형성할 수 있다. 기능은 편리한 커넥터 프런트 엔드, 통합 절대 값 인터페이스 및 One Cable Technology(OCT)를 통한 모터, 피드백 및 브레이크의 직접 연결 등이 있다. 추가 I/O는 위치값의 래칭을 가능하게 한다.

또한 통합된 제동 초퍼 제어를 통해 제동 저항을 직접 연결할 수 있다. 이 시스템은 프로그래밍 가능한 TwinSAFE를 통합한다. 안전 애플리케이션을 구현하기 위해 프로그래밍이 가능한 TwinSAFE 로직과 FSoE(Safety over EtherCAT)를 통한 STO/SS1 또는 드라이브 기술을 위한 Safe Motion 기능의 패키지로서 TwinSAFE를 통해 안전 기술을 통합한다. 현재 다섯 가지 ELM72xx 모델을 사용할 수 있으며, STO/SS1 또는 Safe Motion이 장착되어 있다.

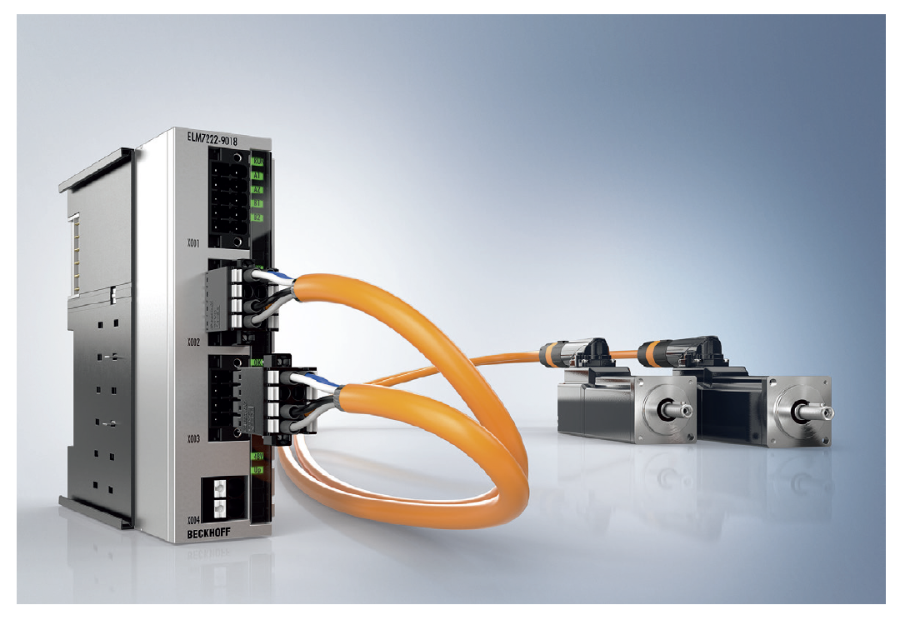

모델은 △ ELM7211 : 4.5A(Irms) 의 1 채널 ervo 터미널 △ ELM7212 : 2 x 4.5 A(Irms)의 2 채널 서보 터미널 △ ELM7221 : 8A(Irms)의 1 채널 서보 터미널 △ ELM7222 : 2 x 8 A(Irms)가 있는 2 채널 서보 터미널 △ ELM7231 : 16A(Irms)의 1 채널 서보 터미널이다.

기존 EL 시리즈와 달리 ELM72xx 배선 레벨은 플러그형 설계를 사용한다. 모터 및 센서 케이블을 일치시키면 설치가 더욱 간편해진다. AM8100 서보 모터와 결합된 ELM72xx 드라이브 설계는 익숙한 TwinCAT 3 Motion Designer 소프트웨어(TE5910)를 사용하여 구현된다. 전자 명판과 TwinCAT 3 Drive Manager 2 소프트웨어(TE5950)는 손쉬운 시운전을 보장한다.

자료 제공: Beckhoff(www.beckhoff.com)
