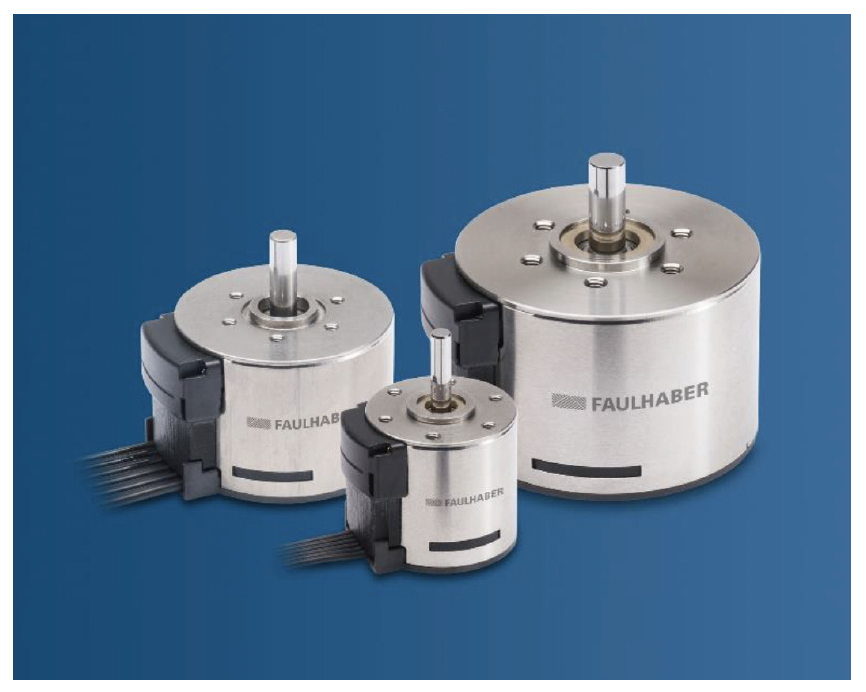

스피드 컨트롤러 통합된 플랫 브러시스 DC 모터

FAULHABER

BXT 모터 제품군이 종전엔 짧은 길이의 브러시리스 DC 서보 모터로 구성됐으나 스피드 통합 컨트롤러를 통해 모든 크기의 직경으로 확장됐다. 모터/속도 컨트롤러 조합으로 IEF3-4096(L) 통합 인코더가 있는 제품과 동일한 설치 공간에서 사용할 수 있다. 인코더 시리즈와의 시너지 효과를 통해 스피드 컨트롤러 또한 모터 하우징에 완전히 통합됐다.

입증된 FAULHABER SC 기술을 기반으로 하는 Motion Manager(버전 6.6부터)를 사용함으로써 모터를 빠르고 쉽고 편안하게 작동할 수 있다. 스피드 컨트롤러는 6극 플랫 케이블로 애플리케이션에 연결되며 적절한 커넥터를 옵션으로 사용할 수 있다.

스피드 컨트롤러는 2214… BXT H, 3216… BXT H 및 4221… BXT H 하우징 BXT 모터와 결합할 수 있다. 완전한 통합과 더불어 강력한 스피드 컨트롤러는 모터의 전체 전력 및 속도 범위의 사용을 보장한다. 설계된 냉각 개념은 열 손실을 최소화한다.

BXT H 모터와 통합 속도 컨트롤러의 조합은 작은 공간에서 속도를 정밀하게 제어해야 함과 동시에 높은 토크가 필요한 경우 이상적이다. 응용 분야는 펌프, 휴대용 장치(문신용 디바이스), 장비 제조, 실험실 및 산업 자동화 분야 등이다.

BXT 모터 특성

• 완전한 통합을 통한 콤팩트한 디자인
• 최대 92mNm의 높은 토크, 최대 60W의 연속 출력
• 200–10,000 min-1의 안정적이고 정밀한 기계적 속도 제어
• 32mm 및 42mm 크기로 선택적 사용 가능



자료 제공: FAULHABER(www.faulhaber.com)
