보이스 코일 액추에이터를 위한 리니어 서보 브러시형 증폭기

H2W

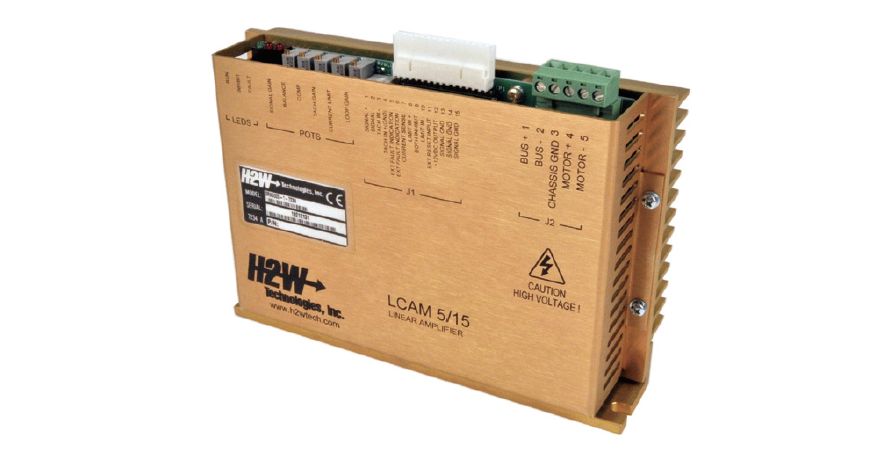

H2W의 DC 리니어 브러시 유형 서보 증폭기(dc linear brush-type servo amplifier)인 LCAM 5/15는 보이스 코일 리니어 액추에이터를 구동하는 데 적합하다. 리니어 증폭기는 많은 PWM형 증폭기에서 발생하는 데드-벤드 문제(dead-band issues)를 방지하기 위해 모터에 지속적인 전류 흐름을 제공한다. 또한 리니어 증폭기는 EMI가 낮고 많은 PWM형 증폭기에서도 볼 수 있는 가청 잡음(audible noise)이 없다.   낮은 EMI와 결합된 높은 전류 루프 대역폭은 부드러운 모션 프로파일로 이어져, 리니어 증폭기는 고정밀 애플리케이션을 위한 좋은 선택이 된다.

보이스 코일 액추에이터는 낮은 인덕턴스 권선(1mH 미만)을 갖기 때문에 반도체, 의료 및 광학 장비에서 리니어 모터 또는 보이스 코일 액추에이터 구동을 위한 정밀 스테이지에 자주 적용된다. 따라서 리니어 서보 증폭기는 보이스 코일을 구동하는 데 좋은 솔루션이 될 수 있다. 증폭기는 모든 H2W 보이스 코일 모터의 연속 및 피크 전류 사양과 일치하도록 사전에 설정되며 주요 기능은 다음과 같다.

• 저소음 작동을 위한 설계
• 높은 출력 전류: 5A 연속 출력, 15A 피크 출력
• 넓은 전원 공급 범위: +24 ~ +70 V dc
• 넓은 대역폭: 6.5kHz (90도 위상 편이)
• 전류 또는 속도 모드 작동
• 증폭기 과열 보호
• 앰프 인 에이블 입력
• 오류 표시기 출력
• 조정 가능한 dc 오프셋 전압

자료 제공: H2W(www.h2wtech.com)
