비 접촉 이송을 위한 차세대 평면 모터 XPlanar

Beckhoff

Beckhoff는 XPlanar의 도입으로 머신 디자인에서의 새로운 가능성을 열었다. 플라잉 모션(flying motion) 제어를 위한 이 혁신적인 시스템에서 평면 이동자는 맞춤형이 가능한 레이아웃으로 배열된 평면타일 위에 띄워 자유롭게 움직이는 것이 가능한 리니어 반송 시스템이다. 이는 기계 제조업체 및 장치업체에게 기계 설계의 유연한 결과를 가져온다.

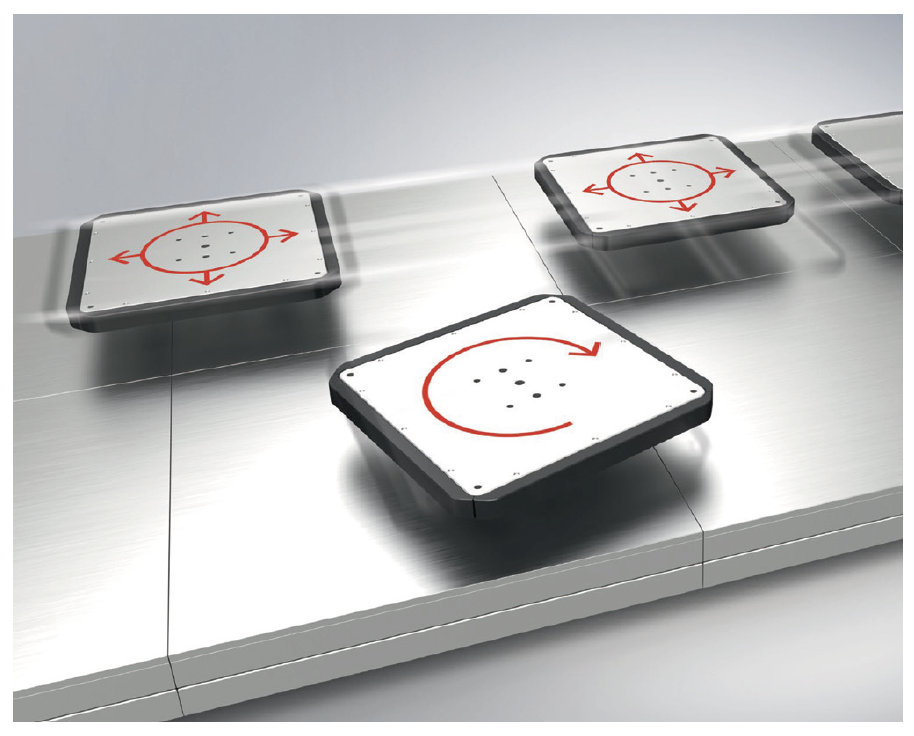

XPlanar의 시스템은 각 평면 타일의 배열과 그 위를 떠서 다차원으로 포지션닝 하는 평면 이동자 성능의 조합이다. 이동자는 2m/s2의 가속도, 4m/s의 속도, ±50μ의 정밀도로 위치 반복성을 구현할 수 있다.   평면 모터 시스템은 기계 및 공장 요구사항에 맞게 확장이 가능하다. 이동자 포지셔닝의 최대 유연성과 매우 높은 모션 역학으로 인해 제품 흐름을 간단하고 개별적으로 분할할 수 있으므로 이전에 필요했던 로봇이나 유연성이 떨어진 기계 장치를 효율적으로 교체할 수 있다. 또한, 비접촉 이동자의 모션은 운송되는 제품의 마모, 오염 물질 배출을 방지한다.

모션 제어의 획기적인 유연성과 다양성

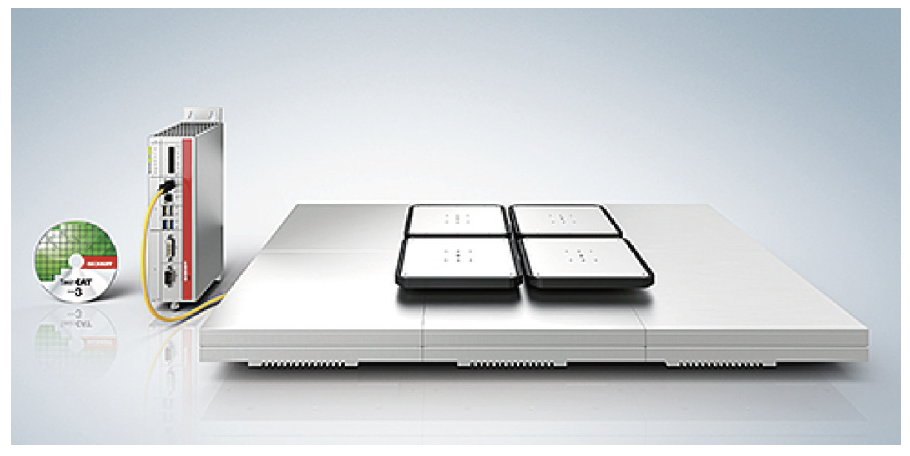

XPlanar 시스템의 기본은 240 x 240 mm 크기의 평면 타일로, 원하는 형상으로 배열할 수 있다. 타일에는 모든 전력 전자 장치가 포함되어 있으며 EtherCAT를 통한 기가비트 통신을 지원한다. 자유롭게 선택할 수 있는 평면 이동자는 통합 영구 자석으로 가능하다. 이동자는 벽 또는 천장에 어떤 형태로든 장착할 수 있으며, 아래와 같이 다양한 유형을 선택할 수 있다.

- 최대 0.4kg의 탑재 하중을 위한 95 x 95mm 소형 이동자
- 최대 1.5kg의 탑재 하중을 위한 155 x 155 mm 표준 이동자
- 최대 3kg의 탑재 하중을 위한 155 x 275 mm 길이의 이동자
- 최대 6kg의 탑재 하중을 위한 275 x 275mm 대형 이동자

다양한 애플리케이션을 위한 게임 체인저

XPlanar는 기계 제작, 포장, 조립, 분류 및 주문 피킹 프로세스를 자동화하는 매우 유연한 운송 시스템에 최적화 됐다. 이동자 표면 에 플라스틱, 스테인레스 스틸 포일 또는 유리판을 적용하여 잔류물없이 손쉽게 청소할 수 있어 진공 또는 클린룸 생산 환경에서 사용하기에 이상적이다. 따라서 XPlanar는 식품, 제약 및 실험실 자동화 등에 특히 적합하다.

자료 제공: Beckhoff(www.beckhoff.com)
