차세대 고성능 리니어 가이드 Compact Rail Plus

Rollon

Rollon은 차세대 고성능 리니어 가이드의 일부인 Compact Rail Plus를 출시했다. 이 제품은 Compact Rail 제품군의 정렬 기능을 유지하면서 높은 부하를 처리할 수 있도록 디자인됐다.   Compact Rail Plus는 높은 부하, 고속, 빠른 가속 또는 열악한 환경과 같은 까다로운 애플리케이션을 위해 설계되었다. 이 설계는 반경 방향 및 축 방향에서 큰 부하 용량을 위한 이중열 볼 베어링, 강성을 위한 궤도가 있는 새로운 레일 및 내부 구성품을 먼지와 오염물로부터 보호하기 위한 세로 씰이 있는 강철 슬라이더를 특징으로 한다. 유도 경화 레이스 웨이는 조용한 작동과 긴 수명을 보장하며 부식 방지를 위해 다양한 표면 처리 가공을 적용하였다.

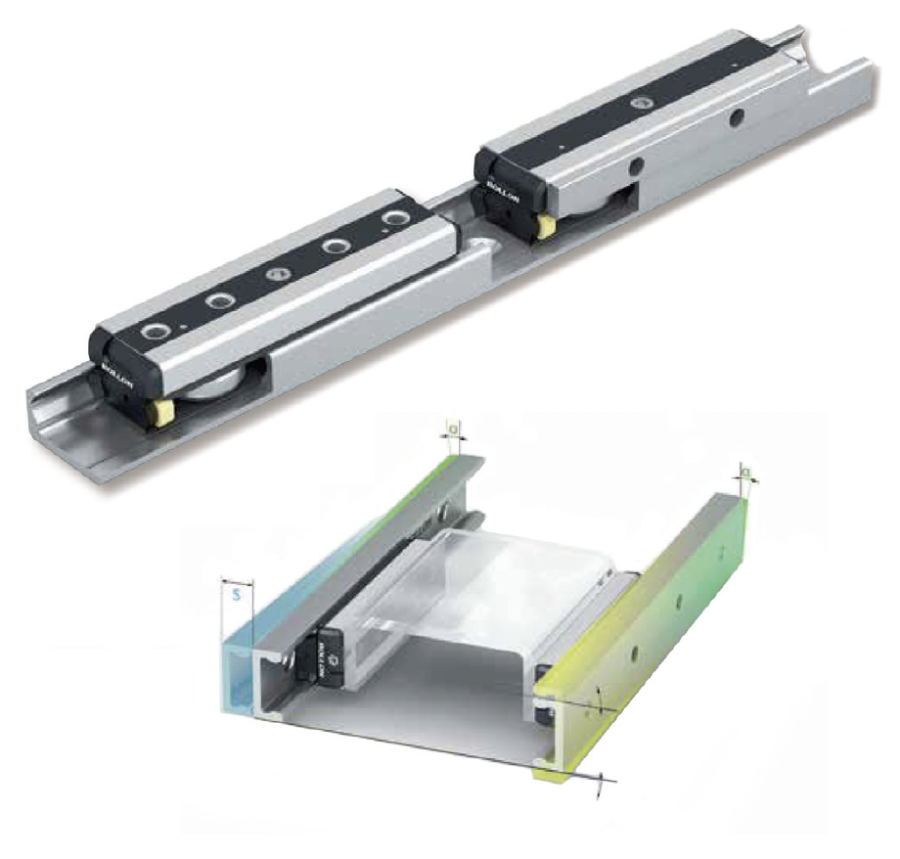

이 규격 가이드는 Compact Rail의 조립파트로서, 장착 표면에 맞춰 정렬할 수 있다. 4개의 다른 슬라이더를 선택할 수 있는 Compact Rail Plus를 사용하면 두 개의 레일을 다른 슬라이더와 결합하여 두 평면(축 방향 최대 3.5mm 및 반경 방향 최대 ± 1.3도)에서 오정렬을 보정할 수 있는 정렬 시스템을 만들 수 있다.

Compact Rail Plus의 기능과 성능은 다음과 같다.

- 정확도 요구사항에 따라 최상의 구조 선택
- 비 가공 구조물에 리니어 가이드를 쉽게 장착
- 총 조립 시간 단축
- 가혹한 환경에서 사용가능

고하 중 및 자체 정렬 기능 외에도 Compact Rail Plus는 다음을 제공한다.

- 슬라이더와 롤링 요소를 포함하는 C 프로파일로 치수를 콤팩트 하게 유지
- 조정 가능한 예압
- 질화, 흑색 산화 및 광택 처리된 궤도

Compact Rail Plus는 커팅 기계, 의료 장비, 포장 기계, 카메라 조명 장비, 건설, 로봇 등 자동화 기계 장비 애플리케이션 분야에 적합하다.

자료 제공: Rollon(www.rolloncorp.com)
