일체형 스테퍼 리니어 액추에이터 APESI7

ElectroCraft

일체형 스테퍼 리니어 액추에이터의 기본 사항

스테퍼 모터는 일반적으로 회전 운동을 직선 운동으로 변환하는 데 사용된다. 정밀 포지셔닝 시스템을 설계하는 데는 다양한 방법이 있기 때문에, 원하는 성능을 달성하기 위해 전기 및 기계 부품의 올바른 조합을 선정하는 프로세스는 복잡 할 수 있다.

통합 스테퍼 리니어 액추에이터 시스템을 사용하면 간단하면서도 최적의 솔루션을 제공할 수 있다. 기본적으로 통합 스테퍼 리니어 액추에이터는 하이브리드 스테퍼 모터와 모터 샤프트의 통합 부품으로 리드 스크류 또는 너트를 결합하고 있다. 통합 전자 기계 솔루션은 합리적인 가격으로 다양한 애플리케이션에서 정확한 포지셔닝을 제공할 수 있다.

일체형 디자인의 이점을 단순화로

일체형 스테퍼 리니어 액추에이터 설계는 리니어 힘 및 속도, 부하 등급, 시스템 효율성 및 신뢰성 측면에서 최적의 성능을 제공하는 시스템을 제공한다. 기계 구성요소 단순화로 전체 시스템 비용을 줄이는 솔루션과 시스템 정확도를 향상시키는데 도움이 된다. 이러한 일체형 솔루션은 크기가 작아 장비 설치 공간을 줄일 수 있다.

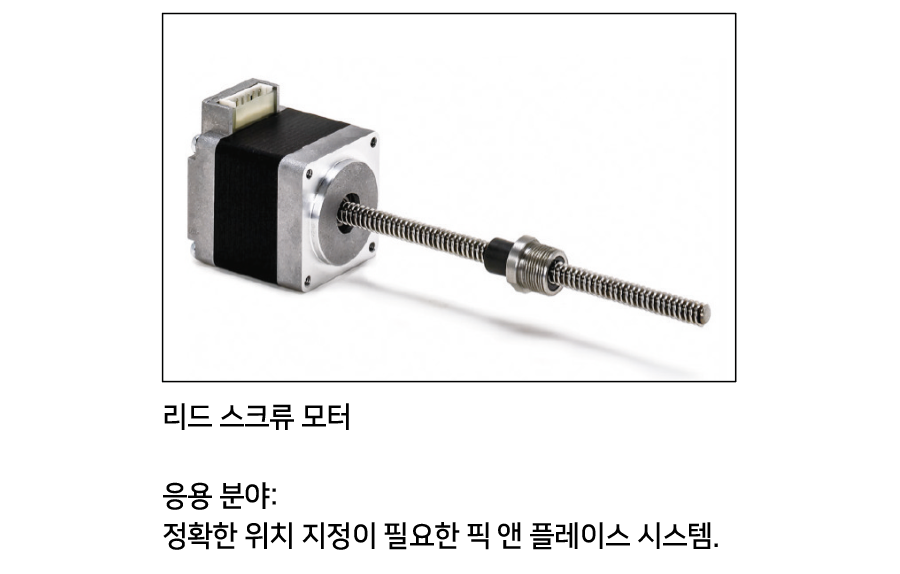

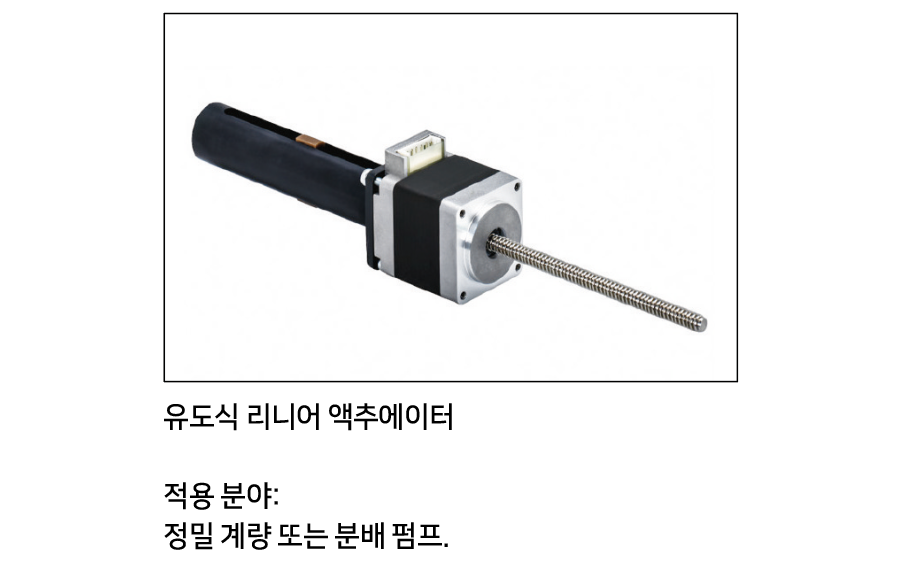

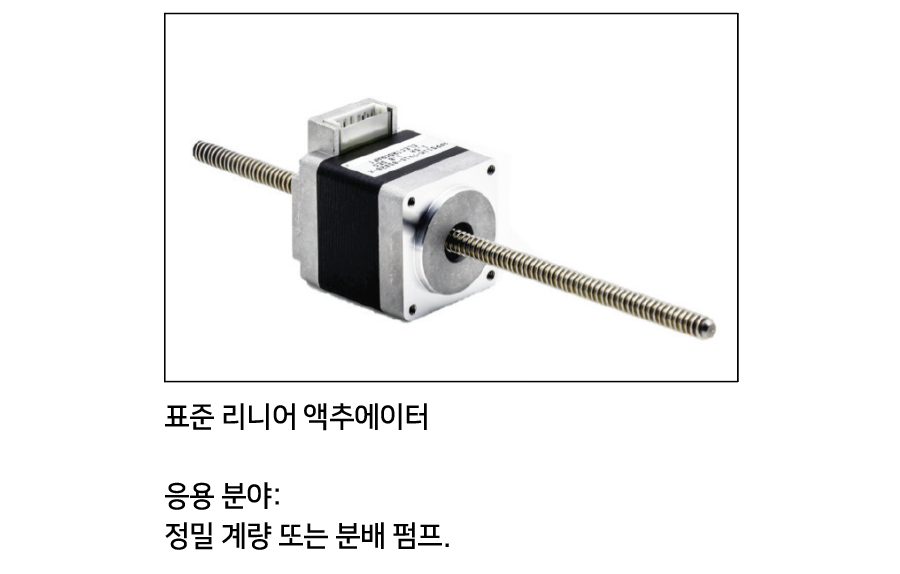

스테퍼 리니어의 세 가지 유형 액추에이터

애플리케이션 요구 사항

ElectroCraft AxialPower Enhanced Series APES17은 다양한 옵션을 제공하는 고성능 NEMA 17 리니어 액추에이터이며 경쟁사에 비해 40% 증가된 힘을 보인다. 힘, 속도 및 정밀도 측면에서 애플리케이션에 필요한 작동 조건을 기반으로 사용자는 제조업체가 게시한 성능 곡선에서 최적의 솔루션을 선택할 수 있다.

고려사항

• 프레임 크기(일반적으로 NEMA 크기)에서 각각의 큰 크기는 더 높은 수준의 출력 힘과 부하 전달 성능을 제공
• 최대 힘이 모터 프레임 크기, 모터 스택 길이 및 리드 스크류 나사 리드의 조합에 의해 결정되는 힘
• 스테퍼 모터 최소 스텝 각도와 리드 스크류 나사 리드의 조합에 의해 포지셔닝 정확도가 결정되는 정밀도
• 속도 범위가 스테퍼 모터 권선 전류와 리드 스크류 나사 리드의 조합에 의해 결정되는 속도

리니어 액추에이터와 호환되는 스테퍼 드라이브 선택사양

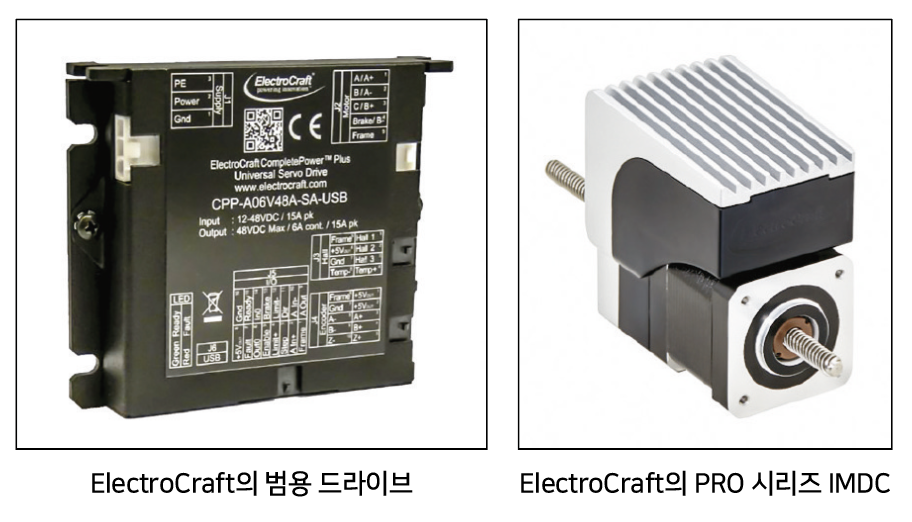

스테퍼 리니어 액추에이터는 스테퍼 모터 구동 전자 장치로 제어된다. CAN 버스와 같은 네트워크를 통해 제어할 수 있는 내장된 모션 프로그램을 사용하여 정교한 모션 제어 기능을 제공한다. 스테퍼 드라이브 하드웨어는 아래 예와 같이 독립형이거나 리니어 액추에이터 모터 어셈블리와 통합될 수 있다.

통합 스테퍼 리니어 액추에이터의 다양한 애플리케이션 성능

통합 스테퍼 리니어 액추에이터의 주요 애플리케이션으로서는 의료 장비(정밀 펌프), 영상 장비(CT 스캔 및 MRI) 및 진단 장비(혈액 분석기)가 있다.  실험실 자동화의 경우 이러한 통합 시스템은 계량 및 분배에 사용되는 정밀 펌프에서 찾을 수 있으며 기체 및 액체 크로마토 그래피 시스템, 질량 분석 시스템과 시험관 픽 앤 플레이스 시스템에 적용된다.

전자 조립 작업에서 정밀 포지셔닝 시스템, 자재 취급 및 픽앤 플레이스 시스템, 조립 및 테스트 장비 시스템을 위해 통합 스테퍼 리니어 액추에이터를 사용한다. 반도체 헨들링 장비는 정밀 디스 펜싱 펌프 및 정밀 포지셔닝 시스템에 적용한다.

결정 전에 전문가에게 확인한다

애플리케이션에 대한 최종 결정을 내릴 때 제조업체가 도움을 줄 수 있다. 제조업체는 통합 스테퍼 리니어 액추에이터 제품으로 고객을 지원해온 수십 년 동안 축적된 엔지니어링 경험과 전문 지식을 보유하고 있다. 그들은 주요 시장 부문에 걸쳐 다양한 애플리케이션을 위한 솔루션을 제공한다. 또한 특정 사례에 적합한 맞춤형 솔루션을 제안할 수 있다.

자료 제공: ElectroCraft(www.ElectroCraft.com)
