Moticont, 소형 보이스 코일 스테이지

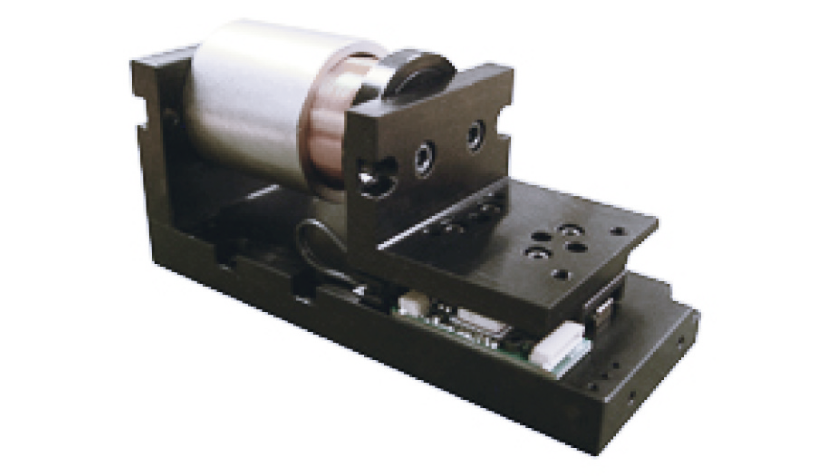

Moticont는 8개의 선형 개구형 보이스 코일 스테이지(open-aperture voice coil stages)로 구성된 HCDS-051-051 시리즈를 선보였다. 이 소형 스테이지는 길이 10.500 인치 (266.7mm) x 폭 4.000 인치 (101.6mm) x 높이 3.755 인치 (95.4mm)에 불과하다. 선형 DC 모터 구동 스테이지 (움직이는 코일 이라고도 함)는 낮은 관성, 높은 가속 및 고속으로 깨끗하고 조용하며 효율적이다.

폐쇄 루프 서보 작동을 위해 설계되었으며, 차동 출력이 있는 통합 구적 광학 인코더(quadrature optical encoder)가 내장되어 있다. 각 스테이지에는 전원을 켤 때 정확한 초기화를 위한 내장 홈 스위치가 있다. 개방형 스테이지는 레이저 드릴링 및 밀링, 광학 초점, 테스트, 레이저 조향, 미러 포지셔닝, 광섬유, 전기 및 공기 라인 통과를 포함한 다양한 응용 분야에 이상적이다.

각 HCDS-051-051 시리즈 스테이지에는 툴링 또는 고정물을 위한 정밀 나사산 장착 구멍이 있으며 선형 이동 거리는 17.8mm이다. 또한, 스테이지에는 플러그 앤 플레이 유선 커넥터와 편리한 장착 구멍이 있어 신규 또는 기존 애플리케이션에 쉽게 통합 할 수 있다.

스테이지는 29.5 um, 25.4 um, 12.7 um 그리고 1 um의 해상도로 제공된다. 각 스테이지는 5.2lb (23.1N)의 연속 힘과 16.4lb (72.9N)의 최대 힘 또는 6.3lb (28.0N)의 연속 힘과 19.9lb (88.6N)의 최대 힘 그리고 리턴 스프링이 옵션으로 제공된다. 조리개 직경은 대해 두 가지 크기 0.5 인치 (12.7mm) 및 0.75 인치 (19mm)를 사용할 수 있다.

8개의 보이스 코일 구동 스테이지로 구성된 기성품 HCDS-051-051 시리즈는 XY 또는 XYZ 스테이지의 일부로 제공되며, 서보 컨트롤러와 함께 완전한 플러그 앤 플레이 시스템으로도 적용될 수 있다. 또한 더 긴 이동 거리와 높은 힘을 가진 맞춤형 모델도 가능하다.

자료 제공: Moticont(www.moticont.com)
