차세대 고성능 모듈식 리니어 모터 AL8000

beckhoff

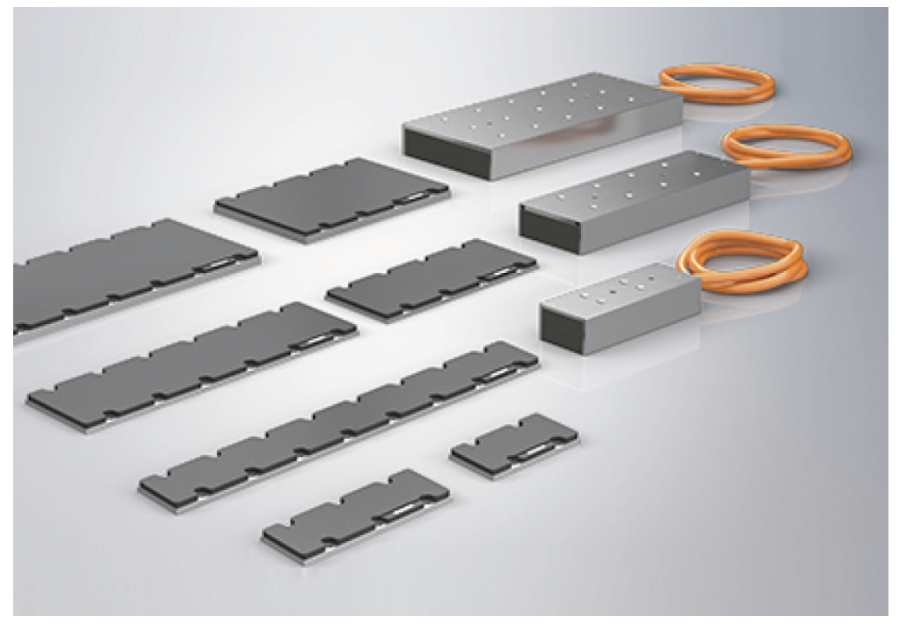

Beckhoff의 차세대 고성능 모듈식 리니어 모터 AL8000 시리즈는 Beckhoff 자회사인 Fertig Motors와 협력하여 개발된 제품으로 리니어 모터와 마그네틱 플레이트로 구성된 모듈식 시스템 설계를 기반으로 한다.   사용자는 50mm(AL8x2x), 80mm(AL8x4x) 및 130mm(AL8x6x)의 세 가지 폭 중에서 선택할 수 있다. 또한 폭의 크기, 전체 길이, 권선 유형 및 냉각 유형 측면에서 다양한 리니어 모터 유형을 제공한다.

따라서 제품 포트폴리오에는 애플리케이션 요구 사항에 맞게 매우 동적이고 강력한 리니어 축을 구현하기 위한 총 28개의 서로 다른 리니어 모터 유형이 포함된다. 리니어 모터의 크기에 따라 120~6,750N의 최대 힘과 최대 12m/s의 최대 속도가 가능하다.

기존 AM8000 로터리 서보 모터와 마찬가지로 Beckhoff는 독일에서 AL8000 리니어 모터 제품군을 일괄적으로 개발 및 제조했다. 따라서 일관되게 높은 수준의 생산 품질이 보장될 뿐만 아니라 리니어 모터 기술로 내구성과 신뢰성이 높은 애플리케이션을 실현하기 위한 고 가용성 및 공급망 단축을 보장할 수 있다. 그 밖의 장점으로는 뛰어난 서비스와 지원을 포함하여 요구 사항을 빠르고 유연하게 충족할 수 있다.

모듈식 시스템 원리에 따라 전체 리니어 모터 코일 부품은 동일한 개별 세그먼트로 구성된다. 이 구조는 생산 관점에서 특히 유리하다. 고객이 어떤 리니어 모터를 주문하느냐에 따라 생산 프로세스를 따라 세그먼트 수를 빠르고 쉽게 수용하도록 조정할 수 있다.

또 다른 장점은 리니어 모터의 정밀한 대칭 구조이다. 전체 AL8000 시리즈에서 리니어 모터의 장착 구멍 사이에는 일정한 간격이 있다. 이를 통해 기계 제작자는 기계 슬라이드를 쉽게 구성할 수 있으며 일관된 힘과 온도 분포를 보장하기 때문에 Hot-Spot이 발생하는 것을 방지할 수 있다.

자료 제공: beckhoff(www.beckhoff.com)
