고속 개방 루프 포지셔닝 애플리케이션에 적합한 자기 예압형 리니어 스테퍼 모터

H2W

H2W Technologies의 단축 리니어 스테퍼 모터는 고속 개방 루프 포지셔닝 애플리케이션에 적합하다. 최대 80인치/초(2m/sec)의 속도와 최대 68인치(1.7m)의 스트로크에서 수행할 수 있다. 리니어 스테퍼 모터는 마이크로 스테핑 드라이브 및 인덱서와 결합할 때 정확한 위치, 속도 및 가속 제어가 가능하다.

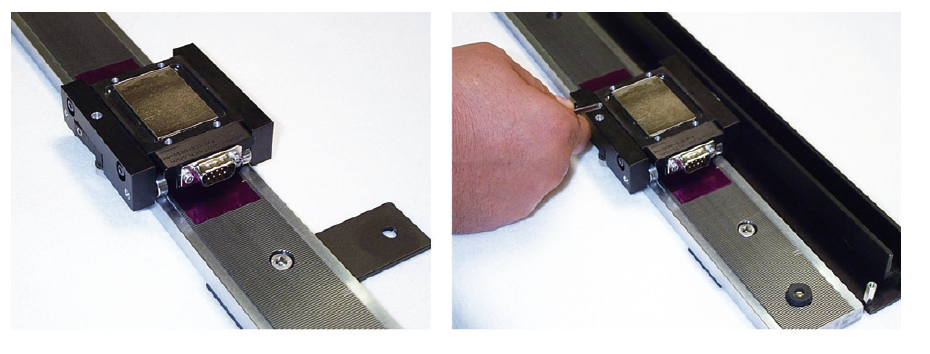

포서(forcer)라고 하는 움직이는 블록 어셈블리는 포서의 활성 표면과 가이드의 한 면에 내장된 자력으로 예압된 에어 베어링 구조이며, 가이드와 베어링의 물리적 접촉을 최소화한다. 베어링은 부하 하중에 따른 가이드 면과 포서 사이에 필요한 0.0005 ~ 0.0010 인치(12 ~ 25 um) 에어 갭을 유지하도록 설계됐다.

스텝 및 방향 신호는 마이크로 스테핑 드라이브(2상 또는 4상)로부터 생성된다. 드라이버에 스텝 및 방향 신호를 보내려면 인덱서가 필요하다. 2상 모터의 경우 풀 스텝이 0.010 인치(250 ms)이고, 4상 모터의 경우 풀 스텝은 0.005 인치(125 ms)이다. 마이크로 스테핑을 사용하면 0.5~1 미크론 정도의 분해능을 얻을 수 있다.

자료 제공: H2W(www.h2wtech.com)
