혁신적 모션 제어로 가동 주기가 빈번한 애플리케이션에 적합한 클러치 브레이크

Forcecontrol

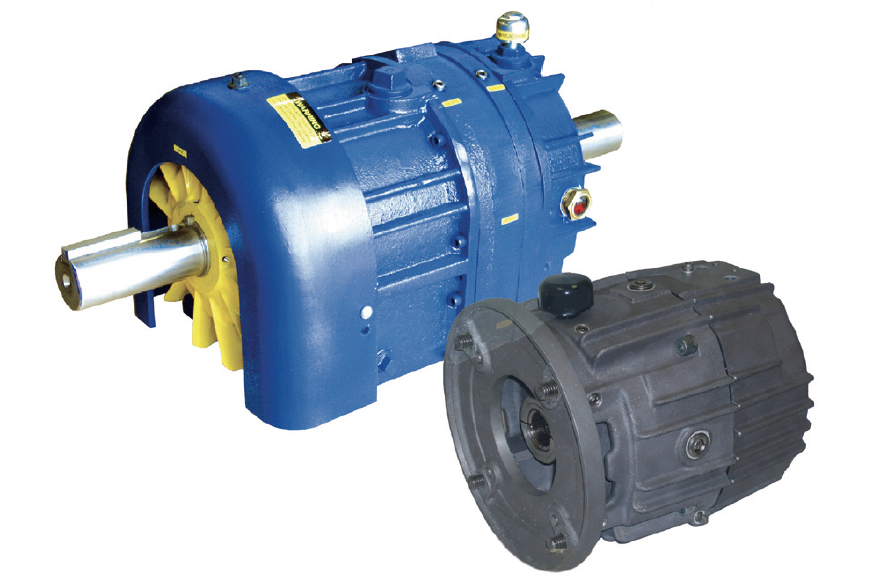

Posidyne 클러치 브레이크는 조정이나 유지 보수 없이 빠르고 정확한 정지, 시동, 속도 변경과 위치 지정을 위해 오일 전단 기술(oil shear technology)을 적용한다. 팔레 타이저, 로터리 테이블, 배치 피더, 컷오프 머신 등을 공급하는 인덱싱 컨베이어와 같이 시작과 중지 주기가 빈번한 애플리케이션에 적합하다. 이러한 독창적인 모션 제어 장치는 높은 속도 주기(최대 분당 300 사이클), 낮은 가동 중지 시간으로 생산 속도를 높일 수 있다.

기존의 건식형 클러치/브레이크보다 빠른 생산 속도와 훨씬 더 긴 서비스 수명으로 가동 시간, 생산성과 ROI가 향상된다. Posidyne 클러치/브레이크는 포장 라인, 식품 및 화학 처리 시설, 제재소, 유리 섬유 단열재 생산, 금속 가공 등과 같은 다양한 응용 분야에서 입증됐다.

낮은 관성 사이클링 구성요소로 설계된 Posidyne 클러치 브레이크는 효율적이다. 부하를 가속하는데 작은 모터 마력이 필요하고 부하를 중지하는데 작은 토크가 필요하다. 완전히 밀폐된 디자인 유형은 먼지, 이물질, 화학 물질, 냉각수, 부식성, 세척, 날씨 등에 영향을 받지 않으므로 열악한 환경에 이상적이다.

Posidyne 클러치/브레이크는 소형 패키지에서 높은 토크를 생성하는 다중 디스크 설계를 특징으로 한다. 유체를 재순환하면 다른 클러치/브레이크 어셈블리와 함께 작동 중지 시간의 일반적인 원인이 되는 마찰 열이 소멸된다.

간단한 작동 시스템으로 클러치와 브레이크의 토크를 정밀하게 제어할 수 있다. 빠르고 부드러운 시동 및 정지를 위한 조정이 쉽게 수행된다. 매니폴드 장착형 제어 밸브는 케이블 및 피팅을 제거하여 응답 시간을 단축하며 높은 사이클 애플리케이션에 유리하다. 이러한 고유한 클러치/브레이크는 모터의 높은 시동 전류와 관련 역률 불균형을 줄임으로써 에너지 비용도 줄일 수 있다.

Posidyne 클러치 브레이크는 플랜트 또는 외부 원격 애플리케이션에서 사용하기 위해 공기 또는 유압으로 작동할 수 있다. 유압 작동 패키지에는 유압 펌프, 솔레노이드 밸브, 조절기 및 필터가 포함된다. 추가 냉각을 위해 열 교환기를 추가할 수 있다. Posidyne은 본질적으로 방폭형으로서, 방폭 작동 밸브를 추가하거나 방폭 캐비닛에 밸브를 배치한다. ½ ~ 350 hp의 특정 응용 분야에 적합하도록 다양한 크기를 사용할 수 있으며 냉각 옵션, 제어 로직 및 설치를 단순화하고 속도를 높이는 유연한 배치가 가능하다.

클러치/브레이크를 선택할 때 열 방출 문제는 매우 중요한 부분이다. Posidyne 클러치/브레이크 기본 장치는 내부 설계 펌핑 시스템을 통해 열을 발산하여 변속기 유체가 허브 중앙으로 유입되고 마찰 스택을 통해 흐르고 원심력에 의해 스택에서 하우징으로 당겨진다. 유체가 하우징 벽 아래로 흐르면서 냉각이 발생한다. 그외 보조 냉각 기능은 내부 수냉을 추가하거나 유체를 외부-오일-물 또는 오일-공기 열교환기로 끌어내어 발산할 수 있다

이러한 냉각 옵션을 사용하면 동일한 소형 크기의 Posidyne 클러치/브레이크를 높은 관성 부하 또는 극도로 높거나 낮은 온도에서 사용할 수 있다.

자료 제공: Forcecontrol(www.forcecontrol.com)
