실시간 이더넷과 모션 제어 기능을 탑재한 네트워크 통신 솔루션 - 넷모션 netMOTION

Hilscher

힐셔는 최근 네트워크로 연결된 공장 및 공정 제어 시스템과 조립 및 패키징, 로보틱스 등의 애플리케이션을 위해 모터 제어 기능을 갖춘 펌웨어 구성 통신 솔루션인 넷모션(netMOTION)을 출시한다고 밝혔다. 개발자는 넷모션을 사용하여 실시간 이더넷 연결과 범용 모터 및 모션 제어 기능을 단일 칩 솔루션으로 구현할 수 있어 설계를 간소화하고, 원가를 절감할 수 있다.

일반적으로 모션 및 모터 제어 시스템을 위한 칩 솔루션은 실시간 이더넷 연결을 지원하지 않는 경우가 많지만, 힐셔의 netX 90 멀티 프로토콜 네트워크 칩은 넷모션을 이용하여 산업용 통신과 다목적 모션 제어 기능을 단일 칩에 통합할 수 있다. 이를 통해 설계 부담을 줄이고, 원가를 절감하는 것은 물론, 다양한 애플리케이션과 시장에 대응할 수 있는 새로운 가능성을 제시하고 있다.

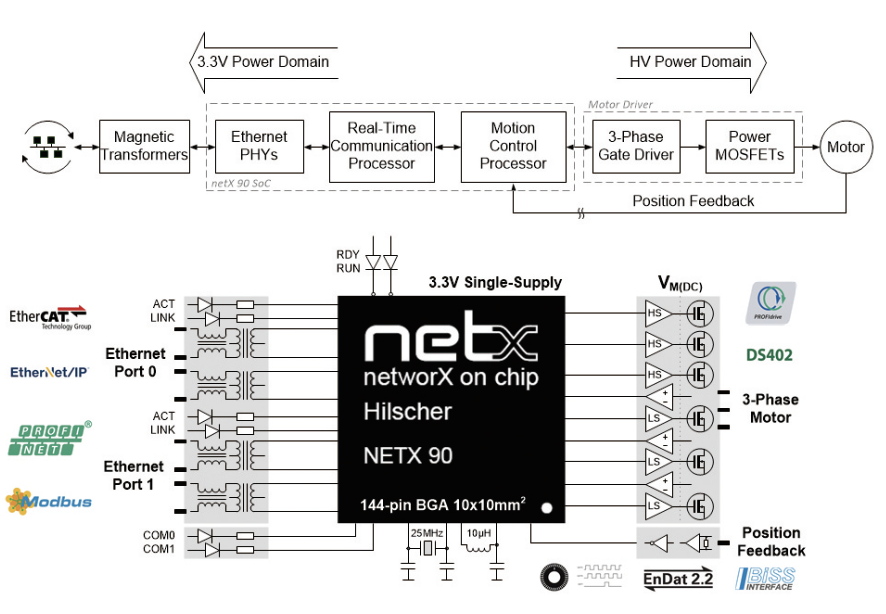

netMOTION Diagram

네트워크 지원 필드 장치 애플리케이션을 위한 임베디드 시스템 설계자는 항상 통신 전략과 관련한 문제에 직면하게 된다. 단일 네트워크 프로토콜만 지원할 것인지 또는 다양한 시장 분야와 지역에 서비스를 제공할 수 있도록 다중 프로토콜 기능을 지원할 것인지 판단해야 한다.

넷모션은 이러한 문제를 포괄적으로 해결할 수 있다. 통신 프로세서 서브시스템과 모터 제어 기능이 내장된 애플리케이션 프로세서 호스트 시스템으로 구성된 힐셔의 듀얼 Cortex?-M4 기반 SoC 아키텍처를 기반으로 설계 및 공간에 최적화된 네트워크 연결 기능과 모터 제어 기능을 갖춘 모션 및 드라이브 애플리케이션을 위한 단일 칩 솔루션을 구현할 수 있다.

이러한 netX 90은 고집적 네트워크 칩으로 전력의 효율적인 설계와 확장된 온도범위를 통해 혹독한 산업 환경의 보다 엄격한 애플리케이션 요건에 부합할 수 있다. 또한 3-상 PMSM 및 BLDC 모터를 위해 홀, 인코더 또는 리졸버 포지션 피드백을 이용하는 FOC 기반 모터 제어 시스템 설계에서 짧은 지연시간의 결정론적, 네트워크 동기화 솔루션을 제공한다.

Development Kit

지원되는 NXHX 90-MC 소프트웨어 개발 보드는 임베디드 애플리케이션의 구성, 개발, 디버깅에 필요한 모든 요소들을 포함하고 있는 무료 이클립스(Eclipse) 기반 IDE인 힐셔의 netX Studio CDT를 통해 즉시 사용할 수 있다. 신속한 시제품 제작 및 평가 용도에 매우 적합하다. 또한 힐셔는 개발 보드를 위한 애드-온 액세서리로 다양한 플러그-인 모듈을 제공한다.

자료 제공: Hilscher(www.hilscher.com)
